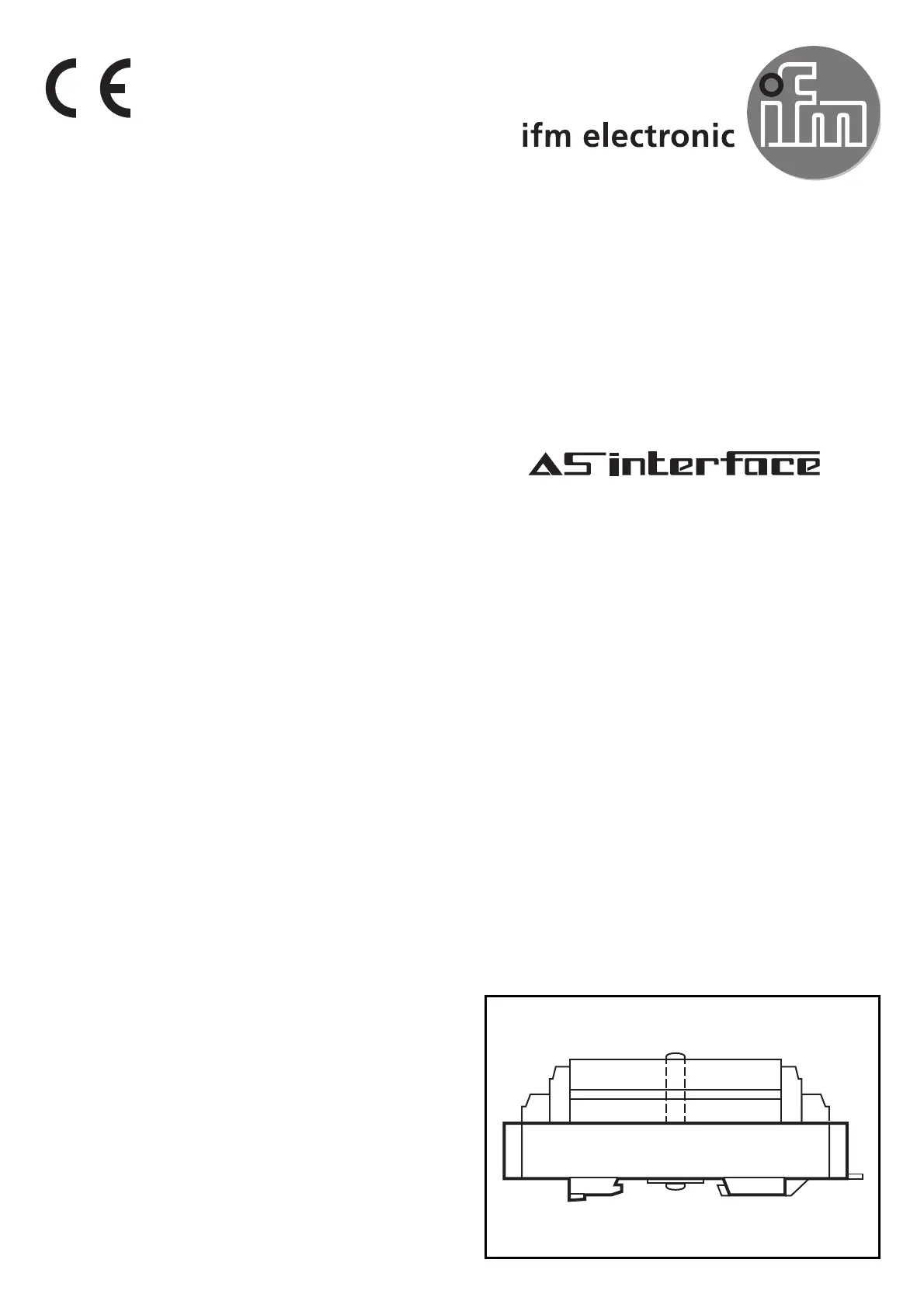

Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2704
Sachnr. 7390853/00 07/2010
Bestimmungsgemäße Verwendung
Das AS-i Modul fungiert als Slave im AS-i-Netz (AS-i-Profil S 7.0). Es
verbindet vier Sensoren (2-Draht Sensoren oder PNP-3-Draht Sensoren,
18...30 V DC) und vier Aktuatoren (10...30 V DC) mit dem AS-i Master.
• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master für mehr als
40 ms unterbrochen, werden die vier Ausgänge stromlos geschaltet
• Gesamtstromaufnahme aus dem AS-i Netz: < 240 mA
• Strombelastbarkeit je Ausgang (DC13)* 1 A pro Kanal, 4 A pro
Modul
• Sensor- / Aktuatoranschluss über Schraubklemmen / Combicon
*Gebrauchskategorie (DC13): Das Ein-und Ausschaltvermögen für die Ansteuerung von Elektromagneten ist bis
20 W (gemäß IEC 947-5-2) ausgelegt.
Montage
Klemmen Sie das Modul auf eine 35 mm-Profilschiene oder befestigen
Sie es auf einer Montageunterlage.
Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinde-
rung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senk-
recht.
2
45 112
48,5
Elektrischer Anschluss
Die Sensorversorgung erfolgt über das AS-i Netz.
Verbinden Sie die Eingänge I1 .. I4 nicht mit externem Potential.
Für die Ausgänge O1 ... O4 muß das externe Potential eine PELV
Spannung sein.
Eingänge: Sensorversorgung über AS-i Netz (Klemmen I+/I-):
18 ... 30 V DC
(Verbinden Sie die Eingänge nicht mit externem
Potential)
Ausgänge: Externe Versorgung (Klemmen E+/E-):
10 ... 30 V DC PELV
Klemmenbelegung
3
A+ I+ I+ I I+ I+ A+
A I1 I2 I I3 I4 A
E+ E+ E+ O1 O2 O4
E- E- E- E- E- E- E-
O3
LEDs 1 gelb
Adressierstecker*
LED 2 grün
LEDs 3 gelb
A+: AS-i +
A-: AS-i -
I+: Sensorversorgung +24 V
I-: Sensorversorgung 0 V
I1 ... I4: Schalteingang Sensor 1 ... 4
E+: externe Spannungsversorgung +24 V für Aktuatoren
E-: externe Spannungsversorgung +0 V für Aktuatoren
O1 ... O4: Schaltausgang Aktuator 1 ... 4
LEDs 1: Schaltzustandsanzeige Sensoreingänge
LED 2: Anzeige AS-i Spannung
LEDs 3: Schaltzustandsanzeige Aktuatorausgänge
LED 4: Anzeige Kurzschluss / Überlast Ausgänge
LED 5: Anzeige externe Spannungsversorgung (AUX)
LED 4 rot
LED 5 grün (AUX)
*gezogen
gesteckt
