Seite 1/10

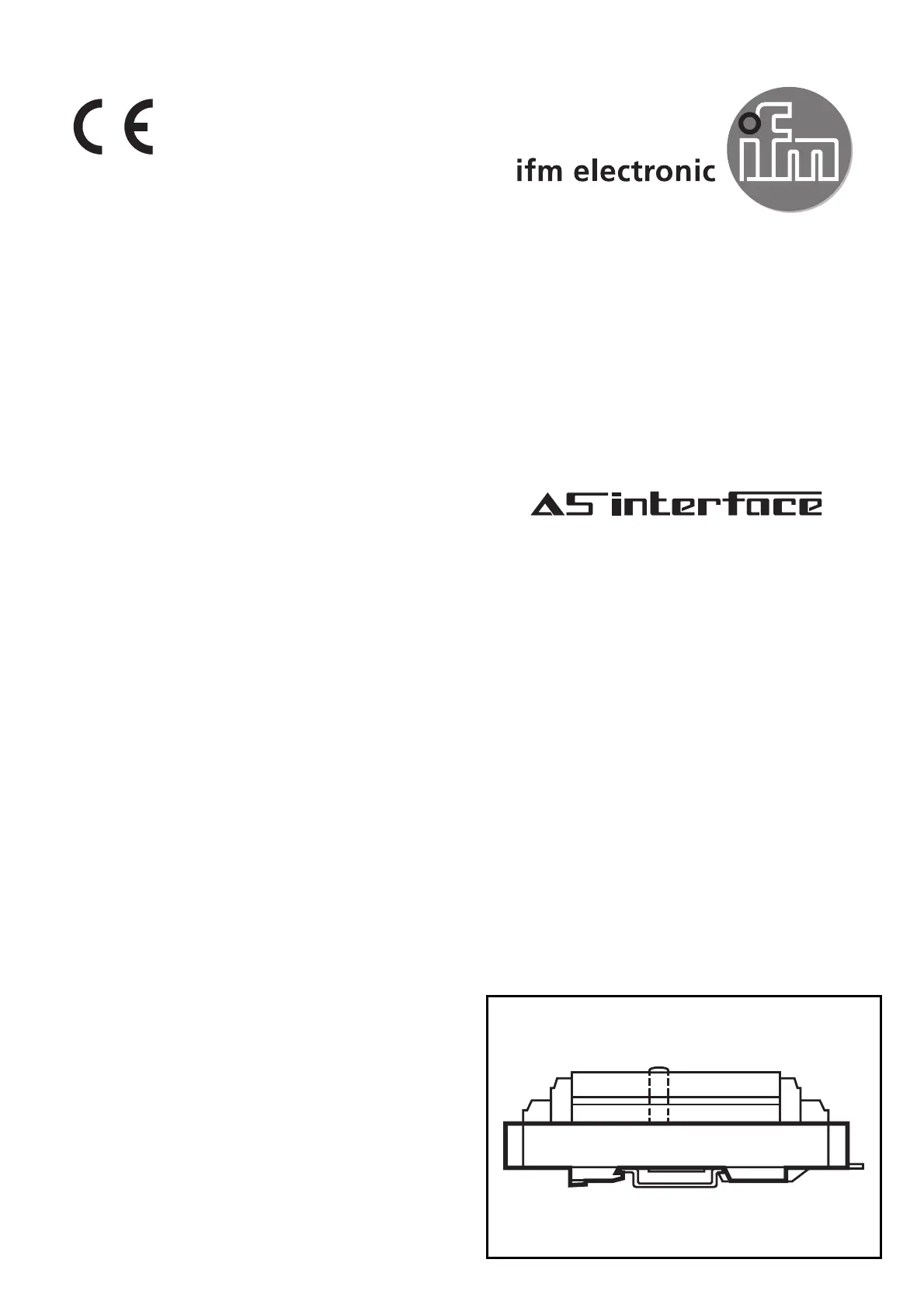

Montageanleitung
Installation instructions
Notice de montage
AS-i Modul
AS-i module
Module AS-i
AC2721
Sachnr. 701520 / 00 05 / 2000
Bestimmungsgemäße Verwendung
Das AS-i Modul fungiert als Slave mit bidirektionalem Datenverkehr im
AS-i-Netz (AS-i-Profil S 7.0). Es verbindet vier Sensoren (2-Draht Senso-
ren oder PNP-3-Draht Sensoren) und vier Aktuatoren (PNP schaltend)
mit dem AS-i Master.
• maximale Anzahl von Modulen pro Master: 31
• Watchdog-Funktion: ist die Verbindung zum Master unterbrochen,
werden die vier Ausgänge stromlos geschaltet
• Gesamtstromaufnahme aus dem AS-i Netz: <280mA
• Strombelastbarkeit für alle Eingänge gesamt: 200mA
• Ausgangsstrom: 1A pro Kanal, 4A pro Modul
• Sensor-/Aktuatoranschluß über Combicon
Montage
Klemmen Sie das Modul auf eine 35mm-Profilschiene oder befestigen
Sie es auf einer Montageunterlage.
Achten Sie auf eine geeignete Verlustleistungsabfuhr (keine Behinde-
rung der Luftzirkulation). Montieren Sie das Modul vorzugsweise senk-
recht.
Elektrischer Anschluß
Schalten Sie die Versorgungskreise für die Aktuatoren span-
nungsfrei. Verbinden Sie die Sensoren und Aktuatoren mit den
Anschlußklemmen. Verbinden Sie den AS-i Master mit den Klem-
men A+ und A-.
SEITE 2
45 135
26,5
49,5
Klemmenbelegung
SEITE 3
A+ I+ I+ I I+ I+ A+–
A I1 I2 I I3 I4 A– – –
E+ E+ E+ O1 O2 O4
E- E- E- E- E- E- E-
O3
LEDs 1 gelb
Adressierstecker
LED 2 grün
LEDs 3 gelb
A+: AS-i +
A-: AS-i -
I+: Sensorversorgung +24V
I-: Sensorversorgung 0V
I1 ... I4: Schalteingang Sensor 1 ... 4
E+: ext. Spannungsversorgung +24V f r Sensoren/Aktuatorenü
E-: ext. Spannungsversorgung +0V f r Sensoren/Aktuatorenü
O1 ... O4: Schaltausgang Aktuator 1 ... 4
LEDs 1: Schaltzustandsanzeige Sensoreingänge
LED 2: Anzeige AS-i Spannung
LEDs 3: Schaltzustandsanzeige Aktuatorausgänge
LED 4: Anzeige Kurzschlu berlast Ausgß Ü/änge
LED 4 rot
L+
A
L
I+
I1
I- A
L+ I+
I1
I+
I1
L+
A
O1
O-
(E-)
+
-
A
L+ O1
O-
(E-)
3-Leiter-pnp-Sensor Mechanischer
Schalter
2-Leiter-Sensor
2-Leiter-Magnetventil
(Freilaufdiode empfohlen)
Gl hlampeü
