Montage

Bauen Sie das Gerät in einen Schaltschrank der Mindestschutzart IP 54

ein, um Schutz vor unbeabsichtigtem Kontakt mit berührungsgefährlichen

Spannungen und vor atmosphärischen Einflüssen zu gewährleisten.

Montieren Sie das Gerät auf eine DIN-Profilschiene. Montieren Sie es

senkrecht und lassen Sie ausreichend Platz zu Boden oder Deckel des

Schaltschranks (um Luftzirkulation zu ermöglichen und übermäßige

Erwärmung zu vermeiden).

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Schalten Sie von dem Verdrahten die Anlage spannungsfrei!

Parallelschalten der Geräte ist nicht zulässig.

Technische Daten

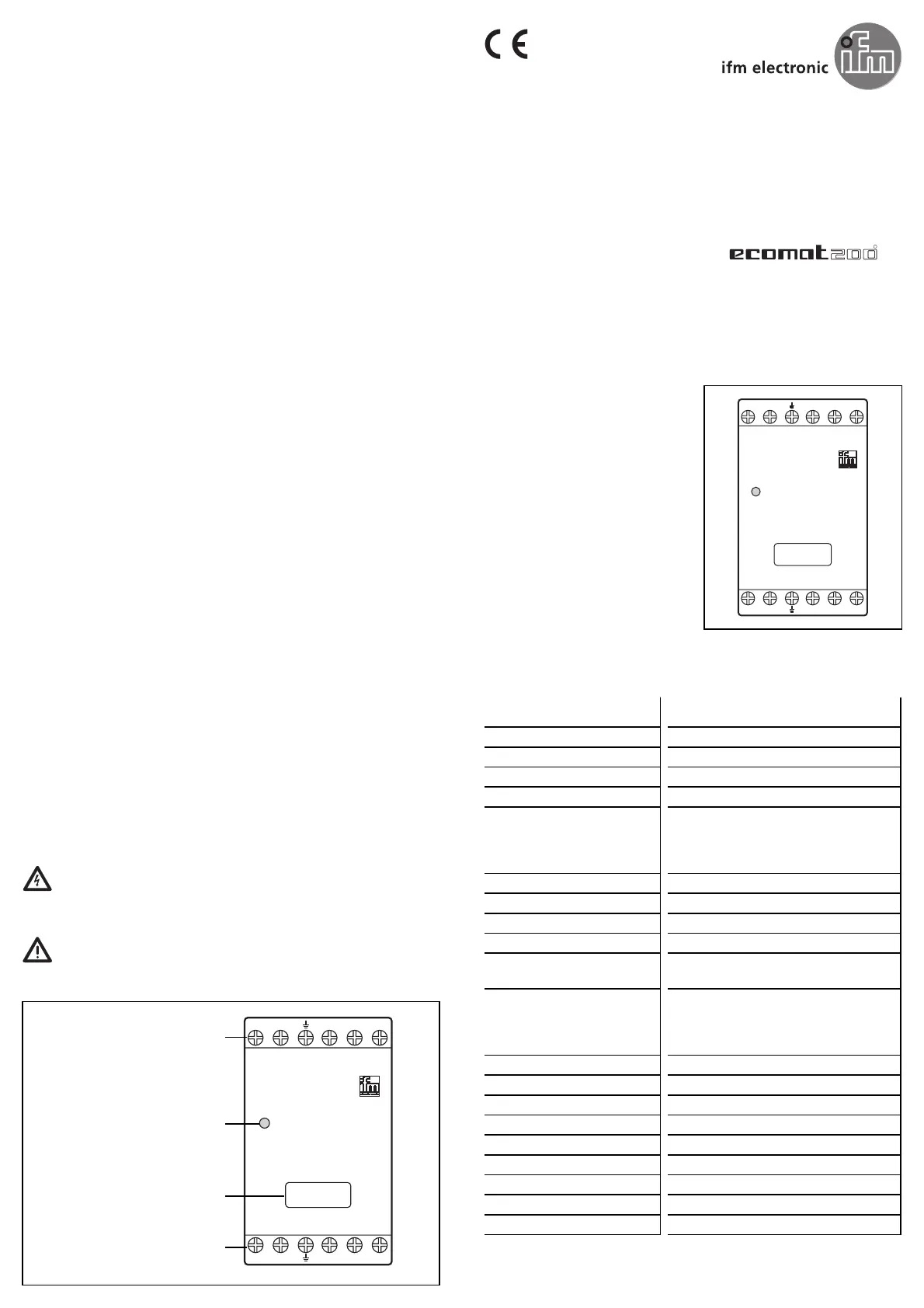

Montageanleitung

Installation Instructions

Notice de Montage

Netzteil 1A

Power supply 1A

Alimentation 1A

Sachnr. 701256 / 00 02 / 98 Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei

R

Nennspannung

Ausgangsspanung

Eingangsspannungs-Regulierung

Lastregulierung

Restwelligkeit

Ausgangsstrom

Wirkungsgrad /Nennlast

Kurzschlußschutz

Netzausfallüberbrückungszeit

Berührungsschutz

Isolationsprüfung

nach EN 60950, EN 50178

Störfestigkeit

Störaussendung

Funkentstörgrad

Anzeige

Schutzart

Umgebungstemperatur

Lagertemperatur

Gewicht

Abmessungen

Anschluß

90 ... 260 VAC /47 ... 440 Hz

105 ... 370 VDC

24 V ± 3%

± 0,1%

± 0,5%

< 300 mV

pp

1 A (bei T

U

< 45°C / T

U

< 55°C und

U

IN

= 100-260 VAC /105-370 VDC)

1 A (bei T

U

< 45°C und U

IN

= 90-100 VAC)

0,9 A (bei T

U

< 55°C und U

IN

= 90-100 VAC)

ca. 82 ... 84%

thermisch

10ms

nach VDE 0106 T101

2,5 kV AC Eingang <-> Ausgang

EN 61000-4-2 Stufe 3

EN 61000-4-4 Stufe 4

EN 61000-4-6 Stufe 3

EN 50082-2

EN 50081-2 (VDE 0839 T 81-2)

EN 55011, Klasse A

LEDgrün:Ausgangsspannung o. k.

Klemmen:IP 20 /Gehäuse:IP 50

0°C ... 55°C

-25°C ... 75°C

ca. 0,22 kg

45 x 78 x 100mm (B x H x T)

Klemmen bis 2 x 2,5mm

2

POWER SUPPLY 1A

DN 2010

+-

LN

0

Power

Ausgangsspannung

LED grün

- EIN=Ausgangsspannung o. k.

- AUS=Ausgangsspannung 0 V

Beschriftungsfläche

Eingangsspannung

POWER SUPPLY 1A

DN 2010

+-

LN

0

Power
