Montageanleitung
Montagehalterung für die Wandmontage
E30576
11612748 / 0006 / 2024
DE
E30576 Montagehalterung für die Wandmontage
2
1 Sicherheitshinweise
• Das beschriebene Produkt wird als Teilkomponente in einem System verbaut.
– Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
– Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine
Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und
den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen
Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom
Systemersteller autorisiertes Servicepersonal beinhalten.
• Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer
aufbewahren.
• Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und
Umgebungsbedingungen eignen.
• Das Produkt nur bestimmungsgemäß verwenden ( Bestimmungsgemäße Verwendung).Ò
• Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder
Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der
Hersteller keine Haftung und keine Gewährleistung.
• Montage, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom
Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Das Produkt vor Beschädigungen schützen.
• Das Produkt in der Originalverpackung lagern.
2 Bestimmungsgemäße Verwendung
Die Montagehalterung ermöglicht die Befestigung von ifm-Sensoren der Bauform PQSxxx und
PQCxxx an einer Rückwand.
Montagehalterung für die Wandmontage E30576
3
3 Montage
uDie Montagehalterung an der Rückwand anhalten und die Position der Bohrungen markieren:
• A: Die beiden oberen Löcher verwenden, wenn das Gerät mit einem Winkel zur besseren
Sichtbarkeit bei tiefer Montage an der Rückwand befestigt sein soll.
• B: Die beiden unteren Löcher verwenden, wenn das Gerät plan an der Rückwand aufliegen soll.
u2 Einschraubgewinde M4 an den markierten Positionen in der Rückwand vorbereiten.
uDie Montagehalterung mit 2 Zylinderschrauben M4 (nicht im Lieferumfang enthalten) an der
Rückwand befestigen.
uDas Gerät auf die Aufsteckpinne (1) der Montagehalterung aufstecken und nach unten einrasten.

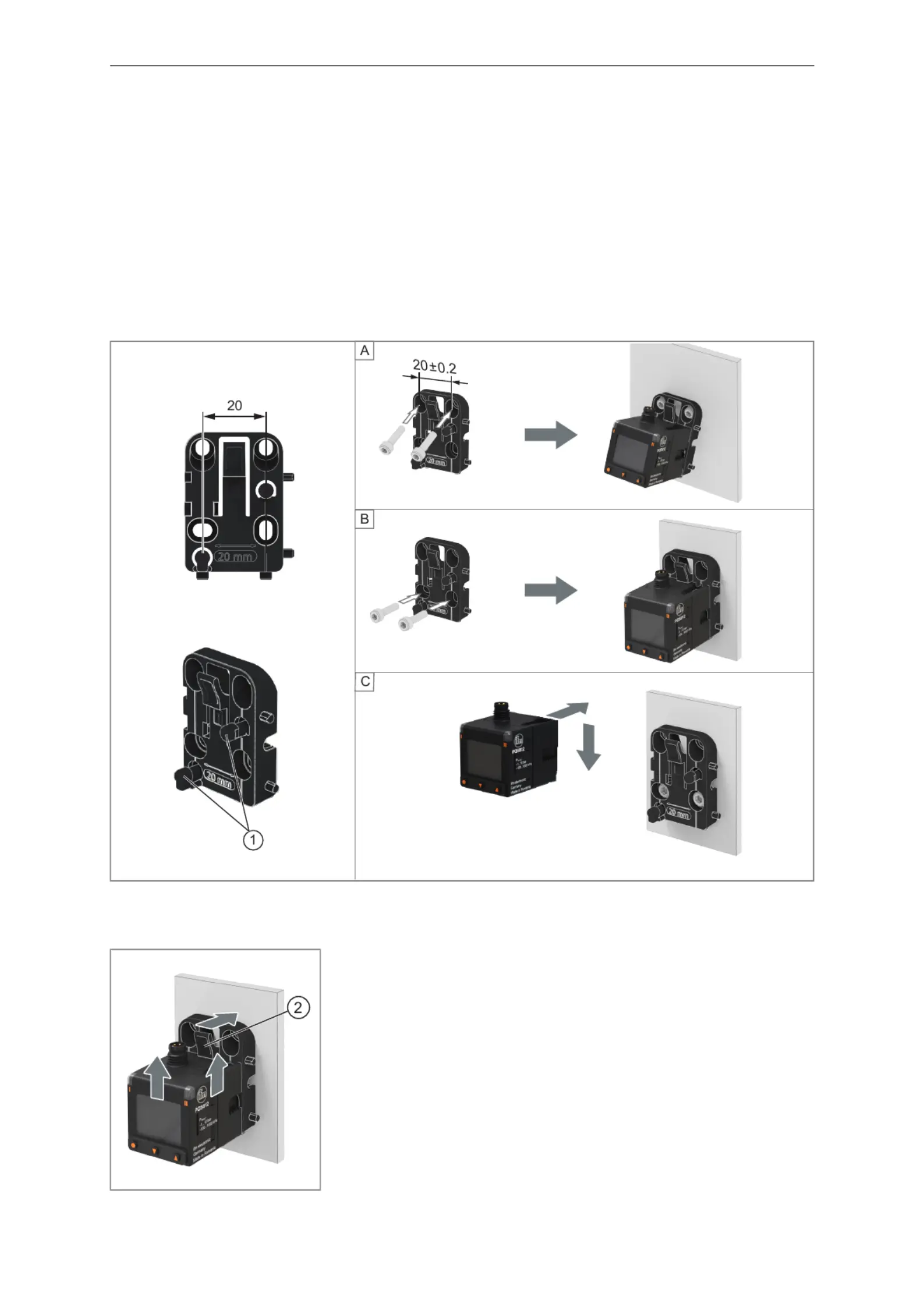

Abb.1: Rückwandmontage mit Montagehalterung
Demontage
Abb.2: Demontage
Den oberen Hebel der Montagehalterung (2) in Pfeilrichtung
drücken und das Gerät nach oben abziehen.
