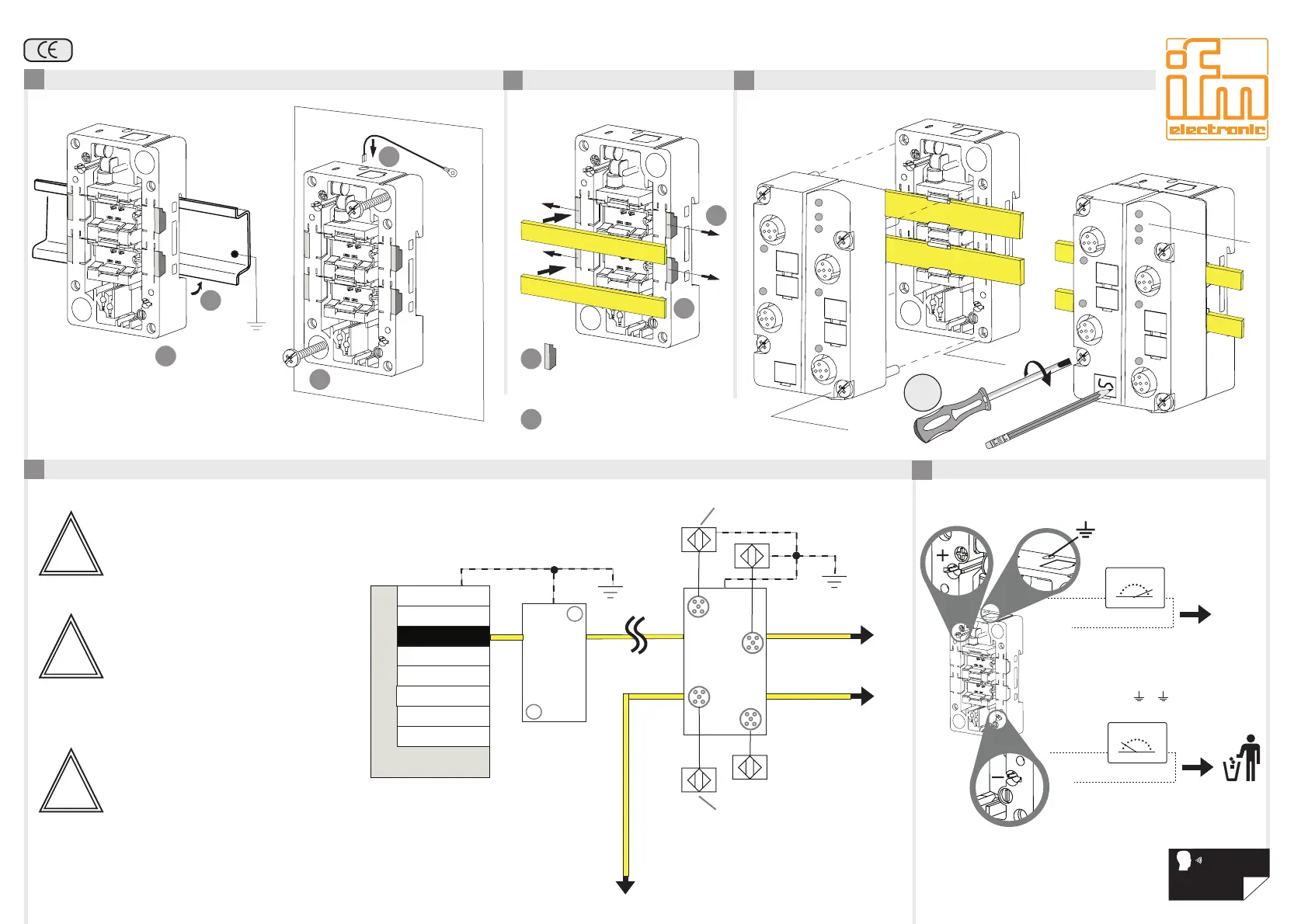

INSTALLATION INSTRUCTIONS

Safety

Instructions

p.t.o.

E70371 Sachnr. 7390513/00 06/2005 1519

Mounting / Montage

Application / Anwendung

Test

AS-i BUS Line

E70371

1

0.8 Nm

DIN rail

35 mm

AS-i BUS Line 2

AS-i BUS Line 1

Line 1

Line 2

AS-i BUS Line 2

AS-i BUS Line 1

AS Interface

E70371

LED's

1

1

2

2

Remove the filling pieces

(degree of protection: IP 67)!

Füllstücke (gewährleisten Schutz-

art IP 67)entfernen!

2

Test at

E 70371

+/-, +/

, -/

replace

ok

measurement

MW

W

measurement

W

W

2

mounting plate / Montageplatte

earthing via

wire /Draht-

erdung 1mm

2

earthing via DIN rail/

Erdung über Hutschiene

³

1.0mm

2

Set in the AS-i BUS line

AS-i BUS-Leitung einlegen!

E 70371 EMC Lower part FCcan not be used

for external power supplies

Das EMV-Unterteil FKE 70371

ist nicht für den Betrieb mit einer externen

Spannungsversorgung geeignet!

The equipotential bonding of the AS-Interface bus

devices has to be performed properly and integrate

the actuators and sensors (see figure "Application")!

Der Potentialausgleich der AS-Interface Teilnehmer

istordungsgemäß durchzuführen. Die Aktuatoren

und Sensoren sind dabei mit einzubeziehen

(siehe Bild "Anwendung")!

The device may be installed under dead conditions only!

Die Montage darf nur im spannungsfreien

Zustand der Anlage erfolgen!

!

!

!

1

PLC / SPS

AS-i BUS Line

Parallel AS-i BUS Line

AS-i master

AS interface

I/O module

metal housing

plastic housing

Protection

for the PLC

with E 70371

&

AC 3000

or / oder
