11626740 / 0001 / 20251

ecolink Steckverbinder

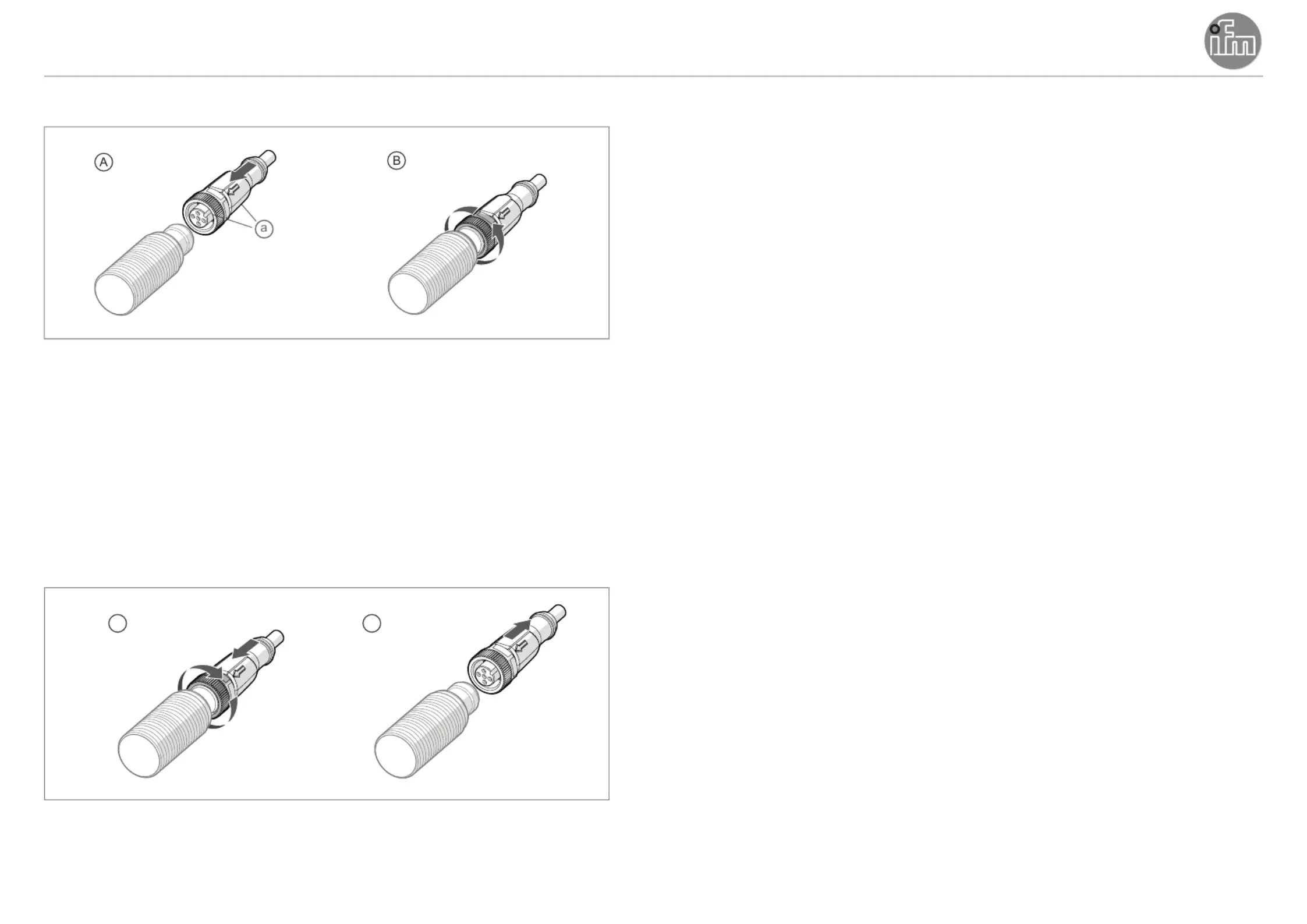

Abb.1: Montage ecolink Steckverbinder

uSteckverbinder mit dem Gerät verbinden (A).

uDabei auf die richtige Position der Codierung achten.

Bei M12-Steckverbindern gibt der Pfeil die Position der Codiernase an (a).

uDie Überwurfmutter handfest anziehen, um die angegebene Schutzart zu

gewährleisten (B).

(Optional) Für Einsatz in rauer Umgebung mit erhöhter Schock- und

Vibrationsfestigkeit:

uDie Überwurfmutter mit einem Schraubenschlüssel um eine Raststellung weiter

anziehen. Dabei das maximale Anzugsdrehmoment ( Datenblatt) desÒ

Gegenstücks beachten.

B

A

Abb.2: Demontage ecolink Steckverbinder

uSteckverbinder gegen das Gerät drücken und gleichzeitig die Überwurfmutter

lösen (A).

uSteckverbinder vom Gerät trennen (B).

Montagehinweisecolink / ecolink fast connect
