Montagehinweis für SIT/SIY

SIT Ø = 96 mm

SIT S

n

= 70 mm

SIY Ø = 152 mm

SIY S

n

= 120 mm

1 = Aktiver Bereich

Abstand A = 2 x Ø

Abstand B = 1,5 x Ø

Abstand C = 3 x

S

n

Abstand D = 8 x

S

n

Abstand E = 3 x Ø

1

A

A

B

C

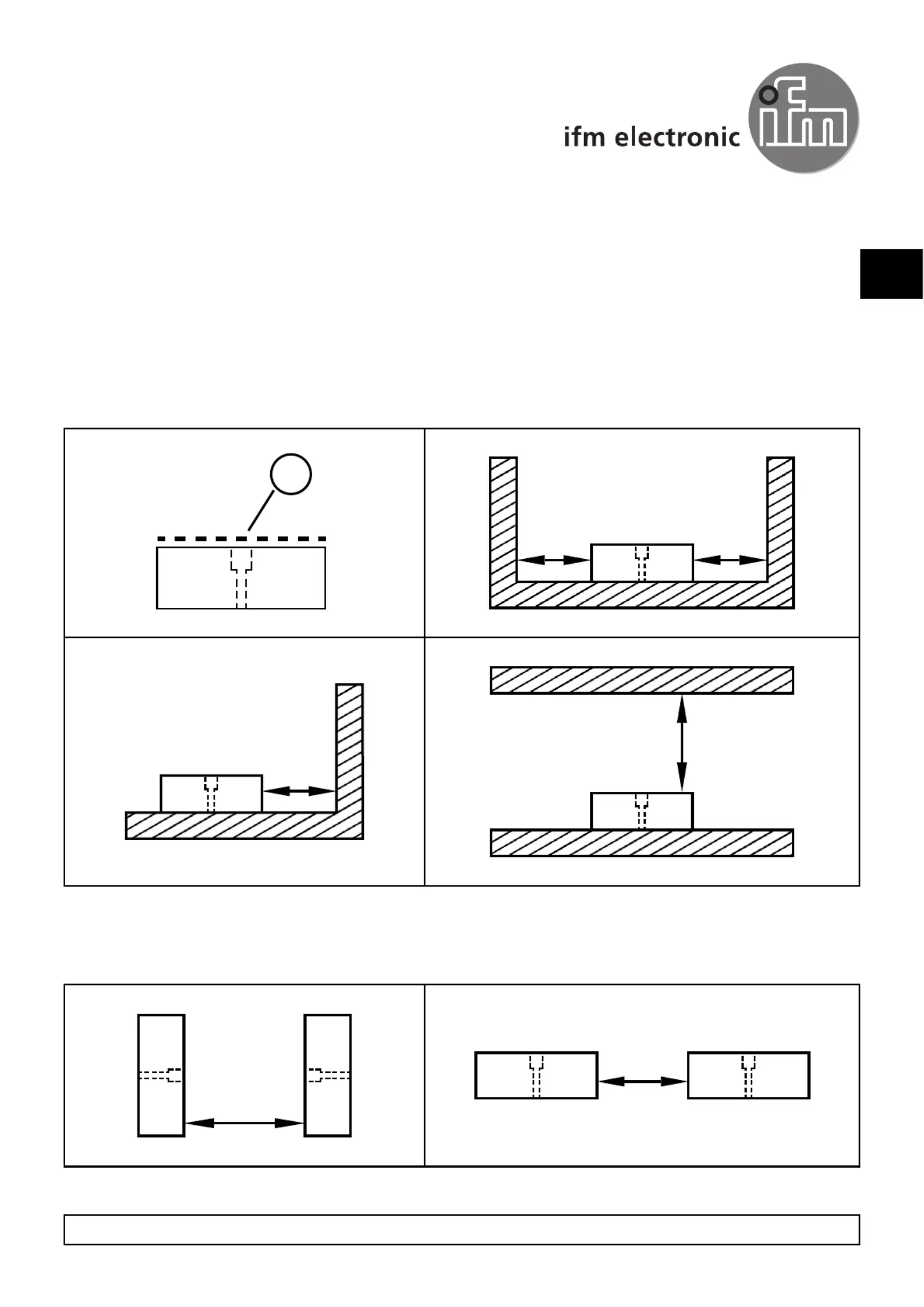

Bei der Montage gleichartiger Geräte müssen bei gegenüberliegender bzw. paralleler

Montage bestimmte Mindestabstände eingehalten werden.

D

E
