Betriebsanleitung
Induktiver Sensor
IDC
704291 / 00 09 / 2007
DE
2
Bestimmungsgemäße Verwendung
Der Näherungsschalter erfasst berührungslos Metalle und meldet sie durch ein
Schaltsignal.
• Nennschaltabstand (Sn): 50 mm;
• Arbeitsabstand (Sa): 40mm (bündig und überbündig eingebaut); 35mm (nicht
bündig eingebaut).
(Werte nach Norm-Messung auf ST 37; bei anderen Metallen kürzer).
Montage
Befestigen Sie das Gerät auf einer Normschiene oder mit Hilfe einer Montagehal-
terung.

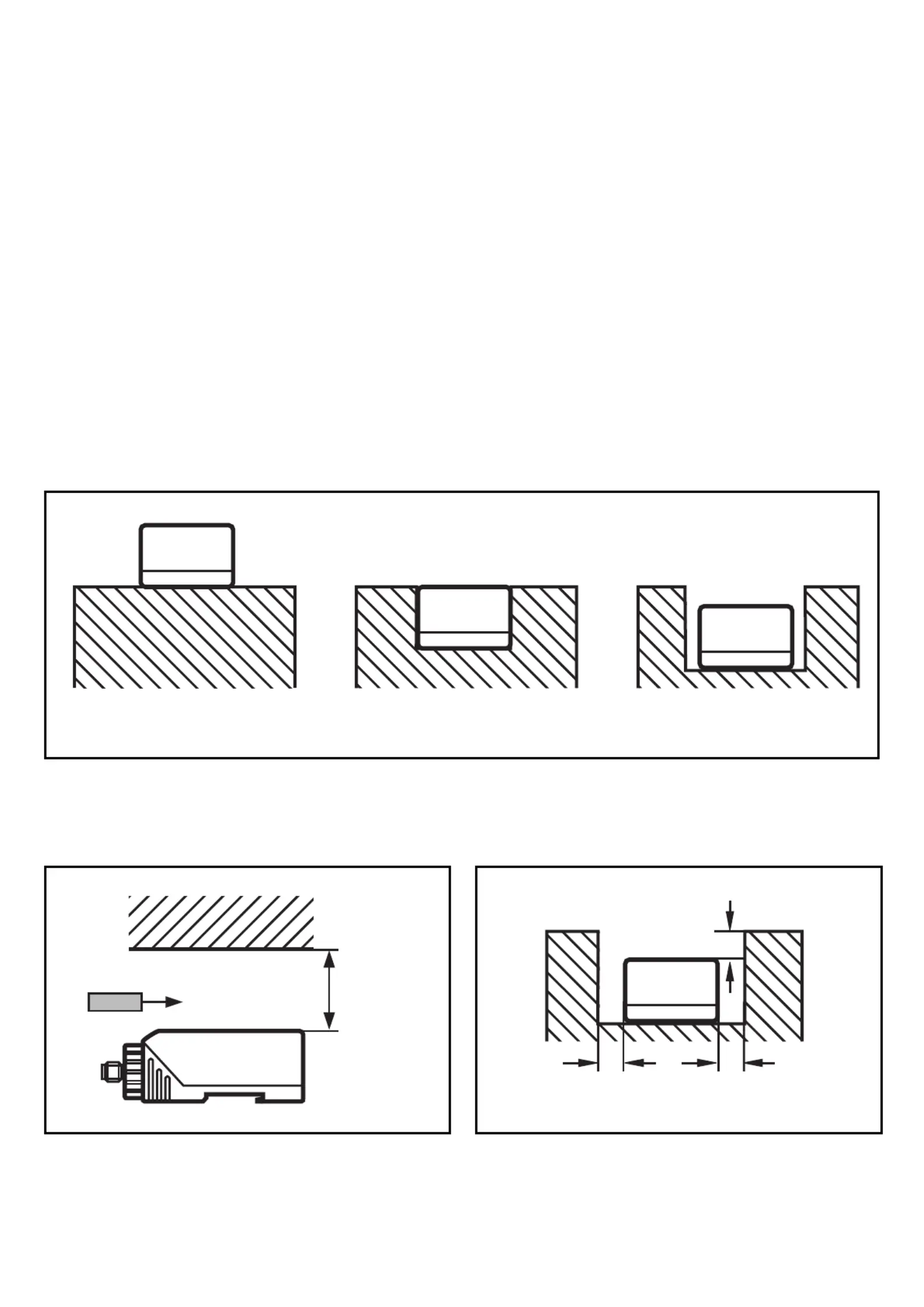

3 Einbauarten:
nicht bündig bündig überbündig
Freiräume an der aktiven Fläche bei Einbau in Metall
3 x S
n
3-4mm
3-4mm
5mm
Bei allen Einbauarten Zusätzlich bei überbündigem Einbau
3
DE
Mindestabstände bei Montage mehrerer Schalter gleichen Typs:
8 x S
n
aa
a
Elektrischer Anschluss
Schalten Sie die Anlage vor dem Anschluss spannungsfrei.

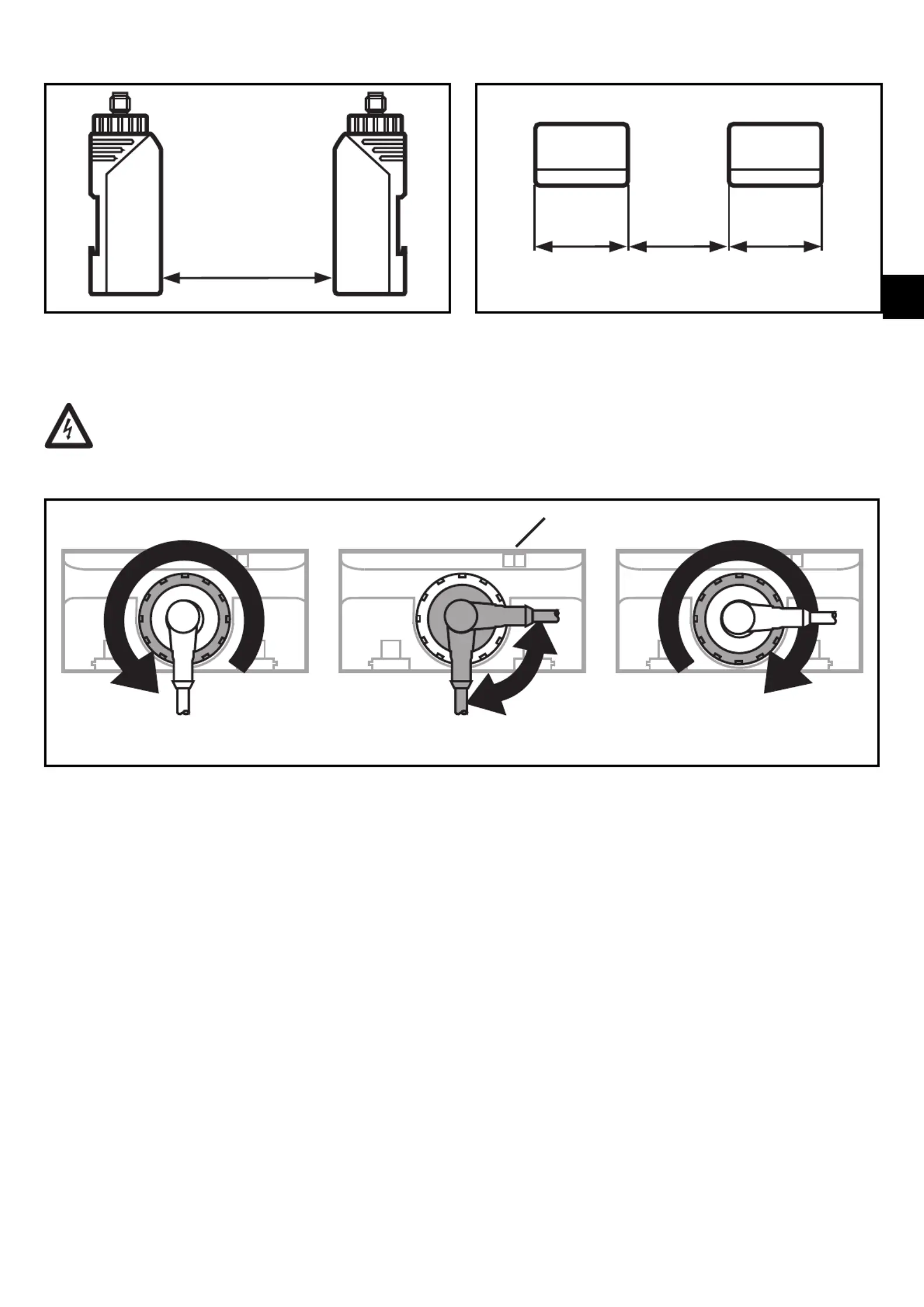

Bei Geräten mit Steckverbindung ist der Steckereinsatz drehbar (in 45°-Schritten).
LEDs
Überwurfmutter lösen Steckereinsatz drehen
Überwurfmutter festziehen
Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort
angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
Betrieb
Prüfen Sie, ob der Sensor sicher funktioniert:
Die grüne LED leuchtet, wenn Versorgungsspannung anliegt.
Die gelbe LED leuchtet bei durchgeschaltetem Ausgang.
Der Betrieb des Näherungsschalters ist wartungsfrei. Für einwandfreies Funktio-
nieren ist zu beachten:
• Die aktive Fläche und der Freiraum sollten von metallischen Ablagerungen
und Fremdkörpern freigehalten werden; insbesondere bei Montage mit aktiver
Fläche nach oben.
• EMV: Das Gerät erfüllt die Anforderungen nach EN 60947-5-2.
