Bestimmungsgemäße Verwendung

Der Näherungsschalter erfaßt berührungslos

Metalle und meldet sie durch ein Schaltsignal.

Nennschaltabstand (Sn): siehe Typenschild;

Arbeitsbereich 0 ... [Sn x 0,81] mm (Werte

nach Norm-Messung auf ST73; bei anderen

Metallen kürzer).

Montage

Befestigen Sie das Gerät sicher auf einer Mon-

tagehalterung. Sichern Sie es bei hoher mecha-

nischer Beanspruchung gegen Loslösen.

Einbau: nicht bündig (Abb. 1 und 3).

•Freiräume an der aktiven Fläche: bei Einbau

in Metall: Abb. 3.

•Mindestabstände bei Montage mehrerer

Schalter gleichen Typs: Abb. 4 und 5.

Function and features

This proximity switch detects metals without

contact and indicates their presence by provid-

ing a switched signal.

Nominal sensing range (Sn): see type lable;

Operating distance 0 ... [Sn x 0.,81] mm (values

based on standard measurement with mild

steel; a shorter sensing range for other metals).

Installation

Screw the proximity switch to a firm base. If

there is high mechanical stress, ensure that it

cannot work loose.

Non-flush mountable (fig. 1 and 3).

•Open space around the sensing face when

mounted in metal: fig. 3.

•Minimum distance when several switches of

the same type are mounted: fig. 4 and 5.

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux,

sans contact et indique leur pré-sence par un

signal de commutation.

Portée nominale (Sn): voir sur l’étiquette; por-

tée de travail (Sa) 0 ... [Sn x 0,81] mm; (valeurs

défines par mesure selon les normes avec acier

37; en cas d’autres métaux portée inférieure à

Sn).

Montage

Visser le détecteur de proximité sur une base de mon-

tage. En cas de sollicitation mécanique important,

assurer que le détecteur de proximité ne se desserre

pas; Montage non encastrable (fig. 1 et 3).

•Zone de dégagement autour de la face active pour

montage sur bâti métallique: fig. 3.

•Distances minimales lorsque plusieurs détecteurs

de la même version sont montés: fig. 4 et 5.

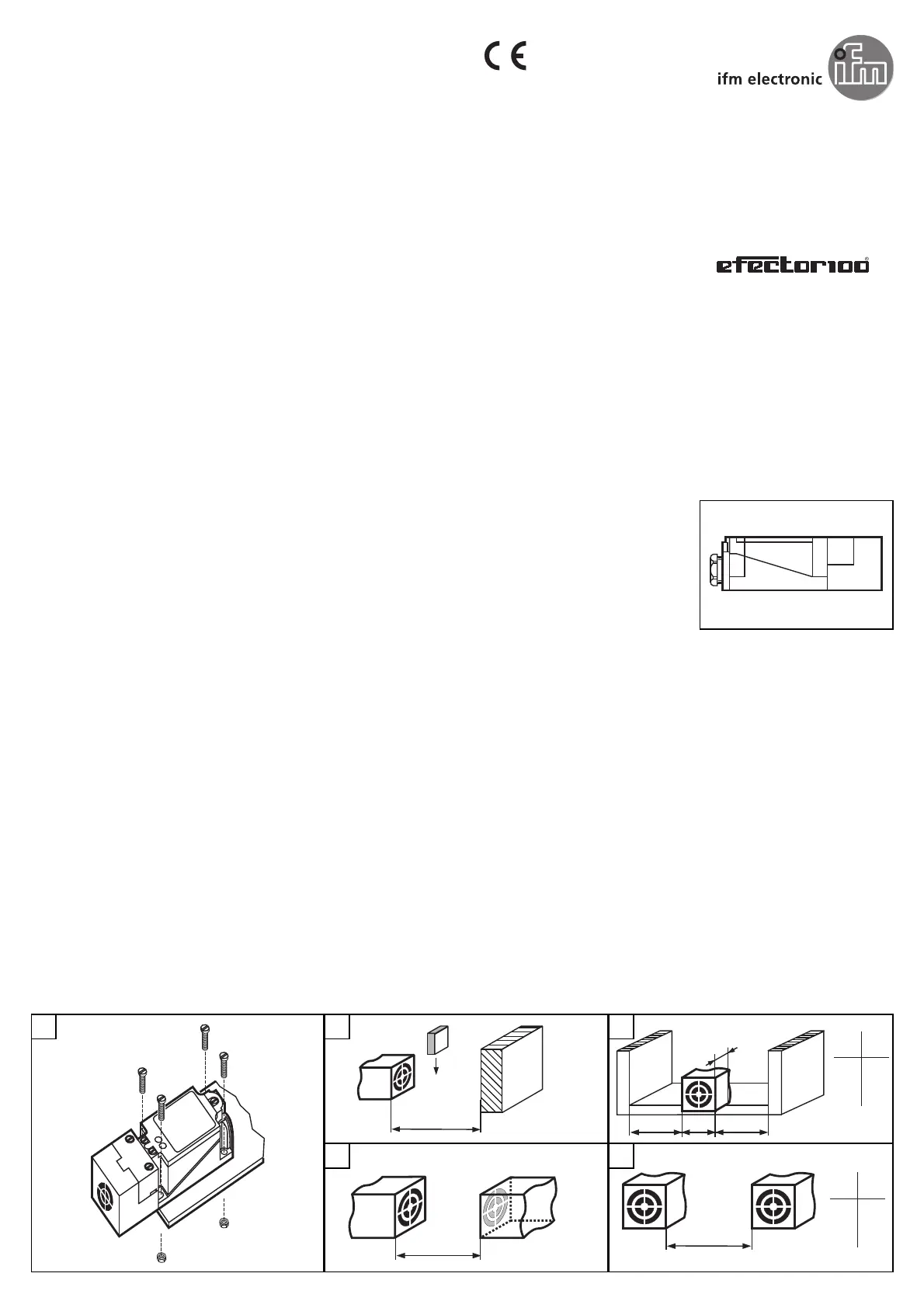

Montageanleitung

Installation Instructions

Notice de Montage

Induktiver

Näherungsschalter IVE,

nicht bündig

Inductive proximity

switch IVE, non-flush

Détecteur de proximité

inductif IVE,

non encastrable

Technische Änderungen behalten wir uns ohne vorherige Ankündigung vor. Papier chlorfrei

1

a

2 x a

2 x a

b

20

30

40

15

40

55

b

[mm]

S

n

[mm]

3

20

30

40

80

120

150

c

[mm]

S

n

[mm]

c

5

3 x S

n

2

8xS

n

4

Sachnr. 701031 / 04 05 / 2007
