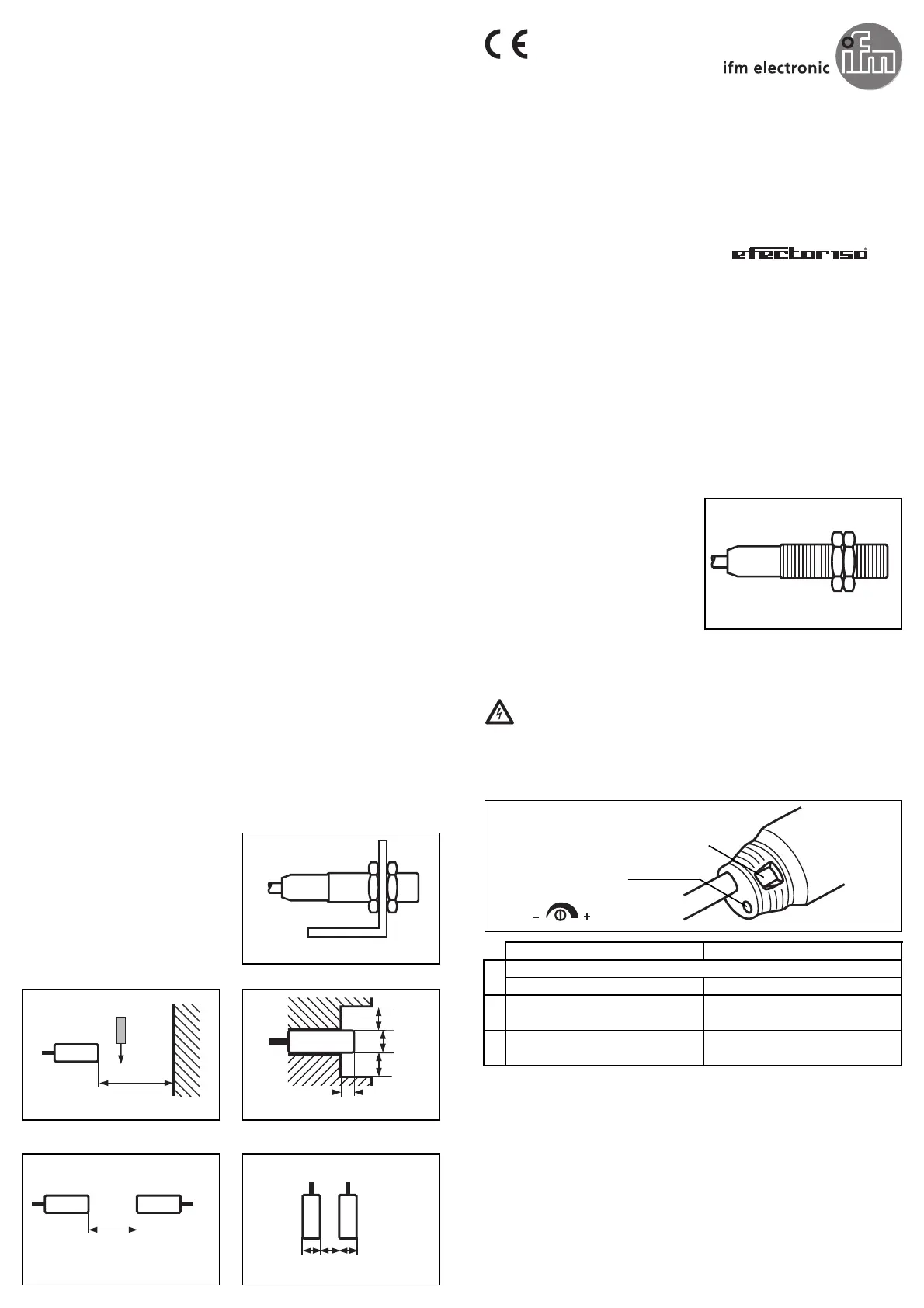

Bestimmungsgemäße Verwendung

Der Näherungsschalter erfaßt berührungslos Metalle, nahezu alle

Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle

wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

Nennschaltabstand (Sn) 8mm; (Messung auf geerdete Metallplatte und

Wasser; bei anderen Materialien kürzer).

Montage

Bauen Sie das Gerät mit Hilfe

einer Montagehalterung ein.

Sichern Sie es mit den mitgelie-

ferten Muttern gegen Loslösen.

Einbau nichtbündig.

Freiräume an der aktiven Fläche:

Mindestabstände bei Montage mehrerer Schalter gleichen Typs:

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

nach den Angaben auf dem Typenschild an.

Adernfarben: BN = braun, BU = blau, BK = schwarz.

Justierung

Betrieb

Prüfen Sie, ob der Schalter sicher funktioniert: Die LED leuchtet bei

durchgeschaltetem Ausgang.

Der Betrieb des Näherungsschalters ist wartungsfrei. Für einwandfrei-

es Funktionieren ist zu beachten:

•Die aktive Fläche und der Freiraum sollten von Ablagerungen und

Fremdkörpern freigehalten werden; insbesondere bei Montage mit

aktiver Fläche nach oben.

•Geräte mit hoher Nahfeldstärke (z. B. Sprechfunkgeräte) nicht in

unmittelbarer Nähe des Näherungsschalters betreiben.

Montageanleitung

Installation Instructions

Notice de Montage

Kapazitiver

Näherungsschalter KG

Capacitive proximity

switch KG

Détecteur de proximité

capacitif KG

3xS

n

D

D

D

2xS

n

3xS

n

DDD

1.

2.

3.

SchließerÖffner

Bringen Sie das zu erfassende Material in den sicheren Schaltbereich

→LED leuchtet auf.→LED verlischt.

Verringern Sie den Schaltabstand,

bis die LED verlischt.

Verringern Sie den Schaltabstand,

bis die LED aufleuchtet.

Erhöhen Sie den Schaltabstand,

bis die LED aufleuchtet.

Erhöhen Sie den Schaltabstand,

bis die LED verlischt.

Erhöhen Sie den Schaltabstand nicht über Sn hinaus!

Einstellpotentiometer

Schaltabstand

LED

Sachnr. 701045/02 02/2006
