Seite 1/4
Montageanleitung
Magnetsensor
ME / MFS / MGS / MGT / MN / MS
MFSxxx / 00 10 / 2015
DE
2
1 Vorbemerkung
1.1 Verwendete Symbole
►Handlungsanweisung
→Querverweis
Wichtiger Hinweis
Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

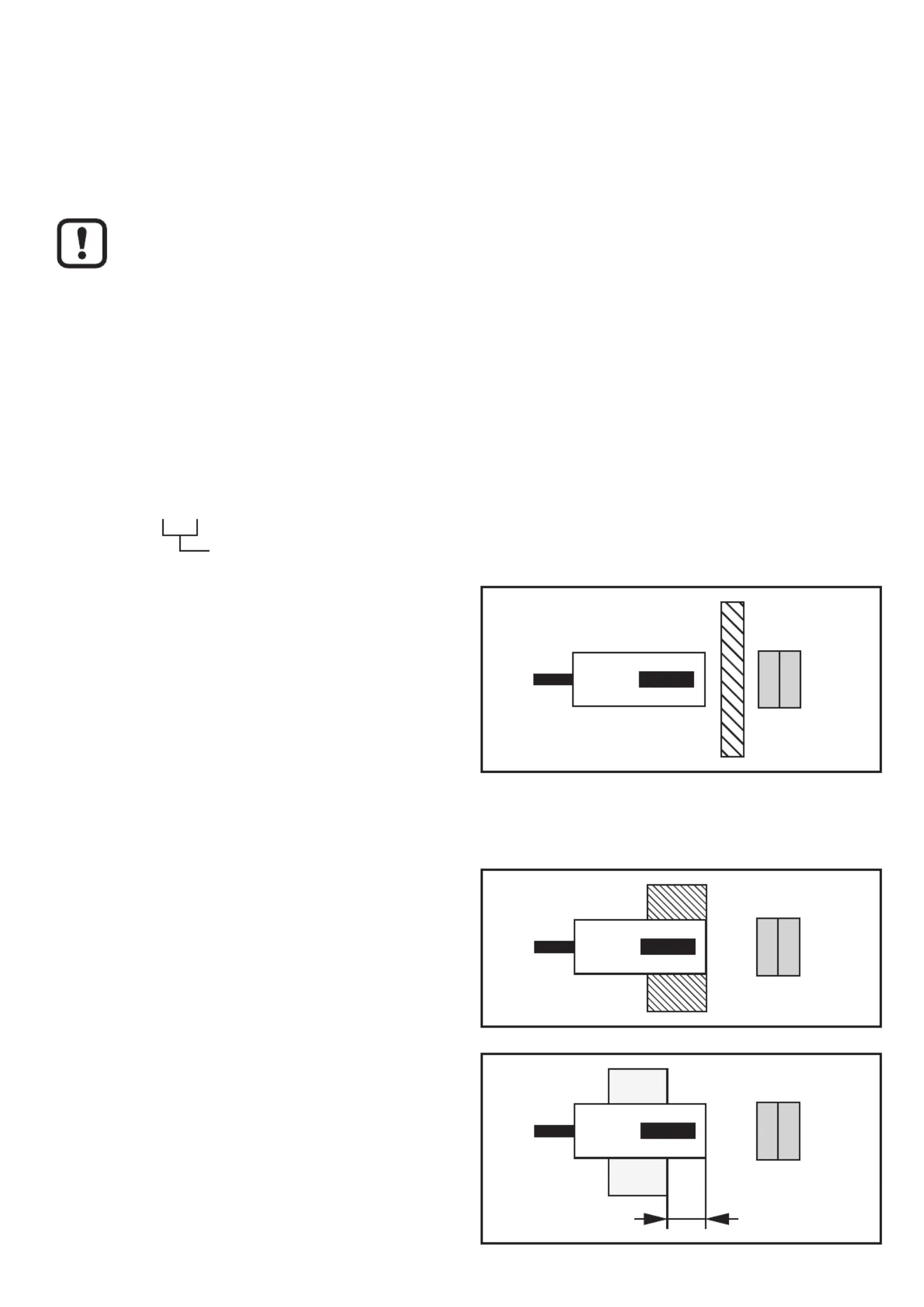

2 Bestimmungsgemäße Verwendung
Der Sensor reagiert auf Magnetfelder. Er erfasst berührungslos einen Bedämp-
fungsmagneten und meldet ihn durch ein Schaltsignal.
Nennschaltabstand (Sn) siehe Typbezeichnung auf dem Geräteaufkleber (der
Wert gilt für Bedämpfungsmagnet M 4.0).
MEA3060-BPKG
= Nennschaltabstand in mm
Der Sensor erfasst Magnete durch alle
nicht magnetisierbaren Materialien
hindurch (z. B. Buntmetalle, V4A,
Kunststoff, Holz).
N S
3 Montage
►Befestigen Sie das Gerät mit einer
Befestigungsschelle oder einer
Montagevorrichtung.
Bündig einbaubar in alle nicht
magnetisierbaren Materialien.
N S
Beim Einbau in magnetisierbare
Materialien muss ein Freiraum
gelassen werden:
a = 10 mm (bei Sn = 60 mm)
a = 15 mm (bei Sn = 70 mm).
N S
a
3
DE

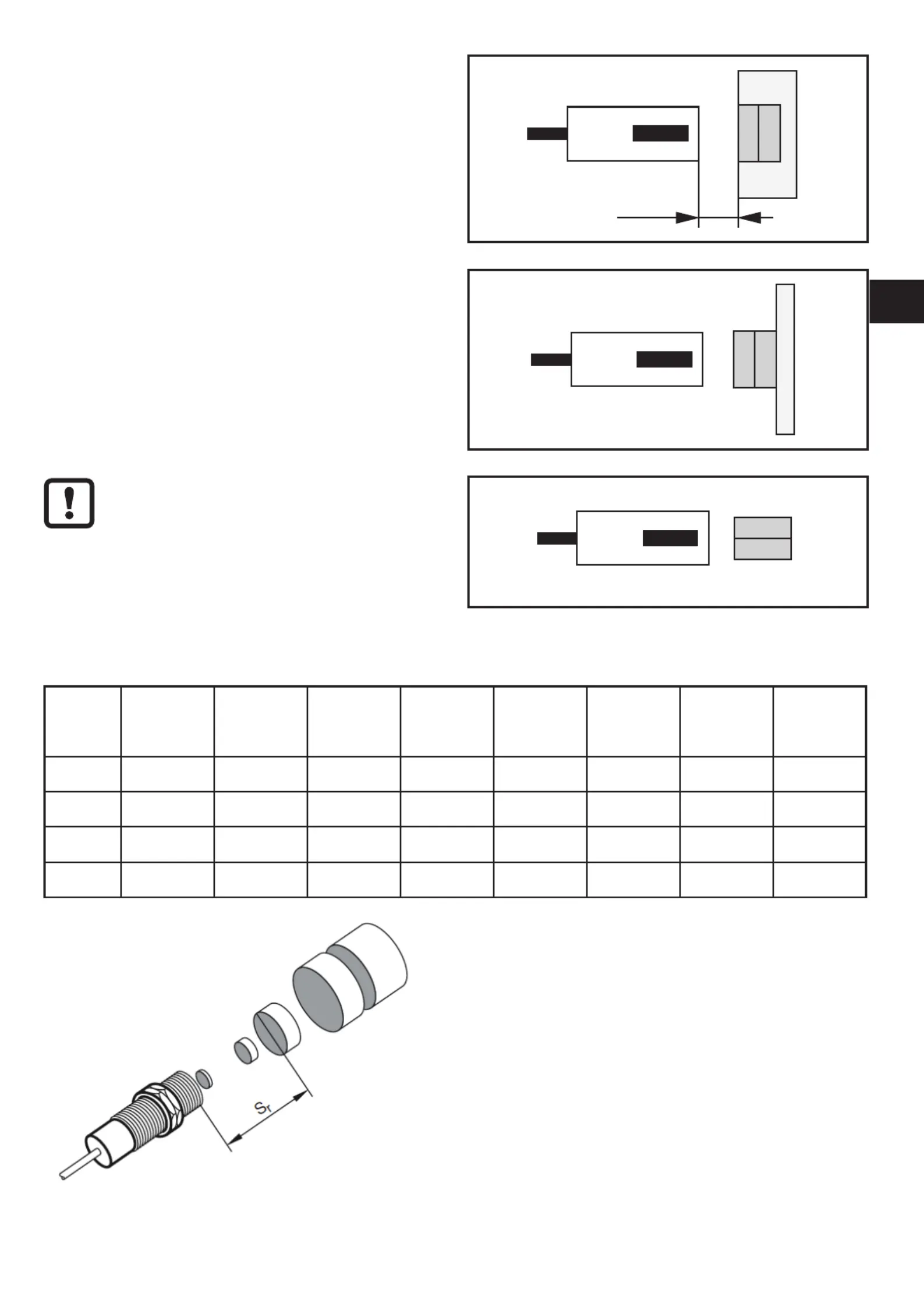

Ist der Bedämpfungsmagnet in
magnetisierbares Material bündig
eingebaut, verringert sich der
Schaltabstand auf ca. 80 % von Sn.
N S
0,6 Sn
Ist der Bedämpfungsmagnet auf
magnetisierbarem Material montiert,
kann sich der Schaltabstand auf den
1,1- bis 1,2-fachen Wert erhöhen.
N S
Bei horizontaler Ausrichtung des
Magneten können Doppelschaltpunkte
entstehen.
S
N
3.1 Schaltabstand (Sr in mm) bezogen auf Magnete
E10749 E10750 E10751 E10752 E10753 E10754 E11803 E12291
M 1.0 M 2.0 M 3.0 M 4.0 M 5.0 M 5.1 M 4.1 M 3.1
ME... 24 24 34 60 68 66 59 33
MF... 24 24 34 60 68 66 59 33
MG... 27 27 38 70 77 76 69 37
MS... 24 24 34 60 68 66 59 33
