Justieren

Führen Sie folgende Schritte durch:

1.Poti auf größte Tastweite einstellen

2.Tastweite verringern, bis LED aufleuchtet (Hintergrund erkannt)

3.Objekt im Tastbereich plazieren (LED muß verlöschen)

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert.

●Die LED leuchtet bei Lichtempfang (= Hintergrund erkannt).

●Die LED blinkt bei Verschlechterung des Empfangs (z. B. durch Ver-

schmutzung der Linsen oder durch Dejustage).

Wartung

Halten Sie die Linsen des Geräts von Verschmutzung frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die

die Kunststofflinsen beschädigen könnten.

range

Bestimmungsgemäße Verwendung

Der Reflexlichttaster erfaßt berührungslos Gegenstände und Materialien

und meldet sie durch ein Schaltsignal. Er wertet dazu die Unterbre-

chung des vom Hintergrund reflektierten Lichtstrahls aus.

Tastweite (“range”) siehe Typaufkleber; Empfindlichkeit einstellbar.

Montage

Richten Sie den Reflexlichttaster so aus, daß er das vom Hintergrund

reflektierte Licht empfangen kann. Befestigen Sie ihn mit Hilfe einer

Montagehalterung.

Die zu erfassenden Objekte sollten sich quer zur Geräteoptik bewegen.

Bei anderen Bewegungsrichtungen sollte vorher getestet werden, ob

sichere Funktion gewährleistet ist.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät

nach den Angaben auf dem Typenschild an.

Adernfarben: BN = braun, BU = blau, BK = schwarz, WH = weiß.

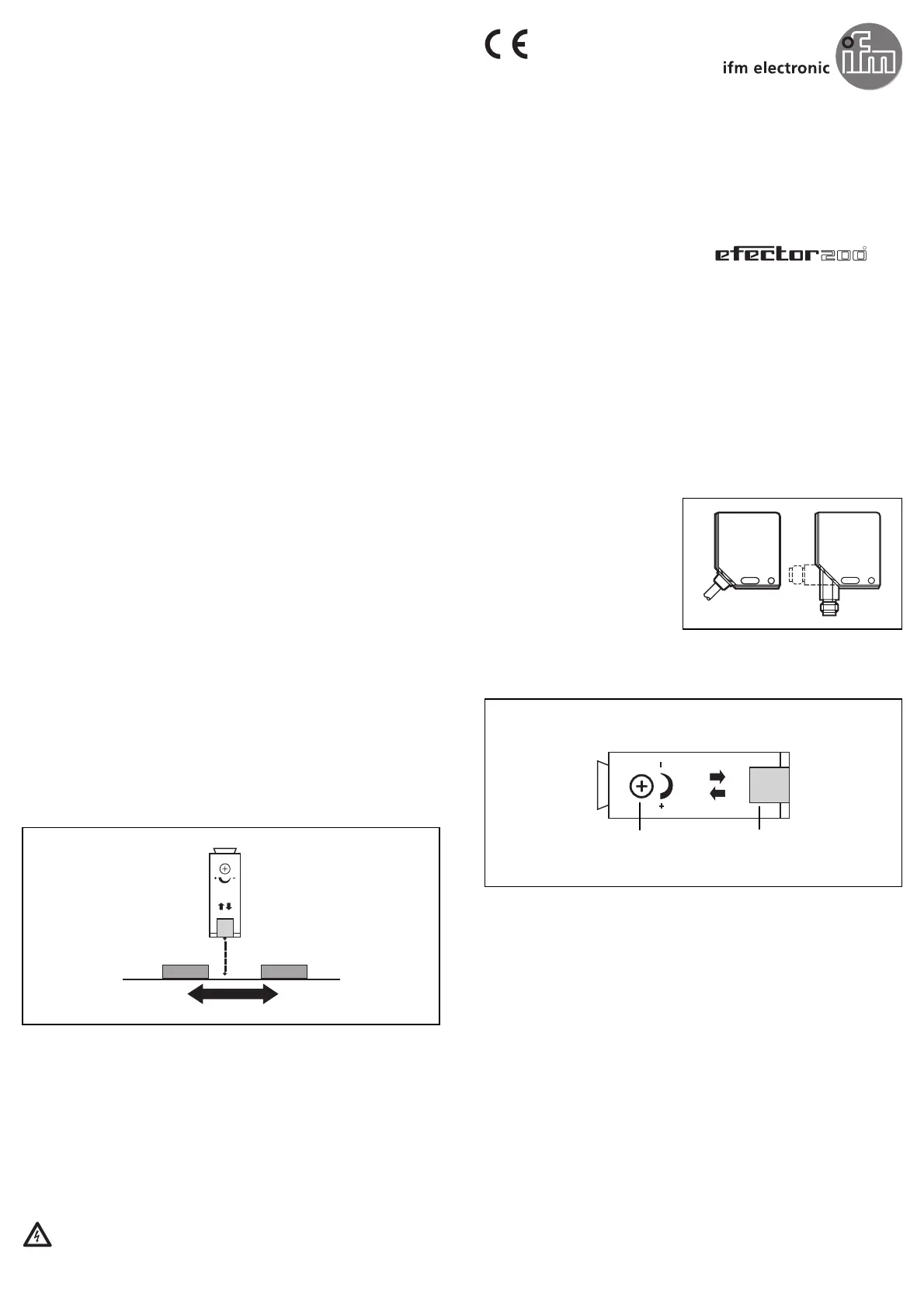

Montageanleitung

Installation Instructions

Notice de Montage

Reflexlichttaster mit

Vordergrundausblendung

Diffuse-reflection sensor

with foreground suppression

Système réflexion directe

avec suppression de

l’avant-plan

OC

R

range

Einstellpotentiometer

Tastweite

LED

Sachnr. 701043/01 01/2001
