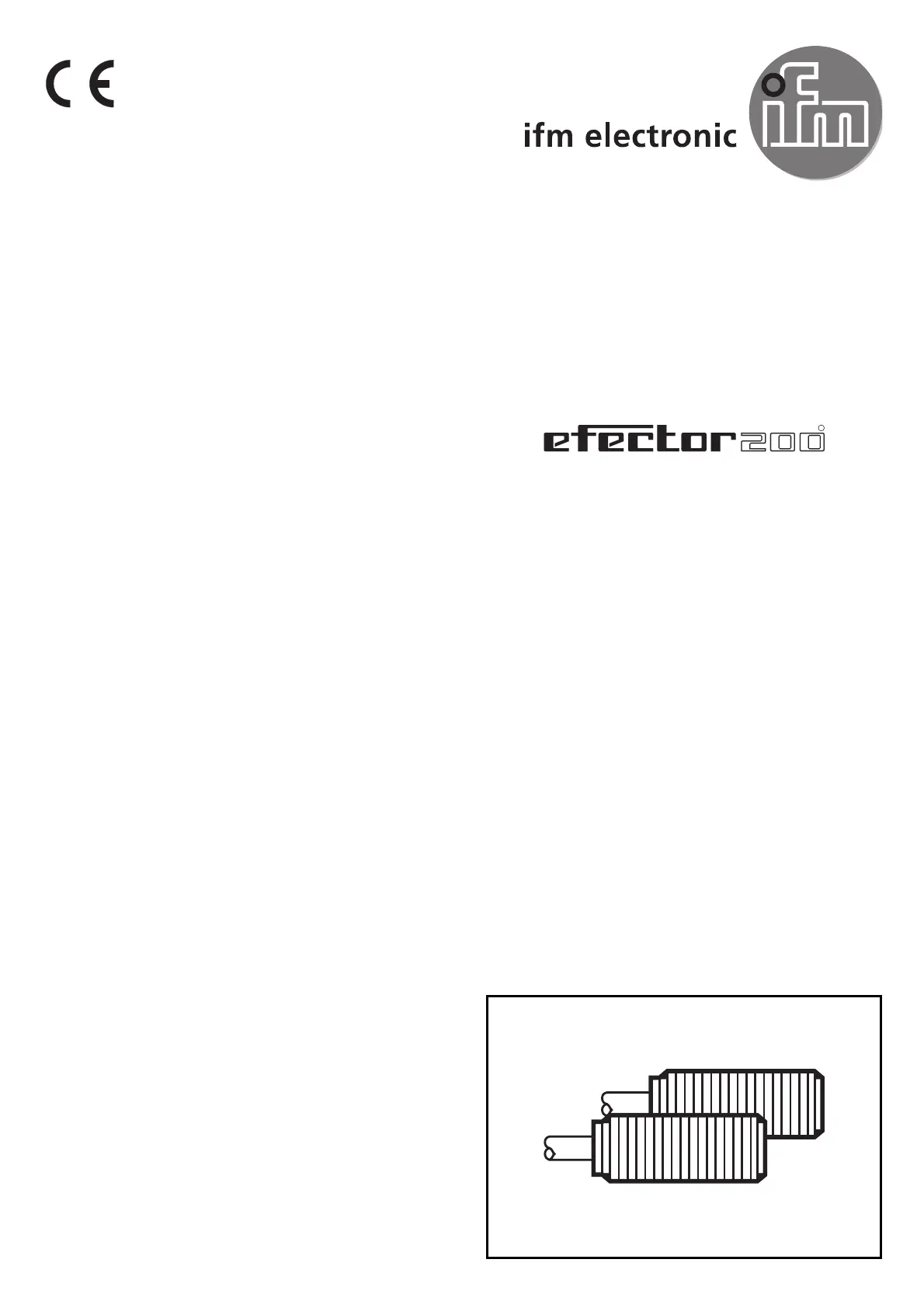

Montageanleitung
Installation Instructions
Notice de Montage
Einweglichtschranke
Through-beam sensor
Barrage
photoélectrique
OE
R
701243 / 00 09 / 1997
Bestimmungsgemäße Verwendung
Die Lichtschranke erfaßt in Verbindung mit einem Schaltverstärker
berührungslos Gegenstände und Materialien und meldet sie durch ein
Schaltsignal.
• Zum Anschluß an Schaltverstärker OV110 oder OV310
• Reichweite (r): 1m
Elektrischer Anschluß
Spannungsversorgung nach EN50178.
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
folgendermaßen an den Schaltverstärker an:
Montage
Befestigen Sie den Empfänger
(Typbezeichnung OEE-V) mit Hilfe
einer Montagehalterung. Richten
Sie den Sender (Typbezeichnung
OES-V) auf den Empfänger aus
(der Verstärker muß sicher schal-
ten); befestigen Sie ihn.
Maximale Reichweite nur bei
genauer Ausrichtung.
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert.
Wartung: Halten Sie die Linsen des Geräts von Verschmutzung frei.
2
OV 110 OV 310
4
6
5
RD
screen
3
2
1
8
7
WH
screen
1
3
4
5
6
WH
screen
2
RD
screen
RD: rot; WH: weiß
screen: Schirm
Sender Empfänger
Function and features
In conjunction with a control monitor the through-beam sensor detects
objects and materials without contact and indicates their presence by
a switched signal.
• For connection to aplifier type OV110 or OV310
• Range: 1m
Electrical connection
Voltage supply to EN50178.
Isolate power, then connect the unit as follows:
Installation
Fix the receiver (type OEE-V) in
position. Align the transmitter
(type OES-V) towards the receiver
(safe switching of the amplifier
must be guaranteed); tighten in
the same way.
Maximum range is only possible
with precise alignment.
Operation
Check the safe functioning of the through-beam sensor.
Maintenance: Keep the lens of the sensor free from soiling.
3
OV 110 OV 310
4
6
5
RD
screen
3
2
1
8
7
WH
screen
1
3
4
5
6
WH
screen
2
RD
screen
RD: red; WH: white
transmitter receiver
