Seite 1/5

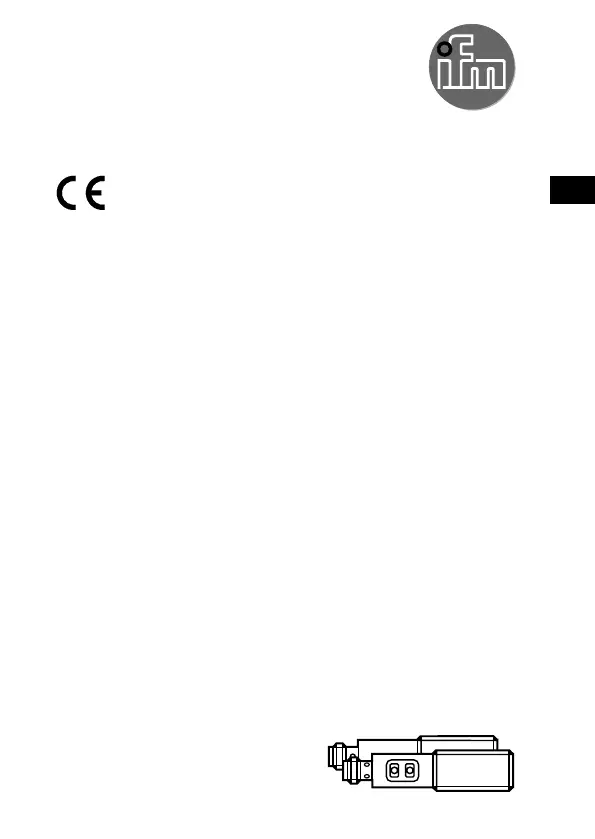

Operating instructions
Through-beam sensor
OGE7xx / OGS7xx
11477275 / 00 04 / 2019
UK
UK
UK
UKUK
2
1 Preliminary note
1.1 Symbols used
►Instruction
> Reaction, result
[…] Designation of pushbuttons, buttons or indications
→Cross-reference
Important note
Non-compliance can result in malfunctions or interference.
2 Safety instructions
According to the cULus approval
Caution - Use of controls or adjustments or procedures other than those specified
herein may result in hazardous radiation exposure.
Visible laser light; CLASS 1 LASER PRODUCT.
EN/IEC 60825-1 : 2007 and EN/IEC 60825-1 : 2014 complies with 21 CFR
1040 except for deviations pursuant to Laser Notice No. 50, dated June
2007
Position of the product label Additional label
3 Functions and features
The through-beam sensor detects objects and materials without contact and
indicates their presence by a switching signal.
Range: www.ifm.com → Select your country → Data sheet direct: e.g. OGE700.
3
UK
4 Installation
1 1
transmitter receiver
1: LED
► Secure the receiver (OGE7xx) to a bracket.
► Align the transmitter (OGS7xx) to the receiver and secure it in the same way.
Maximum range is only possible with precise alignment.
5 Electrical connection
The unit must be connected by a qualified electrician.
►The national and international regulations for the installation of
electrical equipment must be adhered to.
►Voltage supply according to EN 50178.
►Disconnect power.
►Connect the unit as follows:
Transmitter (OGS7xx) DC
1
3
L+
L
pin 1 = L+ (10...36 V DC)
(pin 2: not used)
pin 3 = L-
(pin 4: not used)
Receiver (OGE7xx) DC PNP
pin 1 = L+ (10...36 V DC)
(pin 2: not used)
pin 3 = L-
pin 4: load (PNP, 200 mA)
