Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen

lassen sich Wegstrecken und Winkelbewegungen messen und Positio-

nen bestimmen.

•Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/

”pulses”) laut Typenschild

•Impulsfrequenz 300 kHz; max. Drehzahl mechanisch: 12.000 min

-1

•Max. Drehzahl elektrisch (min

-1

): x 60

(f

max

= Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz

der Folgeelektronik in Hz; Z = Strichzahl)

•Ausgänge kurzschlussfest gegen U

N

und U

P

<1Minute

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf wäh-

rend der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden

werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungs-

winkel auf ein federndes Unterteil montiert werden. Bei Wegmessung

mit Messrad sollten Drehgeber und Messrad am Ende eines flexibel

gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnli-

chem Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder

Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der

Gehäusekappe an.

Ausgangssignale:

5 V-Version:TTL-Ausgang, 20 mA

10...30 V-Version:HTL-Ausgang, 50 mA, kurzschlussfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge

100 m (bei der 5 V-Version); 50 m (bei der 10...30 V-Version); getrennt

von Störquellen verlegen (Mindestabstand ca. 20 cm).

Gehäuse von Drehgeber, Verbindungsstecker/Klemmkasten und Aus-

werteelektronik über den Schirm miteinander verbinden und erden.

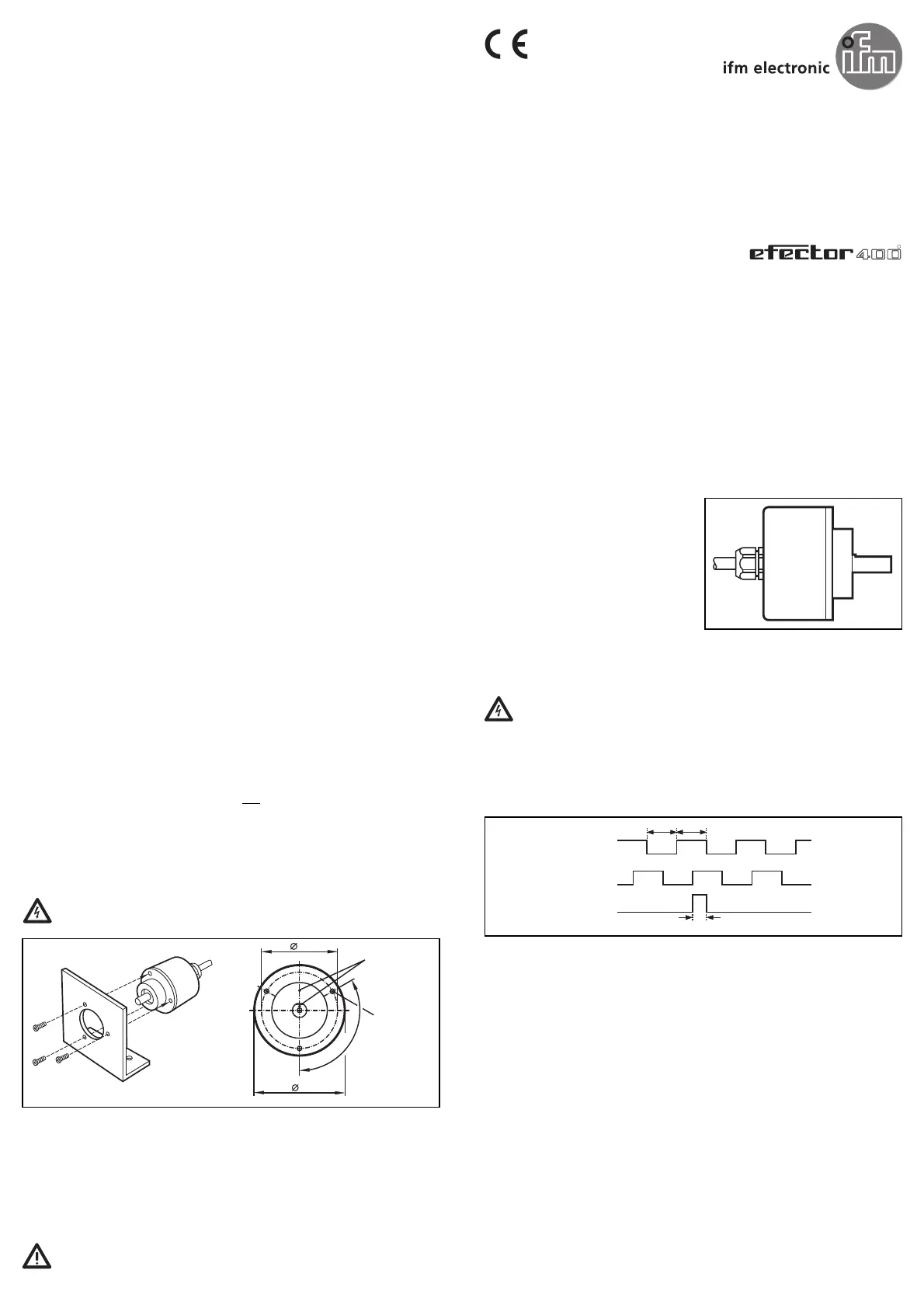

Montageanleitung

Installation Instructions

Notice de Montage

Inkrementaler

Drehgeber RV

Incremental

encoder RV

Codeur

incrémental RV

58

120°

48

f

max

Z

Referenzmarke

Montagewinkel E 60035

Gewinde

M3

5 tief

180° 180°

90°

Ausgang A

Ausgang B

0-Index
