MD-WM6080
INSTRUCTION MANUAL_1.1
MANUEL_1.1
BEDIENUNGSANLEITUNG_1.1

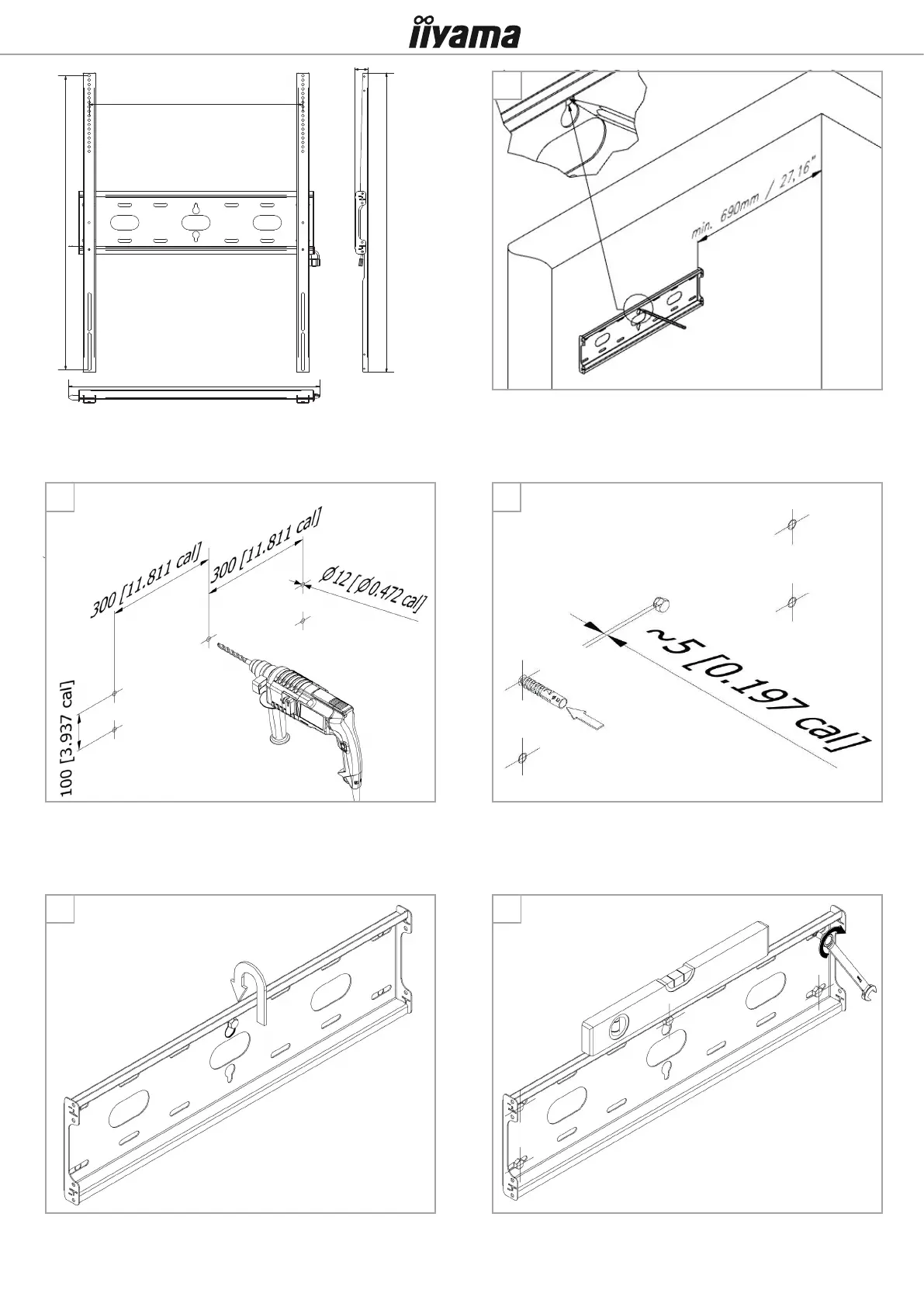

Aer hanging the plate, level it and then screw in the remaining screws.
Nachdem Sie die Plae aufgehängt haben, richten Sie sie aus und schrauben Sie
dann die restlichen Schrauben ein.
Après avoir accroché la plaque, nivelez-la, puis vissez les vis restantes.
Hanging the board on the wall (Hang the plate on the screw).
Auängen des Bres an die Wand (Hängen Sie die Plae an die Schraube).
Accrochez la planche au mur (accrochez la plaque à la vis).
1a
compable with VESA / kompabel mit VESA / compable avec VESA :
400x400, 600x400, 600x800
maximum weight of a screen / maximales gewicht eines bildschirms / poids maximum d’un écran :
125 kg / 273.37 Ib
22a
1b
Mounng back plate
EN
Montage der Rückplae
DE
Plaque arrière de montage
FR
It is recommended to screw in only one central screw, leaving approx. 5mm of clearance
between the screw head and the wall.
EN
Es wird empfohlen, nur eine zentrale Schraube einzuschrauben, so dass ca. 5mm Freiraum
bleibt zwischen dem Schraubenkopf und der Wand.
DE
Il est recommandé de visser une seule vis centrale, ce qui laisse environ 5 mm
de dégagement entre la tête de vis et le mur.
FR
EN
DE
FR
EN
DE
FR
800mm / 31,49”
840mm / 33,071”
704,5mm / 27,736”
VESA min 400x400 / VESA max 600x800
37,5mm / 1,47”
1
Produktspezifikationen
| Marke: | Iiyama |
| Kategorie: | Nicht kategorisiert |
| Modell: | MD-WM6080 |
| Breite: | 660 mm |
| Tiefe: | 37.5 mm |
| Gewicht: | 3400 g |
| Produktfarbe: | Schwarz |
| Höhe: | 840 mm |
| Befestigungstyp: | Wand |
| Höchstgewichtskapazität: | 125 kg |
| Verpackungsbreite: | 930 mm |
| Verpackungstiefe: | 220 mm |
| Verpackungshöhe: | 40 mm |
| Paketgewicht: | 4100 g |
| Menge pro Packung: | 1 Stück(e) |
| Minimale VESA-Halterung: | 400 x 400 mm |
| Maximale VESA-Halterung: | 800 x 600 mm |
