Seite 1/12
Quad VCA Manual v1.00

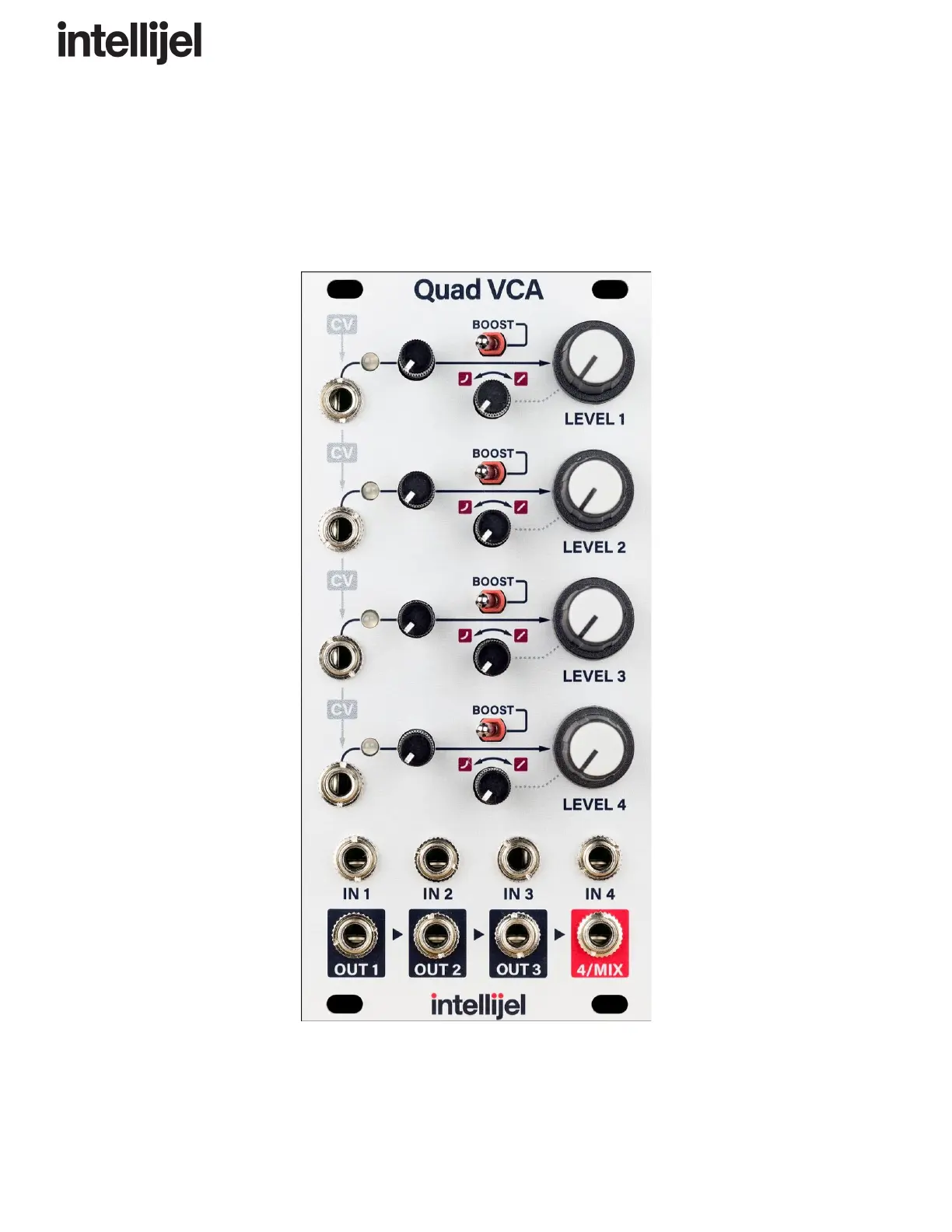

Quad VCA
Quad Voltage Controlled Amplifier and Cascaded Mixer
QuadVCAManualv1.00
TableofContents
Table of Contents
Overview
Features
Installation
Before Your Start
Installing Your Module
Front Panel
Controls
Inputs and Outputs
Instructions
4 Independent VCAs
Level Bias
Cascaded CV
Cascaded Mixing
Technical Specifications
Page 1
QuadVCAManualv1.00
Overview
The Intellijel Quad VCA is a versatile four channel variable response VCA. It features cascaded
CV inputs and cascaded mix outputs allowing it to be used in a number of versatile
configurations. A boost switch provides additional amplification for low level signals or a subtle
overdrive for audio. More than just simply four VCAs, the Quad VCA is bound to be useful in
any patch.
Features
●Manual control per VCA which is convenient when using the module as a mixer LEVEL
or for biasing when CV modulating the VCA with a bipolar LFO.
●Dedicated CV attenuators with dual color LEDs for monitoring bipolar CV signals.
●Continuously adjustable response from linear to exponential per VCA.
●Each CV input is normalled to the adjacent one for cascaded control.
●Each output is normalled to the mix input of the adjacent one which allows you to use
adjacent sets as submixes or the fourth output can be used as a master mix output when
none of the other outputs are patched.
●Each VCA has a switch that increases the output level by approximately +6dB BOOST
(double).
Page 2
