Seite 1/12
Important: Read before use. • Importante: Leer antes de usar.
For additional benets:
or go to: register.intellinet-network.com/r/508957
Scan to
register your
product warranty
Industrial Gigabit
PoE++ Extender
Instructions
Model 508957
(
IPIE-80G
)

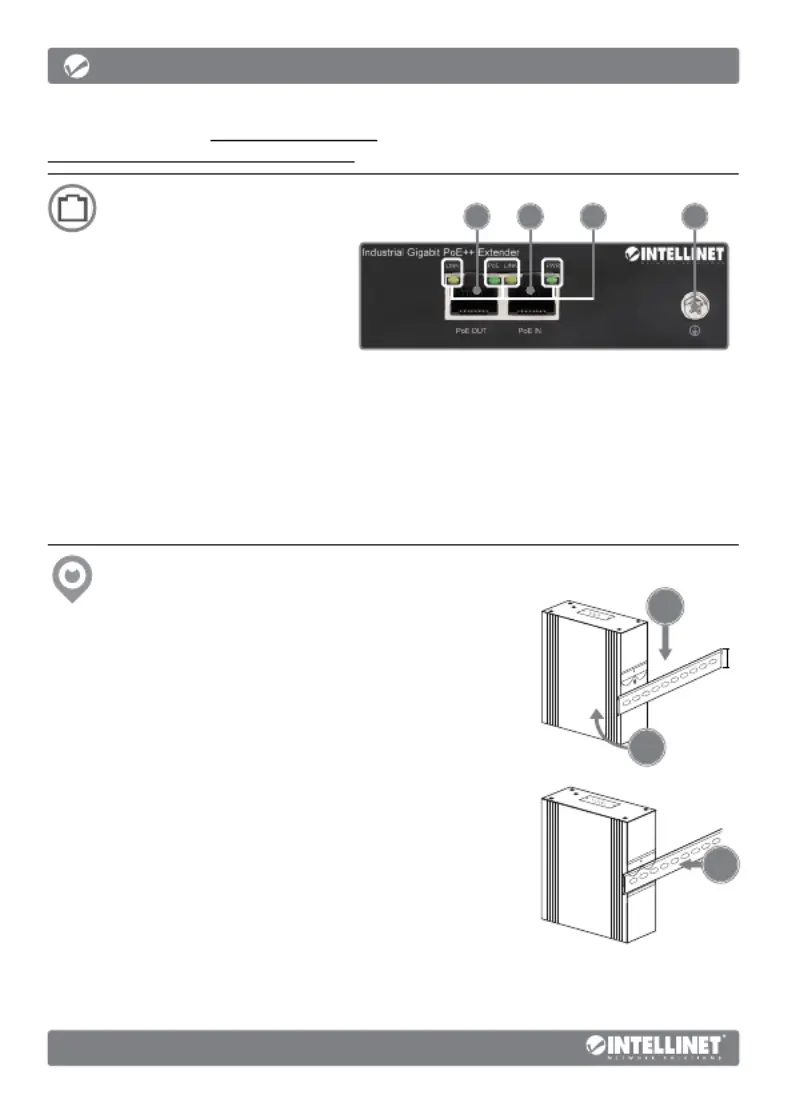

2
This guide presents the basic steps to set up and operate this device.
For specifications, visit . Register your product at intellinetnetwork.com
register.intellinet-network.com/r/508957 or scan the QR code on the cover.
Connections
1 Wire the grounding terminal
to an earth grounding object
to protect equipment from
external electrical surges.
2 Plug a Cat5e/6 Ethernet cable — up
to 100 m (330 ft.) long — from your
powered source device (for example, a PoE
injector or switch; up to 90.0 W, 50.0 - 57.0
VDC; IEEE 802.3bt/at/af compliant) into
the connector on the extender.PoE IN
3 Plug a second Cat5e/6 Ethernet cable —
also up to 100 m long (330 ft.) — from
the device you want to transmit power
(up to 80 W) and data to (for example,
a PoE network camera) into the PoE
OUT connector on the extender.
4 LEDs (lit): PWR — Extender is powered
on; LINK —
Valid port connection;
PoE — Extender is delivering power.
Placement
Desktop Installation
Prior to use, place/position the device:
• on a level surface that can support its weight and has at
least 25 mm (approx. 1”) of clearance for ventilation;
• away from sources of electrical noise: radios,
transmitters, broadband amplifiers, etc.;
• within 100 m (approx. 328’) of network
devices it’s to be connected to.
DIN-Rail Installation
1 Angle spring of mounting clip over top lip of DIN rail.
2 Push device down till clip clicks onto rail.
3 Ensure installation is stable.
3 2 14
35 mm
1
2
3
English
Instructions
3

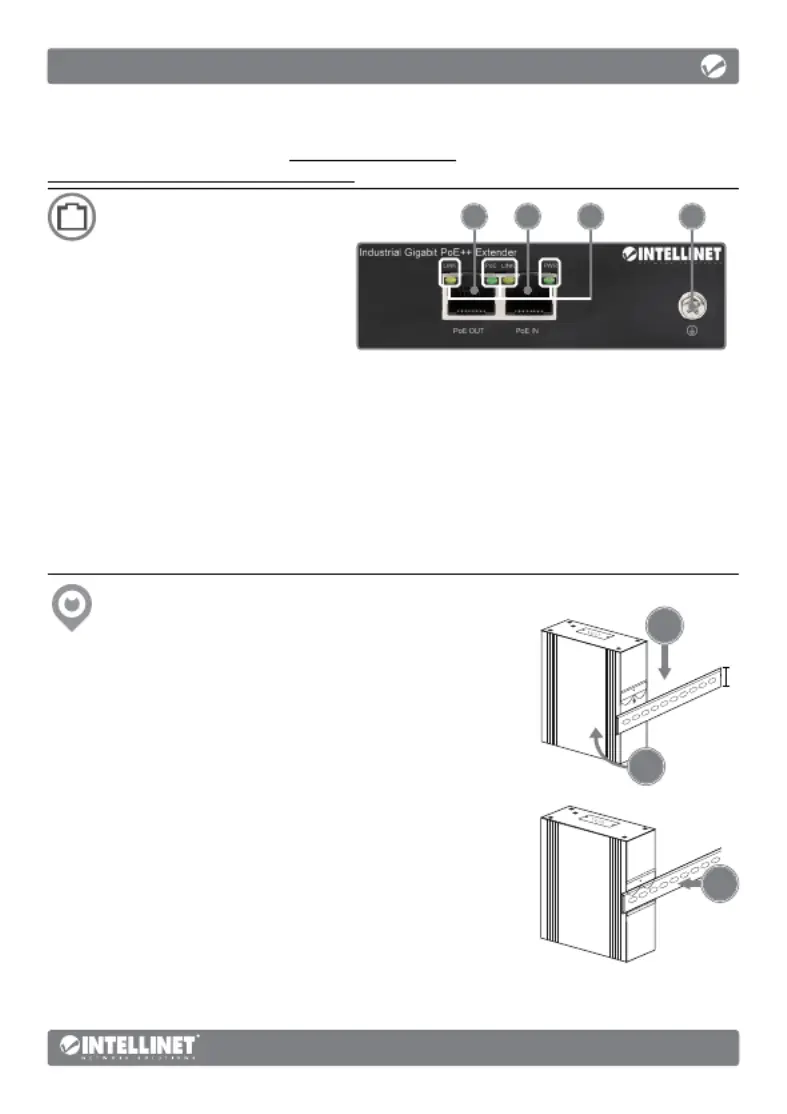

Anleitung
Deutsch
Diese Kurzanleitung zeigt die grundlegenden Schritte zur
Einrichtung und Inbetriebnahme dieses Geräts.
Die Spezifikationen finden Sie auf . Registrieren Sie Ihr Produkt auf intellinetnetwork.com
register.intellinet-network.com/r/508957 oder scannen Sie den QR-Code auf dem Deckblatt.
Anschlüsse
1 Verdrahten Sie die Erdungsklemme
mit einem Erdungsobjekt,
um das Gerät vor externen
Überspannungen zu schützen.
2 Schließen Sie ein Cat5e/6-
Netzwerkkabel — mit einer Länge bis
zu 100 m — von Ihrem PSE-Gerät (“Power
Sourcing Equipment”, z. B. ein PoE-injektor
oder -Switch; bis 90 W Eingang, 50,0 - 57,0
VDC ; IEEE 802.3bt/at/af-konform) an
den “PoE IN”-Port des Extenders an.
3 Schließen Sie ein zweites Cat5e/6-
Netzwerkkabel — auch mit einer
Länge bis zu 100 m — an das Gerät
an, zu dem Sie Strom (bis 80 W) und
Daten übertragen möchten (z. B. eine
PoE-Netzwerk- kamera). Schließen Sie
das andere Ende des Kabels an den
“ ”-Port des Extenders an.PoE OUT
4 LED (an): PWR — Extender ist
eingeschaltet.; LINK —
Verbindung ist
hergestellt; PoE — Extender liefert Strom.
Nutzungsumgebung
Desktop-Installation
Er wird empfohlen, das Gerät vor der Nutzung
folgendermaßen aufzustellen:
• auf ebenem Untergrund, der das Gewicht des
Gerätes (und evtl. anderer Gegenstände) trägt;
• mit mindestens 25 mm Abstand zu allen Seiten
für angemessenen Luftdurchsatz;
• fern von anderen Übertragungsgeräten wie
Radios, Breitband- verstärker, etc.
• max. 100 m vom zu verbindenden Netzwerkgerät entfernt.
DIN-Schienenmontage
1 Winkeln Sie die Feder des Montageclips über
die obere Lippe der DIN-Schiene.
2 Drücken Sie das Gerät nach unten, bis der
Clip auf der Schiene einrastet.
3 Stellen Sie sicher, dass die Installation stabil ist.
3 2 14
35 mm
1
2
3
