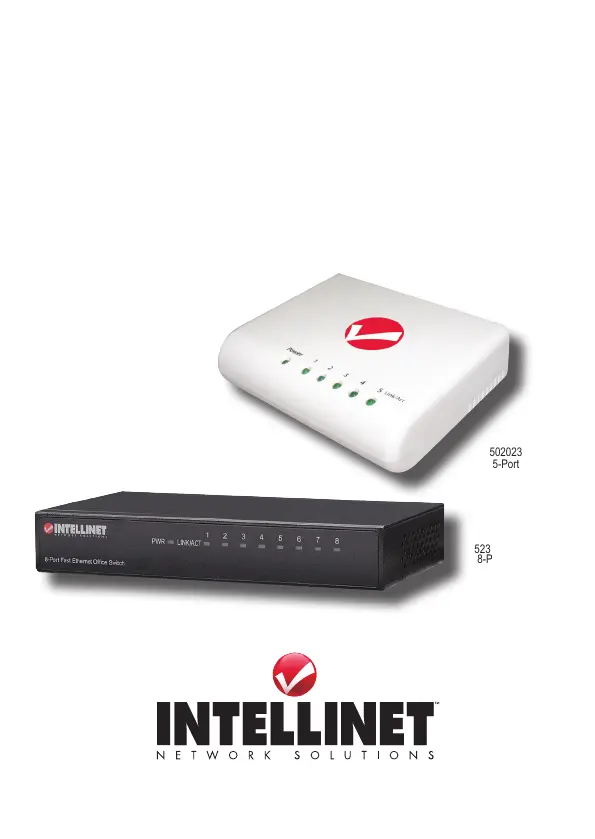

Seite 1/12
FAST ETHERNET
OFFICE SWITCH
USER MANUAL
MODELS 502023, 502054,
523301, 523318
INT-502023/502054/523301/523318-UM-ML-0712-11
ENGLISH
DEUTSCH
ESPAÑOL
FRANÇAIS
POLSKI
ITALIANO
SLOVENSKY
318
ort
2
ENGLISH
Fast Ethernet Oce Switch • User Manual English
Thank you for purchasing the INTELLINET NETWORK SOLUTIONS ™ Fast Ethernet Office
Switch, Model 502023 (5-port plastic housing), Model 523301 (5-port metal housing),
Model 502054 (8-port plastic housing) or Model 523318 (8-port metal housing).
LEDs
The LED indicators — Power, Link/Activity —
make monitoring and troubleshooting easier.
CONNECTIONS
Power
Plug the female end of the power adapter
firmly into the IN jack and the other end into
an electrical outlet. Confirm that the power
LED is lit. NOTE: To ensure proper operation, use only the included power adapter.
All ports on the switch support Auto-MDI/MDI-X functionality, so crossover cables and
uplink ports are not needed for connections to PCs, routers, hubs, other switches, etc.
Cat5/5e UTP/STP cables provide optimal performance; if a status LED doesn’t indicate
a link or activity, check the corresponding device for proper setup and operation.
INSTALLATION
Prior to use, it is recommended that the switch be placed/positioned:
• onalevelsurfacethatcansupporttheweightoftheswitch(andanyotheritems
that need to be considered);
• withaminimumof25mm(approx.1”)ofclearanceonthetopandsidesfor
adequate ventilation;
• awayfromsourcesofelectricalnoise:radios,transmitters,broadbandampliers,etc.;
• whereitcannotbeaectedbyexcessivemoisture;and
• within100m(approx.328’)ofnetworkdevicesit’stobeconnectedto.
LED Status Operation
PWR On Power on
 O ChecktheACconnection;turnthepoweron
LNK/ACT On Valid port connection
Blinking Valid port connection; data transmitted/received
 O Nolinkestablished
PWR LINK/ACT
1 2 543
DEUTSCH 3
Fast Ethernet Oce Switch • Handbuch Deutsch
Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS ™ Fast Ethernet Office
Switch,Modell502023(5-PortKunststogehäuse),Modell523301(5-PortMetallgehäuse),
Modell502054(8-PortKunststogehäuse)oderModell523318(8-PortMetallgehäuse).
LEDs
DieLEDs—Strom,Verbindung/Aktivität—zeigen
Funktionen an und helfen bei Problemdiagnosen.
ANSCHLÜSSE
Strom
SchließenSiedasBuchsenendedesNetzteils
aufderSeitedesGerätsanunddenStecker
an der Steckdose. Überprüfen Sie, ob die
“PWR”-LEDaktiviertist. NutzenSienurdasmitgelieferteNetzteilfürvolleHINWEIS:
KompatibilitätundeinwandfreienBetrieb.
AllePortsunterstützenAuto-MDI/MDI-XFunktionalität,daherwerdenCrosskabelund
Uplink-PortsfürVerbindungenzuPCs,Routern,Hubs,anderenSwitchen,etc.nicht
benötigt. Cat5/5e- UTP/STP-Kabel bieten die beste Performance. Wenn eine LED keine
Verbindung/Aktivitätanzeigt,überprüfenSiedasverbundeneGerät.
INSTALLATION
Erwirdempfohlen,denSwitchvorderNutzungfolgendermaßenaufzustellen:
• aufebenemUntergrund,derdasGewichtdesSwitches(undevtl.andererGegenstände)
 trägt
• mitmindestens25mmAbstandzuallenSeitenfürangemessenenLuftdurchsatz
• fernvonanderenÜbertragungsgerätenwieRadios,Breitbandverstärker,etc.
• nichtinfeuchtenUmgebungen
• max.100mvomzuverbindendenNetzwerkgerätentfernt
LED Status Bedeutung
PWR An GerätwirdmitStromversorgt
 Aus Stromanschlussprüfen/Geräteinschalten
LNK/ACT An Verbindung ist hergestellt
Blinkend Verbindung ist hergestellt, Datenübertragung
Aus Verbindung ist nicht hergestellt
PWR LINK/ACT
1 2 543
