Are you completely satisﬁed with this product?

Please contact your

INTELLINET NETWORK SOLUTIONS

™

dealer with comments or questions.

SOLUTIONS

All products mentioned are trademarks or registered trademarks

of their respective owners.

www.intellinet-network.com

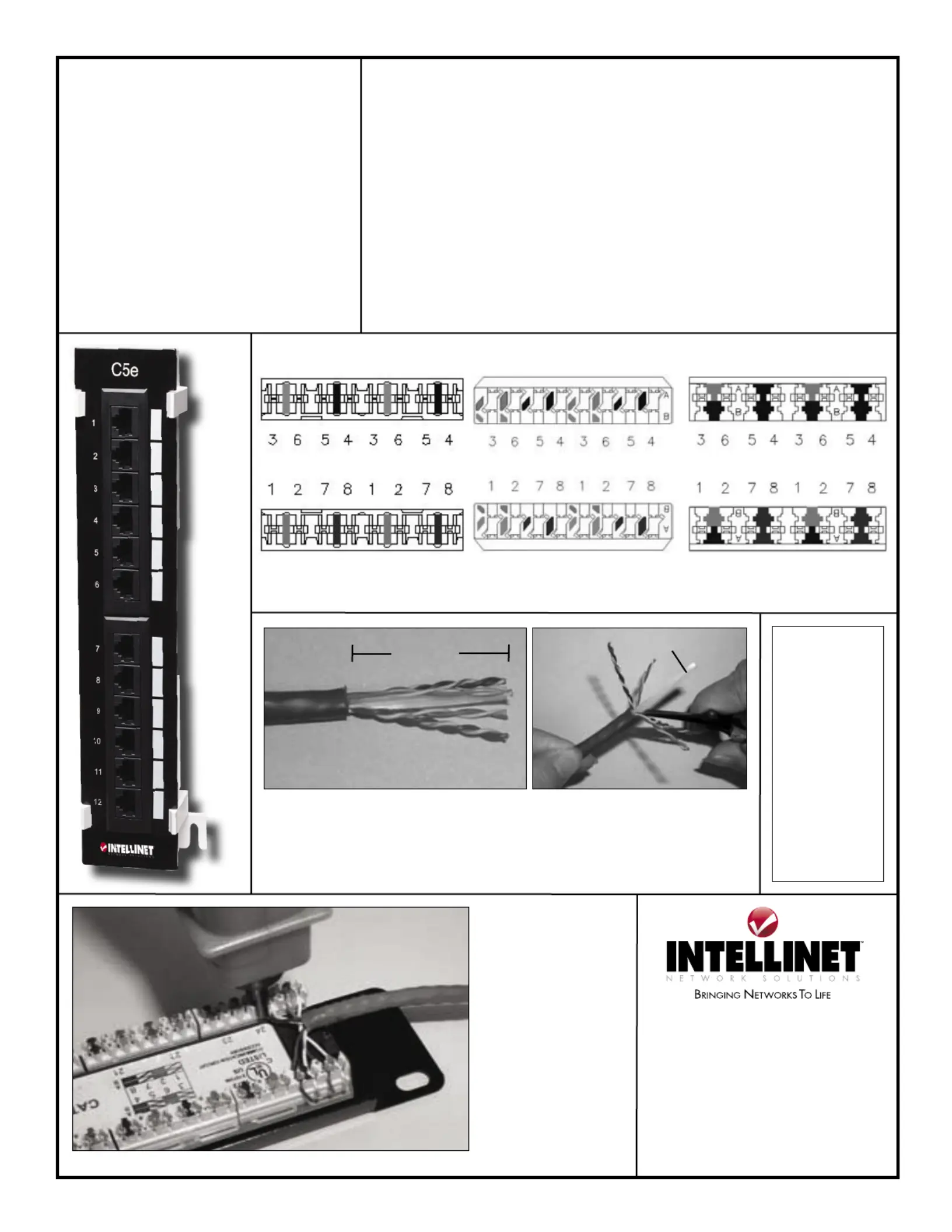

WALL

MOUNT

PATCH PANEL

QUICK

START

GUIDE

INT-PPWM-QSG-1206-02

Thank you for purchasing this INTELLINET NETWORK SOLUTIONS

™

Wall Mount

Patch Panel.

Follow the steps on this quick start guide for easy installation and use of either the

Cat5e or Cat6 version of this product.

T568A

IN 5 WHITE/BLUE

P 4 BIN LUE

P 1 WIN HITE/GREEN

P 2 GIN REEN

P 3 WIN HITE/ORANGE

P 6 OIN RANGE

P 7 WIN HITE/BROWN

P 8 BIN ROWN

T568B

IN 5 WHITE/BLUE

P 4 BIN LUE

P 1 WIN HITE/ORANGE

P 2 OIN RANGE

P 3 WIN HITE/GREEN

P 6 GIN REEN

P 7 WIN HITE/BROWN

P 8 BIN ROWN

1. Carefully strip away approximately 30 mm of the cable jacket(s) (above

left) to be connected to the Patch Panel, separating the wires into four

pairs. Using a wire cutter, cut the wire holder (above right) ﬂush with the

cable jacket.

2. Follow the IDC

color-code chart

above to position

the wires, then use

a Krone punch-

down tool to crimp

and connect them.

approx. 30 mm

wire holder

IDC (3 options)

Krone

type

110D

type

110D & Krone

IDC compatible

12-port

Cat5e

UTP

model

shown

Produktspezifikationen

Marke:	Intellinet
Kategorie:	Nicht kategorisiert
Modell:	560269
Breite:	82 mm
Tiefe:	254 mm
Gewicht:	380 g
Produktfarbe:	Schwarz
Höhe:	47 mm
Stecker:	RJ-45
Betriebstemperatur:	-40 - 80 °C
Montage:	Rackeinbau
Netzstandard:	IEEE 802.3, IEEE 802.3ab, IEEE 802.3u
Zertifizierung:	UL E157358
Warentarifnummer (HS):	85371098
Ethernet Schnittstellen Typ:	Fast Ethernet, Gigabit Ethernet
Nachhaltigkeitszertifikate:	RoHS
Anzahl Anschlüsse:	12
Beschichtung Steckerkontakte:	Gold
Kabelschirmung:	U/UTP (UTP)
