Seite 1/2

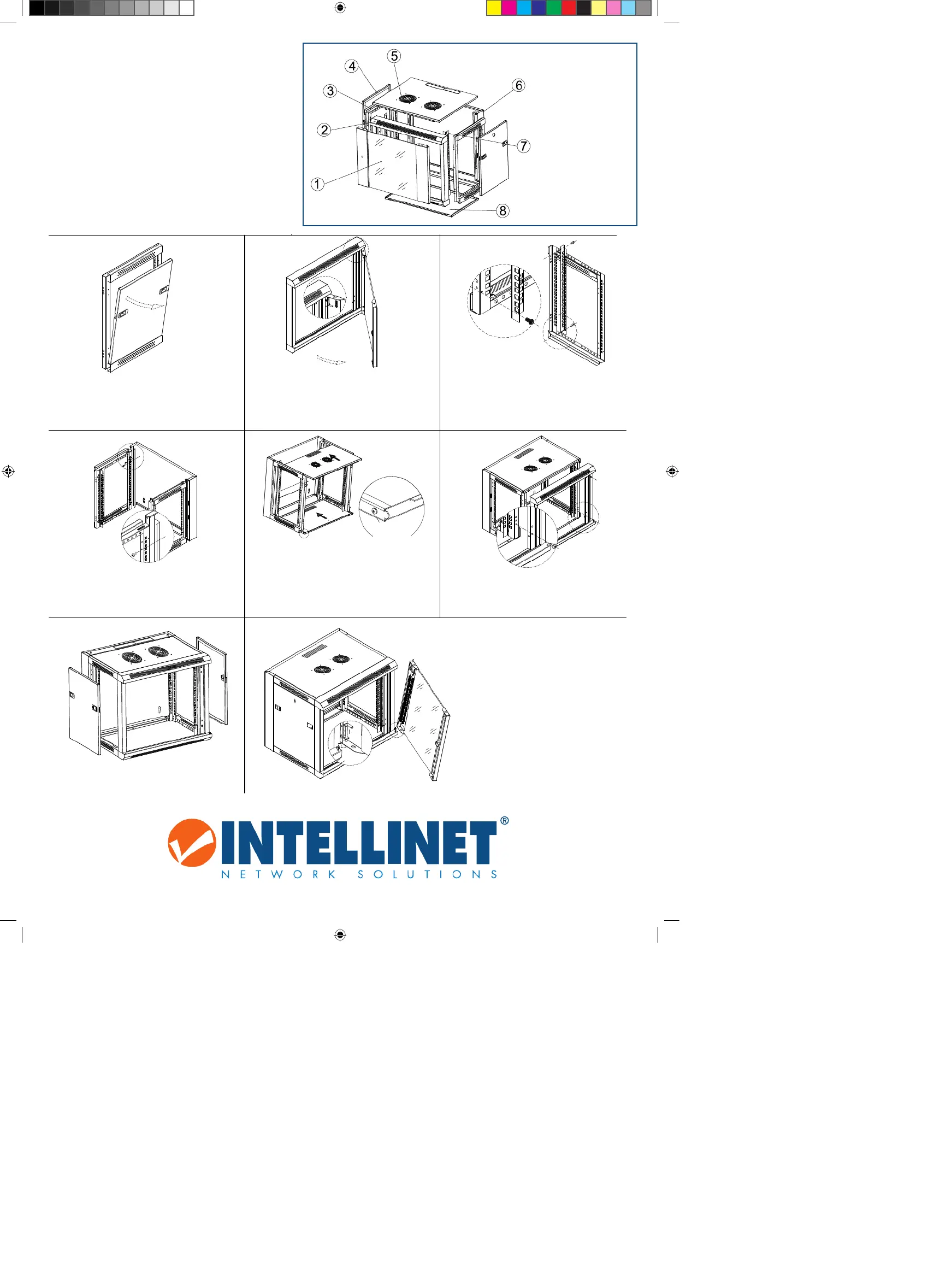

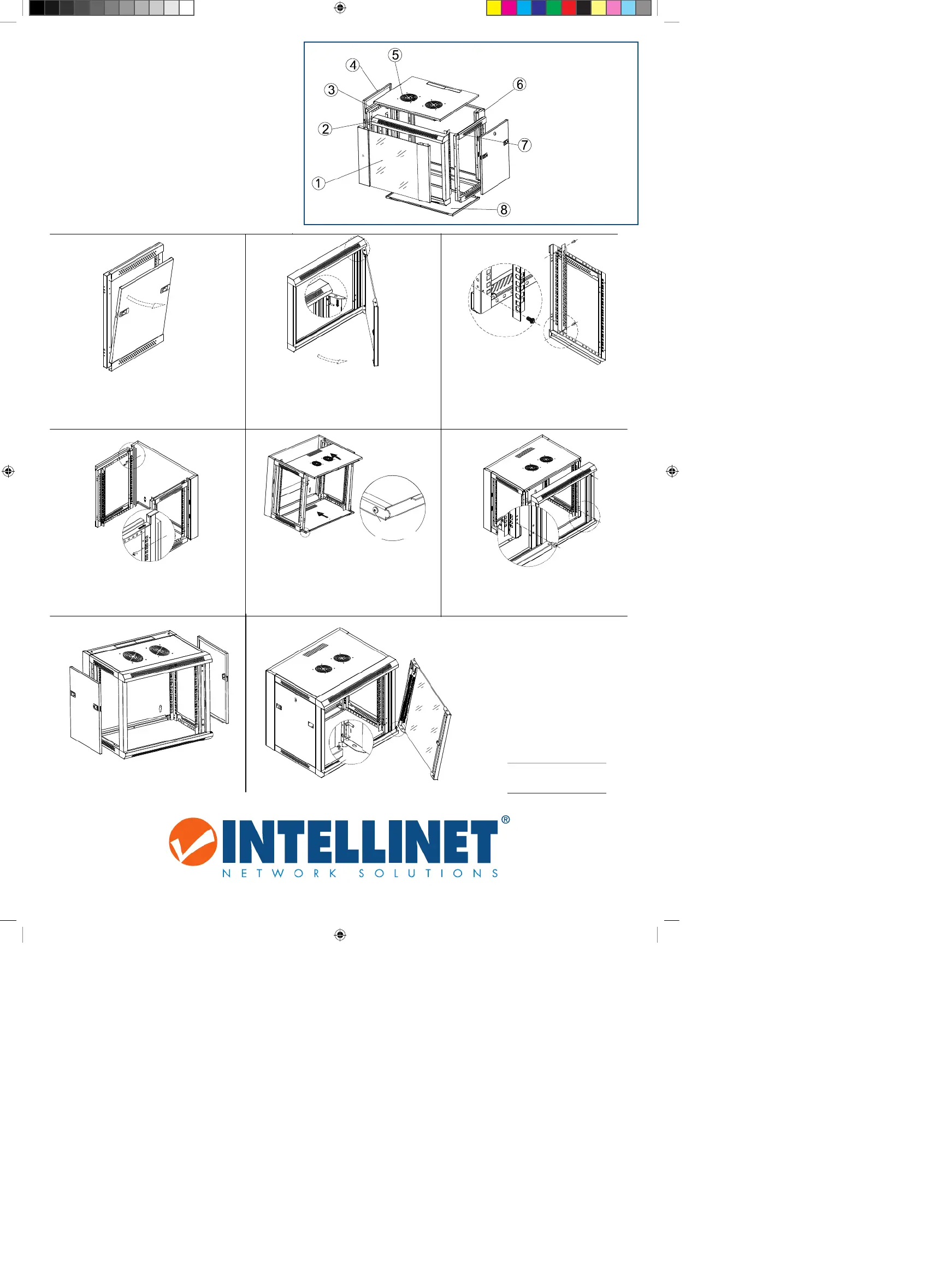

Attention:

19” FLAT PACK

RACK CABINET

ASSEMBLY

INSTRUCTIONS

North & South America

IC Intracom Americas

550 Commerce Blvd.

Oldsmar, FL 34677

USA

Asia & Africa

IC Intracom Asia

4-F, No. 77, Sec. 1, Xintai 5th Rd.

Xizhi Dist., New Taipei City 221

Taiwan

Europe

IC Intracom Europe

Löhbacher Str. 7

D-58553 Halver

Germany

© IC Intracom. All rights reserved. Intellinet is a trademark of IC Intracom, registered in the U.S. and other countries. For speciﬁcations, go to intellinet-network.com. For warranty information, go to intellinet-network.com/warranty.

1 Front door

2 Front frame

3 Side frame x2

4 Side panel x2

5 Top

6 Back frame

7 Mounting rail x2

8 Bottom

Remove the side panels ( ) from the side 4

frames ( ) and set them aside.3

Use the included key to pull open the

door ( ) and remove it from the front 1

frame ( ) by pushing down on the latch.2

Use the 4 included M5 screws to attach a

mounting rail ( ) to each side frame ( ).7 3

Use 4 of the included M6 screws (use 6 for

larger units) to attach each of the 2 side

frames ( ) to the back frame ( ).3 6

Slide the top ( ) and the bottom ( ) into 5 8

place.

Note: screws

to the front

Use 4 of the included M6 screws (use 6 for

larger units) to attach the front frame ( ) 2

to the assembly.

Install the 2 side panels ( ).4

Reverse Step 2 by inserting the lower

door latch into the frame and then

pushing down on the upper door latch

to install the front door ( ). Note: Once 1

the unit is assembled, check that all

corners are square to ensure that the

door opens and closes properly.

Wallmount Cabinet instructions ICG.indd 1 7/30/14 2:22 PM

Attention:

19” FLAT PACK

WANDVERTEILER

MONTAGE-

ANLEITUNG

Die Speziﬁkationen ﬁnden Sie auf intellinet-network.com.. Garantieinformationen ﬁnden Sie hier unter intellinet-network.com/warranty.

1 Fronttür

2 Frontrahmen

3 Seitenrahmen x2

4 Seitenwand x2

5 Oberseite

6 Rückseitiger Rahmen

7 Montageschienen x2

8 Bodenplatte

Nehmen Sie die Seitenwände ( ) vom 4

Seitenrahmen ( ) ab und legen Sie sie zur 3

Seite.

Öﬀnen Sie die Tür ( ) mit dem 1

beiliegenden Schlüssel und nehmen Sie

sie vom Frontrahmen ( ) ab, indem Sie 2

den Scharnierstift nach unten drücken.

Verwenden Sie 4 beiliegende M5-

Schrauben, um eine Montageschiene ( ) 7

an jedem Seitenrahmen ( ) zu befestigen.3

Verwenden Sie 4 beiliegende M6-Schrauben

(6 für größere Schränke), um die beiden

Seitenrahmen ( ) jeweils am rückseitigen 3

Rahmen ( ) zu befestigen.6

Schieben Sie die Oberseite ( ) und die 5

Bodenplatte ( ) in Position.8

Hinweis:

Schrauben

nach vorn

Verwenden Sie 4 beiliegende M6-

Schrauben (6 für größere Schränke), um

den Frontrahmen ( ) an der Konstruktion 2

zu befestigen.

Montieren Sie die 2 Seitenwände ( ).4

Setzen Sie die Tür ( ) aus Schritt 2 1

wieder ein, indem Sie den unteren

Scharnierstift unten im Rahmen platz-

ieren und den oberen an der Oberseite

einsetzen. Hinweis: Sobald der Schrank

montiert ist, prüfen Sie, dass alle Ecken

genau rechtwinklig verbaut sind, damit

die Tür ordnungsgemäß geöﬀnet und

geschlossen werden kann.

Wallmount Cabinet instructions ICG.indd 2 7/30/14 2:22 PM

Produktspezifikationen

Marke:	Intellinet
Kategorie:	Nicht kategorisiert
Modell:	711937
Breite:	570 mm
Tiefe:	450 mm
Gewicht:	26000 g
Produktfarbe:	Schwarz
Höhe:	770 mm
Material:	SPCC
Höchstgewichtskapazität:	60 kg
Zertifizierung:	ANSI/EIA RS-310-D; IEC60297-2; DIN41494, Part 1; DIN41494, Part 7
Warentarifnummer (HS):	85381000
Typ:	Wandmontiertes Regal
Größe (Imperial):	19 "
Rahmentyp:	Geschlossen
Rack-Kapazität:	15U
Einstellbare Tiefe:	Ja
Vordertürenkonstruktion:	Glas
Seitenabdeckung enthalten:	Ja
Verstellbare Montageschienen:	Ja
Abnehmbare Seitenpanele:	Ja
