Seite 1/57

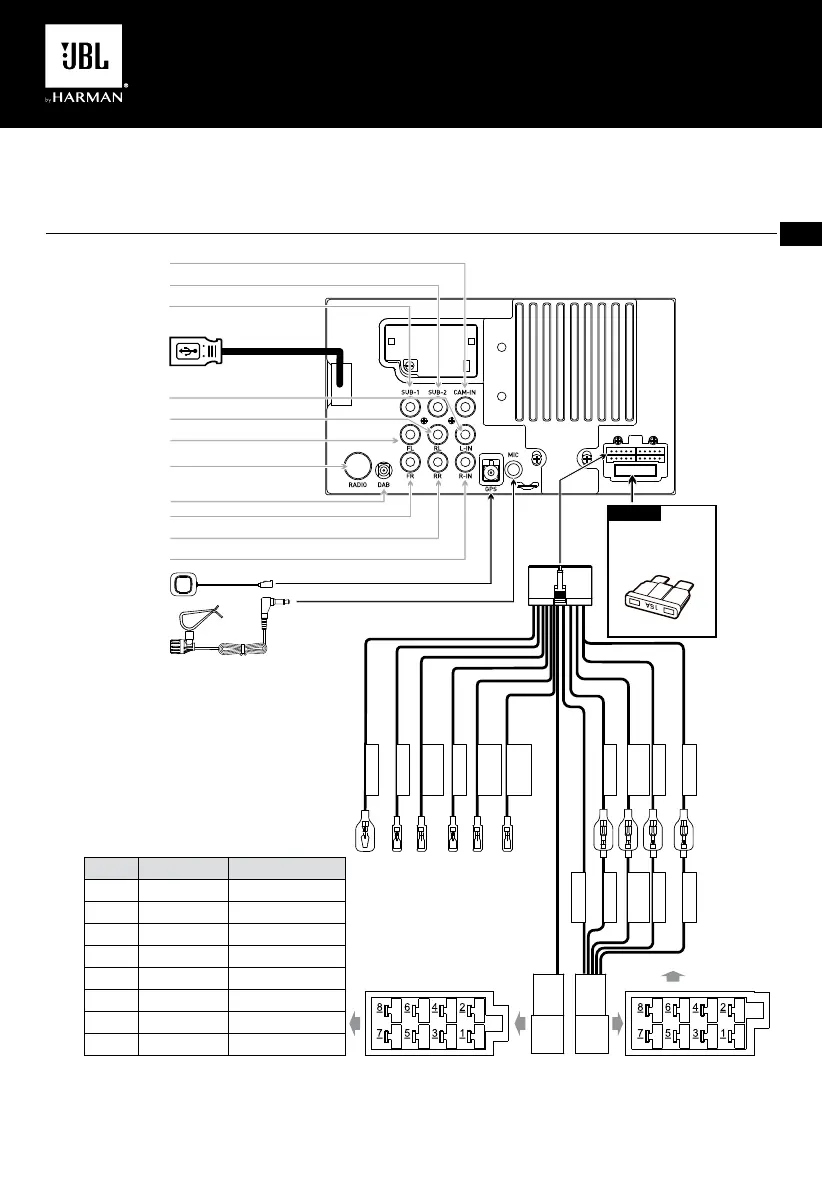

Wiring Diagram - Inputs/Outputs

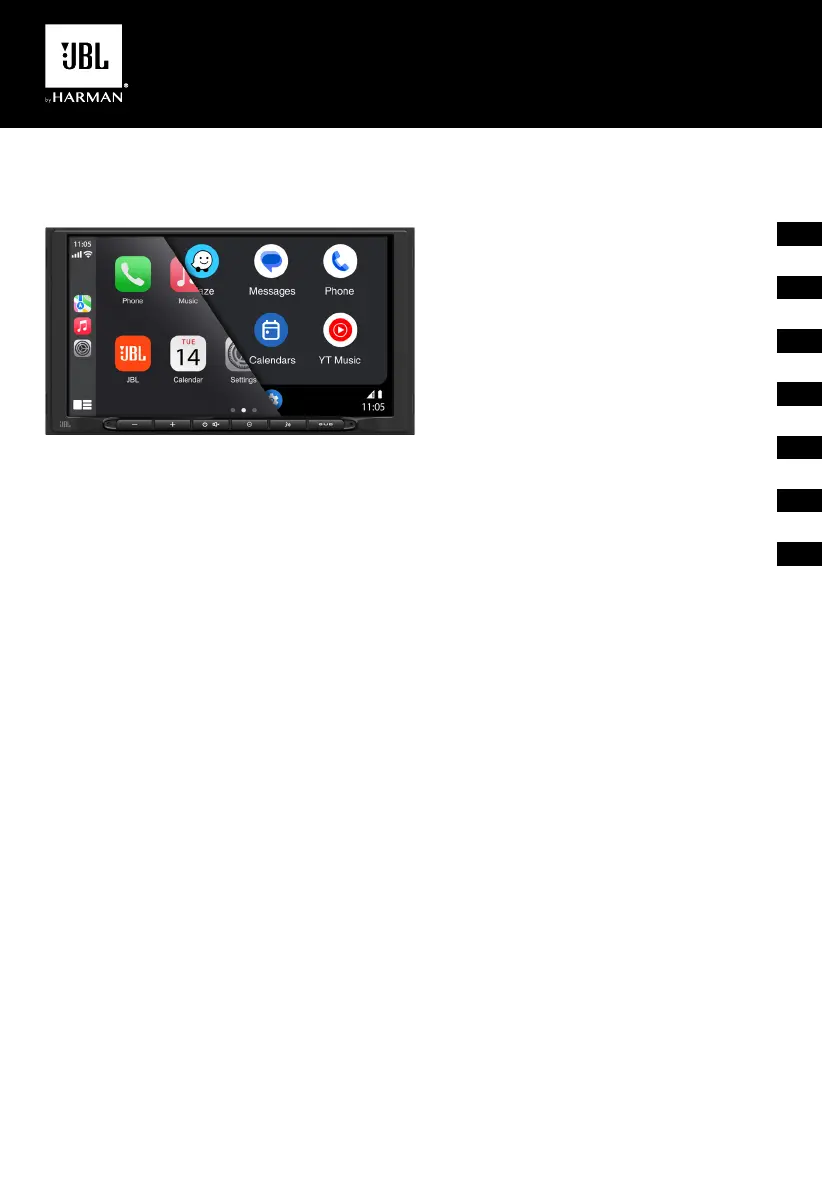

Multimedia Receiver with Wireless and Wired Apple CarPlay
®
and Android Auto™
featuring a 7" capacitive touchscreen Display
LEGEND 700D
EN EN
Note:
When replacing a fuse, make sure to use the correct type and amperage. Using an incorrect fuse could cause
damage. The unit uses (1) 15 amp ATC mini style fuse located on the power connector.
CAMERA IN
YELLOW
WHITE
RED
RED
RED
BROWN BLACK
WHITE
WHITE
SUBWOOFER 2
GREEN
SUBWOOFER 1
L-IN(Aux in)
LINE OUT REAR L
LINE OUT FRONT L
LINE OUT FRONT R
DAB
LINE OUT REAR R
R-IN(Aux in)
GPS ANTENNA
EXTERNAL MIC
USB CABLE
(Apple CarPlay and
Android Auto)
RADIO ANTENNA
GREEN
FUSE
If fused,
replace with same
specification value.
Analog
Wheel KEY2
P.ANT
max300mA
P.ANT
max300mA
ILLUMI
GROUND
ILLUMI
B+ B+
ACCACC
Analog
Wheel KEY1
P.CNTR
max300mA
GND
PARK ING
REVERSE
PIN NO. COLOR DEFINITION
1 VIOLET SPEAKER REAR R+
2 VIOLET/BLACK SPEAKER REAR R-
3 GRAY SPEAKER FRONT R+
4 GRAY/BLACK SPEAKER FRONT R-
5 WHITE SPEAKER FRONT L+
6 WHITE/BLACK SPEAKER FRONT L-
7 GREEN SPEAKER REAR L+
8 GREEN/BLACK SPEAKER REAR L-
15A
