RS485-ERWEITERUNG FÜR ARDUINO

ARD-RS485

1. ALLGEMEINE

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgen-

den zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu

beachten ist.

Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so

können Sie uns selbstverständlich gerne kontaktieren.

www.joy-it.net

Pascalstr. 8 47506 Neukirchen-Vluyn

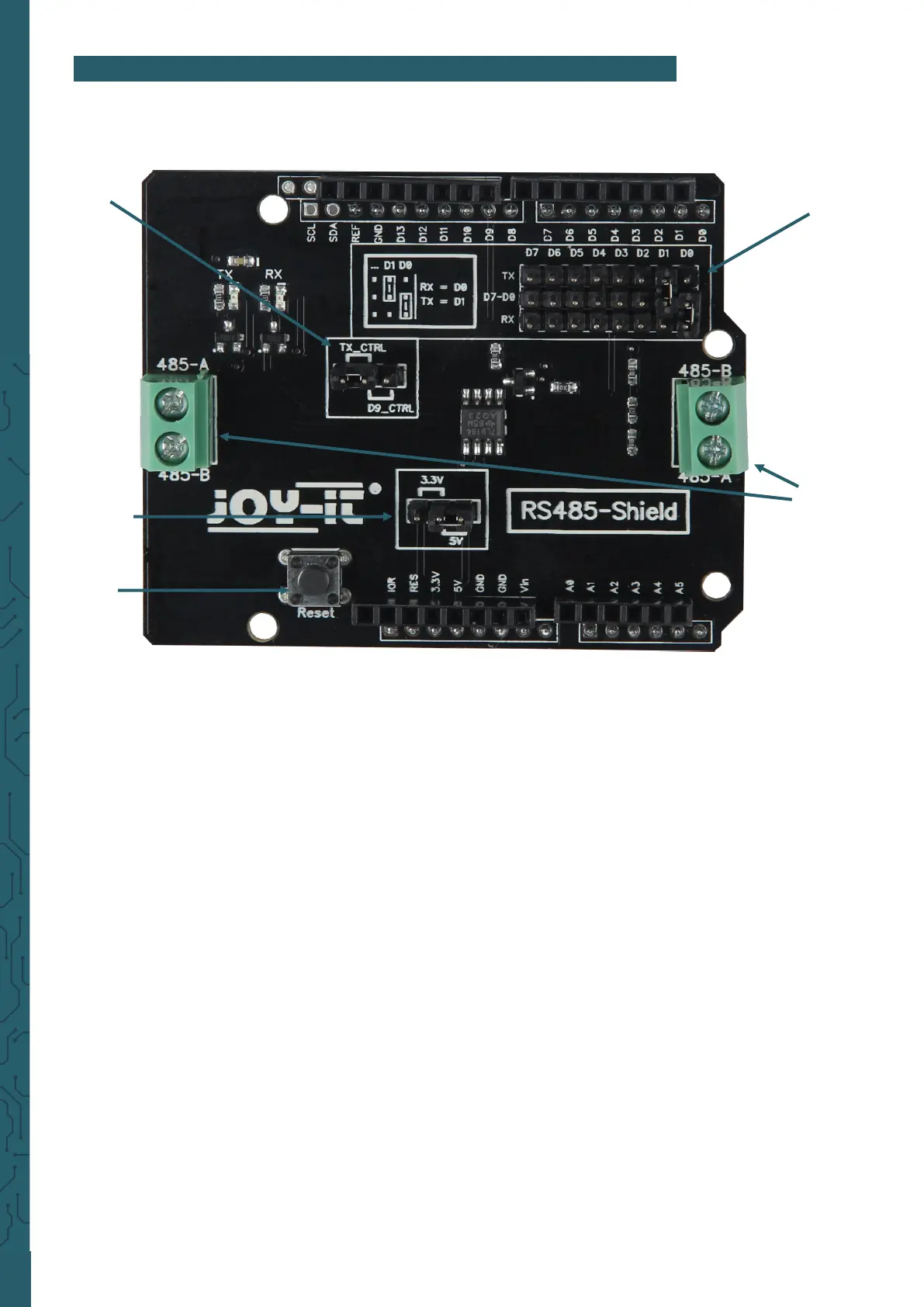

2. ANSCHLÜSSE DES RS-485 SHIELDS

1 Diese Jumper sind für die Bestimmung des Sende-Pins (TX) und des Empfangs-Pins (RX).

Die obere Reihe ist mit der TX-Leitung verbunden.

In der mittleren Reihe ist jeweils ein Pin mit einem Digital Pin des Arduinos verbunden (D0 –D7).

Die untere Reihe ist mit der RX-Leitung verbunden.

2 Dieser Jumper wird für die Richtungssteuerung genutzt.

Wenn der Jumper wie im Bild zusehen auf TX_CTRL gesetzt ist, ist die automatische

Richtungssteuerung aktiviert.

Wenn Sie den Jumper auf D9_CTRL setzen, können Sie mit Hilfe des Digitalpins D9 die Richtung

manuell steuern.

Zum Senden muss ein LOW-Signal an Pin 9 anliegen und zum Empfangen ein HIGH-Signal.

3 Mit diesem Jumper kann die Versorgungsspannung zwischen 3V und 5V gewechselt werden.

Dieser Jumper muss für den normalen Betrieb auf 5V gesteckt bleiben.

4 Diese Anschlüsse werden zum Senden und Empfangen des RS-485-Signals verwendet.

Beide Anschlüsse sind mit einander verbunden und übertragen das gleiche Signal.

5 Dieser Knopf wird benutzt um den Arduino neu zu starten.

Produktspezifikationen

Marke:	Joy-it
Kategorie:	Computeradapter
Modell:	ARD-RS485
Breite:	69 mm
Tiefe:	56 mm
Gewicht:	28 g
Produkttyp:	RS485-Abschirmung
Produktfarbe:	Schwarz
Kompatibilität:	Arduino
Markenkompatibilität:	Arduino
UART:	Ja
