Seite 1/4

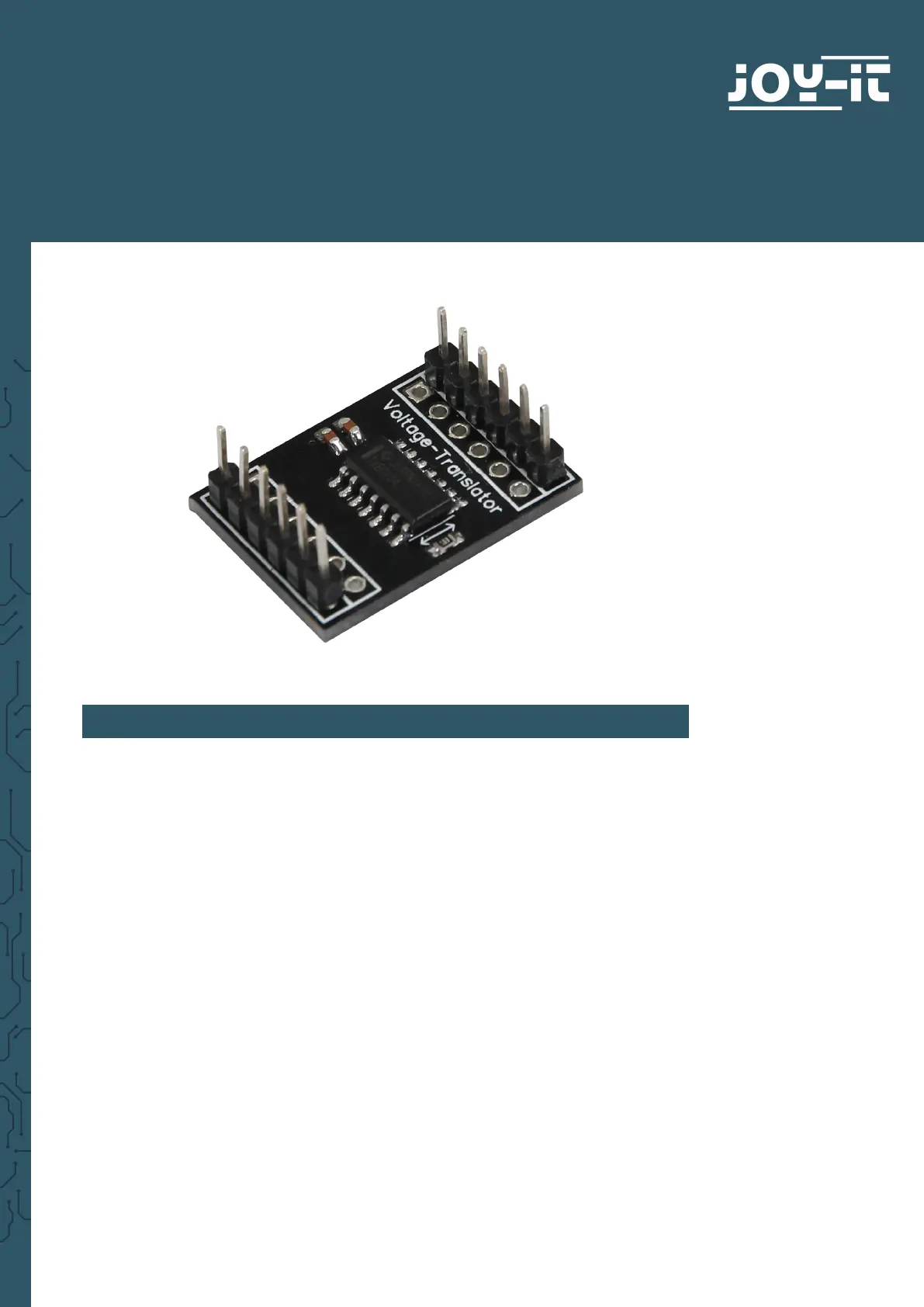

COM-KY051VT
Voltagetranslator
1. ALLGEMEINE INFORMATIONEN & SICHERHEITSHINWEISE
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Im Folgenden zeigen wir Ihnen, was Sie bei der Inbetriebnahme und
Nutzung beachten müssen.
Sollten Sie während des Gebrauchs unerwartete Probleme haben, können
Sie sich gerne an uns wenden.
Dieser Level-Shier wandelt digitale Signale von einer Spannung in eine
andere herunter bzw. herauf. Hierzu gibt es 4 verfügbare Kanäle, die
umgewandelt werden können.
In der heutigen Zeit gibt es eine Vielzahl an Mikrokontrollersystemen, die in
verschiedenen Spannungsbereichen operieren:
So arbeiten z. B. die Ein- und Ausgänge von älteren Systemen wie Arduino,
basierend auf einen Atmega-Controller, mit 5V-Level, die neueren Raspber-
ry-Pi Computer, die auf einen ARM-Controller basieren, mit einem Span-
nungslevel von 3,3V.
Dies ist damit zu begründen, dass bei der Kommunikation zwischen
Mikrokontrollern früher mit höheren Spannungen gearbeitet werden
musste, da die Eingangsstufen aufgrund von Rauschen/Störungen in den
Leitungen einen höheren Abstand zwischen dem Spannungslevel für
[Digital EIN] = 5V und für [Digital AUS] = 0V benötigt haben.
Im Zuge der Modernisierung sind Ein-/Ausgangsstufen der Kontroller
bedeutend besser geworden und man möchte heutzutage die
eingesetzte Spannung so gering wie möglich halten, damit
Wärmeentwicklung und Stromverbrauch sinken. So ist heutzutage auch der
Einsatz von 1,8V Systemen nicht unüblich. Will man jedoch zwischen zwei
Systemen mit zwei verschiedenen Spannungslevel kommunizieren
(wie das untere Beispiel Arduino -> Raspberry Pi), so muss das
Spannungslevel „geshiet“ werden - wird dieses nicht getan, so muss
dasjenige System mit dem niedrigeren Spannungslevel die überschüssige
Spannung an den Eingangsstufen „in Wärme verbrauchen“. Dieses kann je
nach System zu dauerhaen Schäden am System führen.

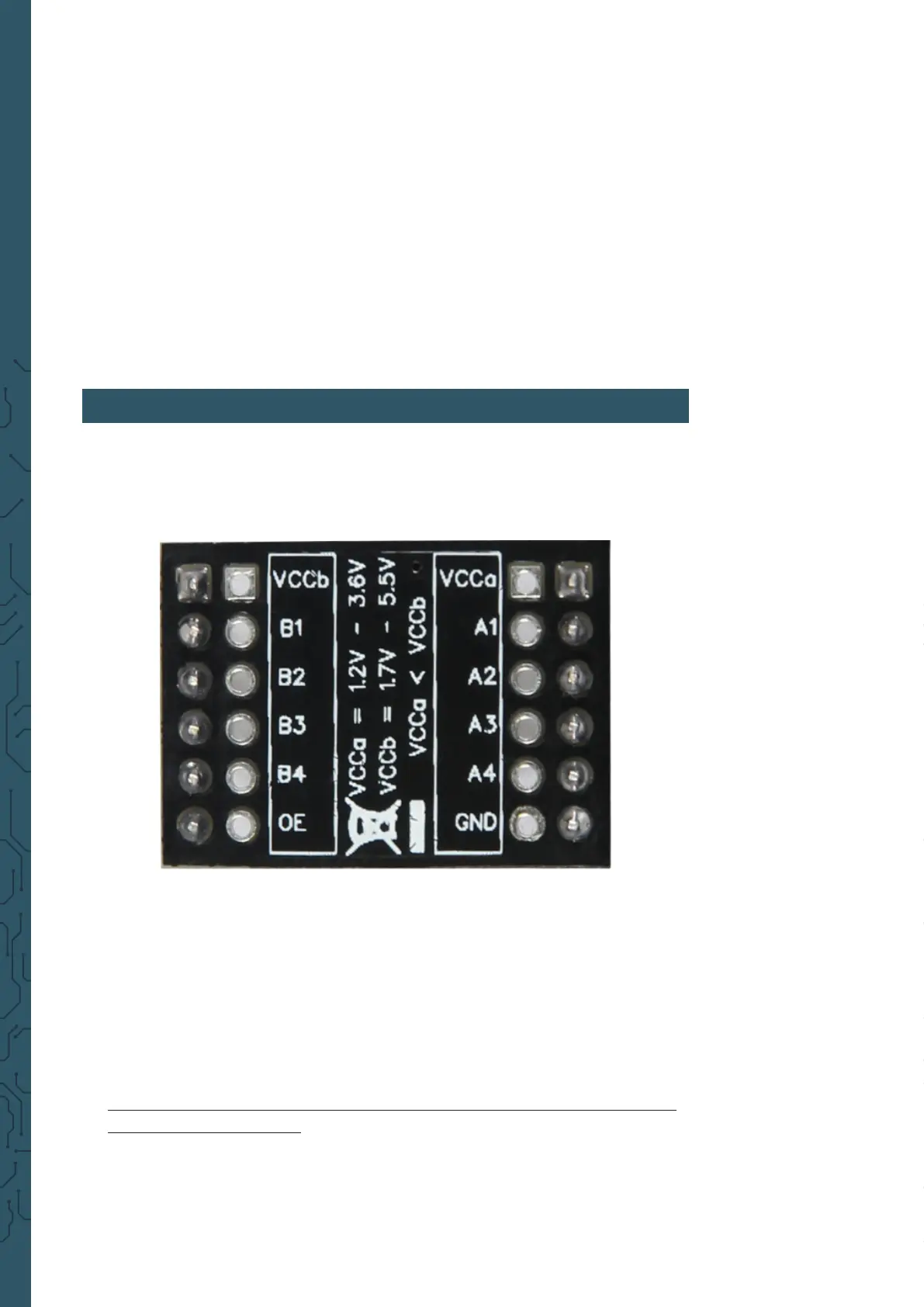

2. PINBELEGUNG
Die Pin-Belegung ist auf der Modulplatine aufgedruckt.
Die Signale an den Ein-/Ausgängen A1-A4, sowie B1-B4 werden auf das
jeweilige Spannungslevel geshiet (VCCa → A1-A4 | VCCb → B1-B4)
Beispiel:
Arduino Ausgang → Digital [EIN] = 5V @ B1 >>> 3,3V @ A1 → Raspberry Eingang
Eine zusätzliche Soware bzw. Code wird nicht zum Betrieb benötigt; das
Modul arbeitet autonom.
Bitte beachten Sie, dass VCCb größer / gleich sein muss als VCCa
(Beispiel VCCb = 5V - VCCa = 3,3V)
