Seite 1/6

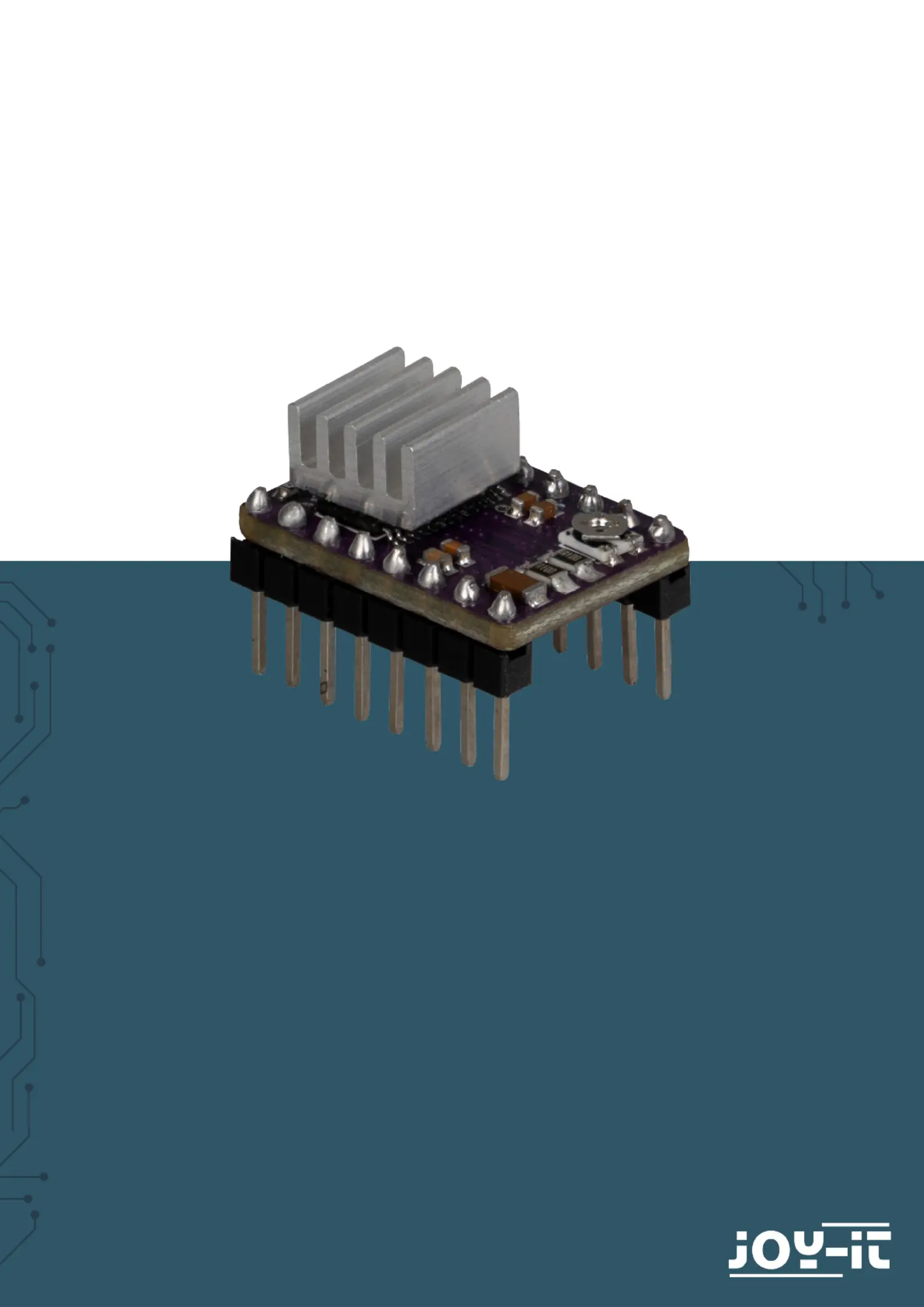

MOTORTREIBER
SBC-MD-DRV8825
Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net
. ALLGEMEINE INFORMATIONEN

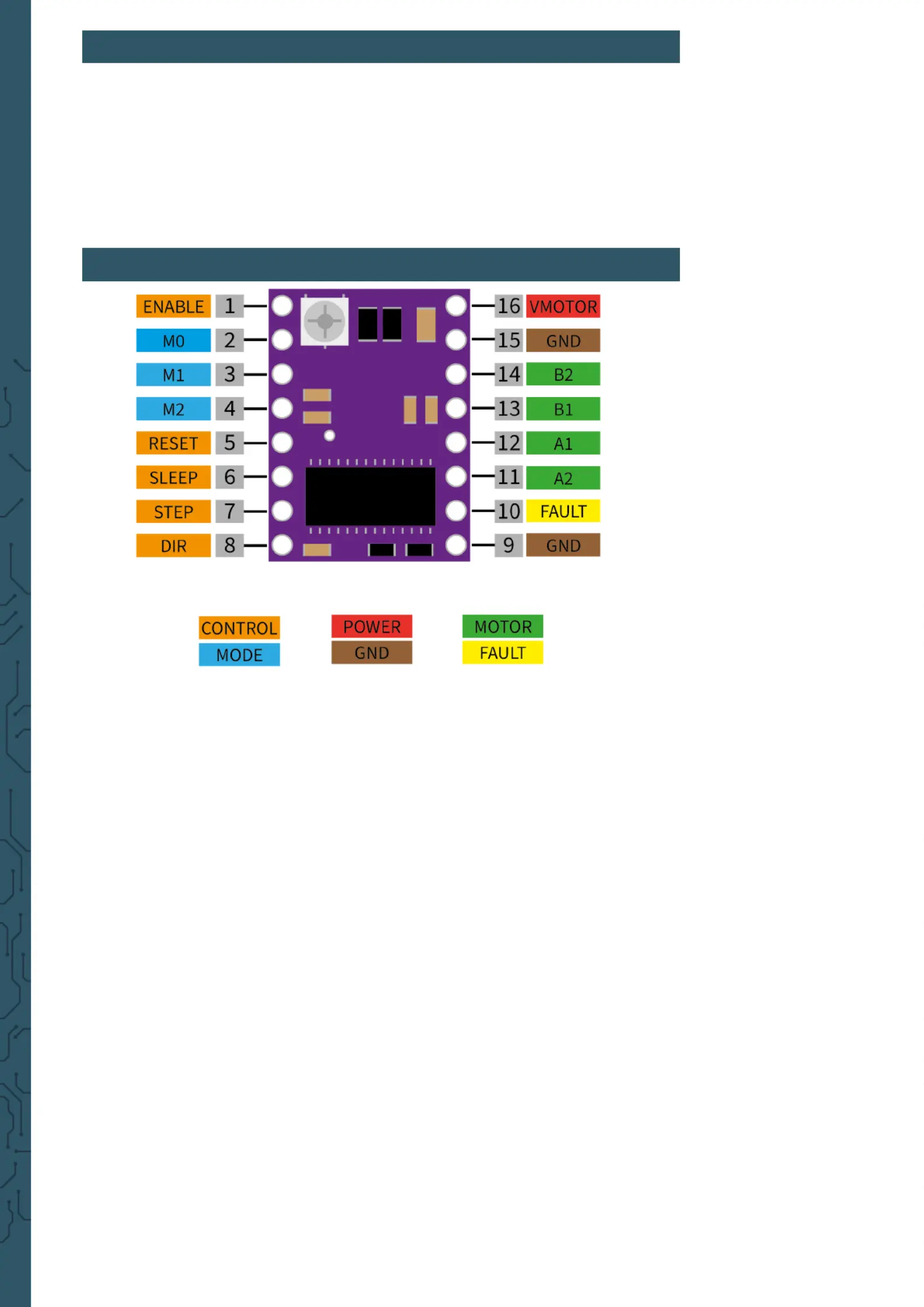

. PINBELEGUNG
Sehr geehrte*r Kunde *in,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so
können Sie uns selbstverständlich gerne kontaktieren.
ENABLE: Dieser Pin wird verwendet, um den Treiber zu deaktivieren,
wenn dieser Pin auf High (H) gesetzt wird, und zu aktivieren, wenn er auf
Low (L) gesetzt wird. Interner Pull-Down-Widerstand ist vorhanden.
M0, M1, M2: Diese Pins werden verwendet, um die Mikroschrittauflösung
einzustellen. Sie sind mit Pull-Down-Widerständen versehen und können
durch verschiedene High-/Low-Kombinationen konfiguriert werden, um
die gewünschte Schrittauflösung einzustellen.
RESET: Setzt den Treiber in den Anfangszustand zurück, wenn dieser Pin
auf Low (L) gesetzt wird.
SLEEP: Schaltet den Treiber in den Energiesparmodus, wenn dieser Pin
auf Low (L) gesetzt wird.
STEP: Dieser Pin wird verwendet, um einen Schrittbefehl an den Treiber
zu senden. Jedes High-Signal (H) auf diesem Pin bewegt den Motor um
einen Schritt in der eingestellten Schrittauflösung.
DIR: Dieser Pin bestimmt die Drehrichtung des Motors. Ein High-Signal
(H) kann beispielsweise für Vorwärts- und ein Low-Signal (L) für Rück-
wärtsrichtung stehen.
VMOTOR: Dieser Pin wird an die Versorgungsspannung des Motors an-
geschlossen. Er kann Spannungen zwischen 8,2 V und 45 V aufnehmen.
GND: Dieser Pin ist die gemeinsame Masse für die Motor- und die Logik-
versorgung.
A1, A2, B1, B2: Diese Pins werden an die beiden Spulen des Bipolar-
Schrittmotors angeschlossen.
FAULT: Dieser Pin zeigt an, dass ein Fehler aufgetreten ist (beispielsweise
Überstromschutz oder thermische Abschaltung). Ein Low-Signal (L) auf
diesem Pin weist auf ein Problem hin.
3. MIKROSCHRITTE
Der DRV8825 ermöglicht die Einstellung verschiedener Mikroschrittauf-
lösungen zur präzisen Steuerung von Schrittmotoren. Die Auflösung
der Schritte wird durch die Konfiguration von drei Pins auf dem Treib-
erboard eingestellt: M0, M1 und M2. Diese Pins sind mit Pull-Down-Wi-
derständen ausgestattet, was bedeutet, dass sie standardmäßig auf
Low (L) gesetzt sind, es sei denn, sie werden aktiv auf High (H) gesetzt.
Durch unterschiedliche Kombinationen dieser Pins können Sie zwischen
sechs Schrittauflösungen wählen: Vollschritt, Halbschritt, 1/4-Schritt,
1/8-Schritt, 1/16-Schritt und 1/32-Schritt. Hier ist die Pin-Konfiguration für
jede Auflösung:
M0 M1
M2
MIKROSCHRITTE
HIGH LOW
LOW
Halbschritt
HIGH HIGH
LOW
1/8 Schritt
LOW HIGH
LOW
1/4 Schritt
LOW LOW
LOW
Vollschritt
LOW LOW
HIGH
1/16 Schritt
1/32 Schritt
HIGH
HIGH
LOW
LOW
HIGH
1/32 Schritt
1/32 Schritt
HIGH
HIGH
HIGH
HIGH
