JUNG 531KO6EUM24 Bedienungsanleitung

Lies die bedienungsanleitung für JUNG 531KO6EUM24 (2 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 11 Personen als hilfreich bewertet und erhielt im Schnitt 4.3 Sterne aus 7 Bewertungen. Hast du eine Frage zu JUNG 531KO6EUM24 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

2

Innenstelle

Room unit

Außenstelle

Corridor unit

LED

BKBURD

24V

GN

RD

GND

15

DC 24 V

GND

1

LED

DC 24 V

GND

24VGND

BKBU

RDGN

RD

Innenstelle

Room unit

Außenstelle

Corridor unit

GND

E1/2

+

12

3

4

Hotelschalter, Innenstelle

Art.-Nr.: 505KO5VEUM..

Hoteltaster, Außenstelle

Art.-Nr.: 531KO..EUM..

Hotelabdeckung, Außenstelle

Art.-Nr.: ..CUKO..M..

Hotelschalter, Innenstelle

Hoteltaster, Außenstelle

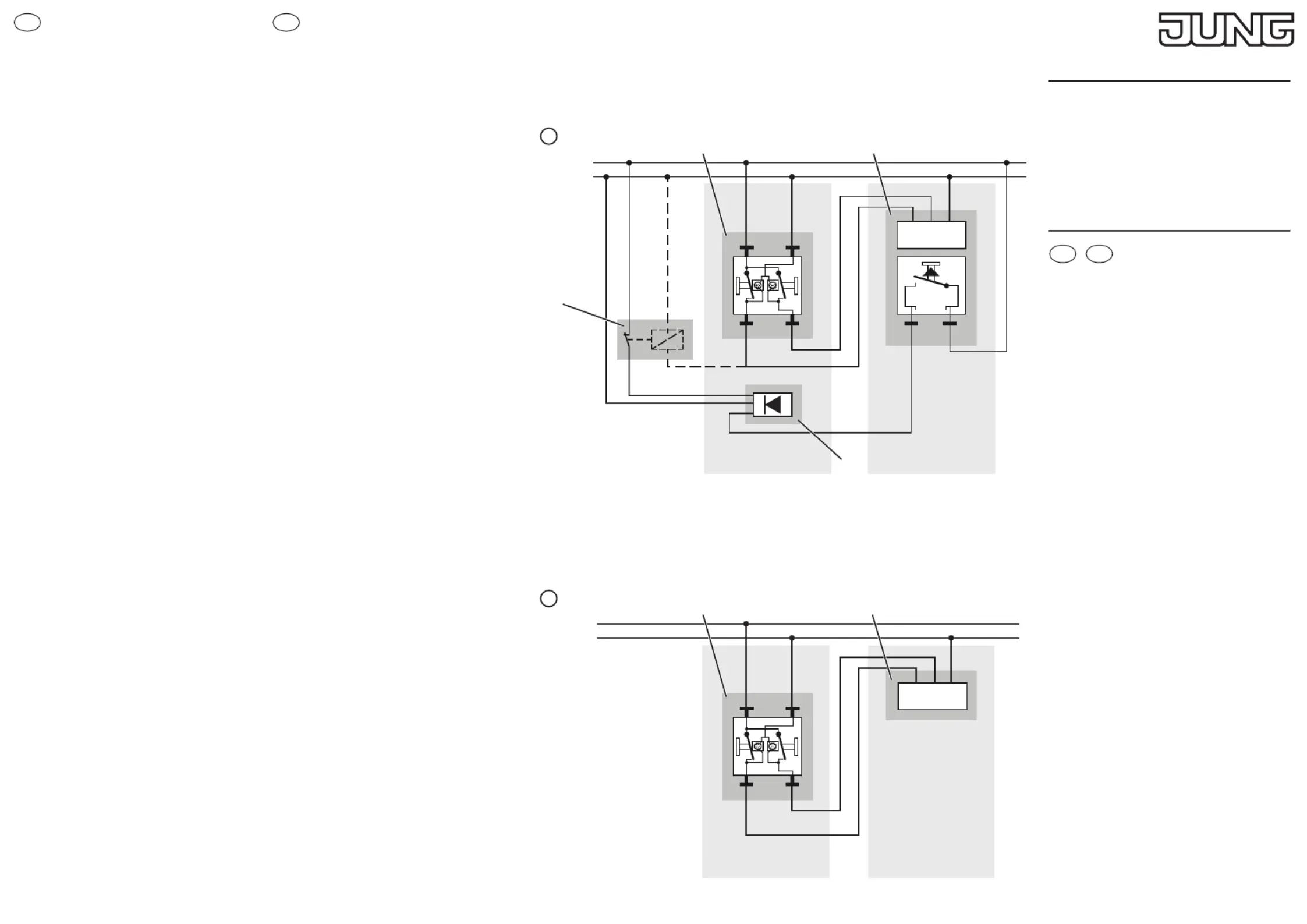

24 V mit Klingel und optionalem

Relais

Bild 1:

1 505KO5VEUM24..

2 531KO..EUM24..

3 ..567-G3..

4 Relais (Schalter)

iRelais: Steuerspannung 24 V, Ö󰀨ner,

potentialfrei

Innenstelle

-Auswahl „Nicht stören“,

rote LED leuchtet (RD)

-Auswahl „Zimmer reinigen“,

grüne LED leuchtet (GN)

Außenstelle

-Signal „Nicht stören“,

rote LED leuchtet (RD)

-Signal „Zimmer reinigen“,

grüne LED leuchtet (BK)

-Klingelfunktion

iMit Relais:

Bei Auswahl „Nicht stören“ ist die Klin-

gelfunktion deaktiviert.

iOhne Relais:

Bei Auswahl „Nicht stören“ ist die Klin-

gelfunktion aktiviert.

28.09.2022 0024019003

ALBRECHT JUNG GMBH & CO. KG

Volmestraße 1

58579 Schalksmühle

GERMANY

Telefon: +49 2355 806-0

Telefax: +49 2355 806-204

[email protected]

www.jung.de

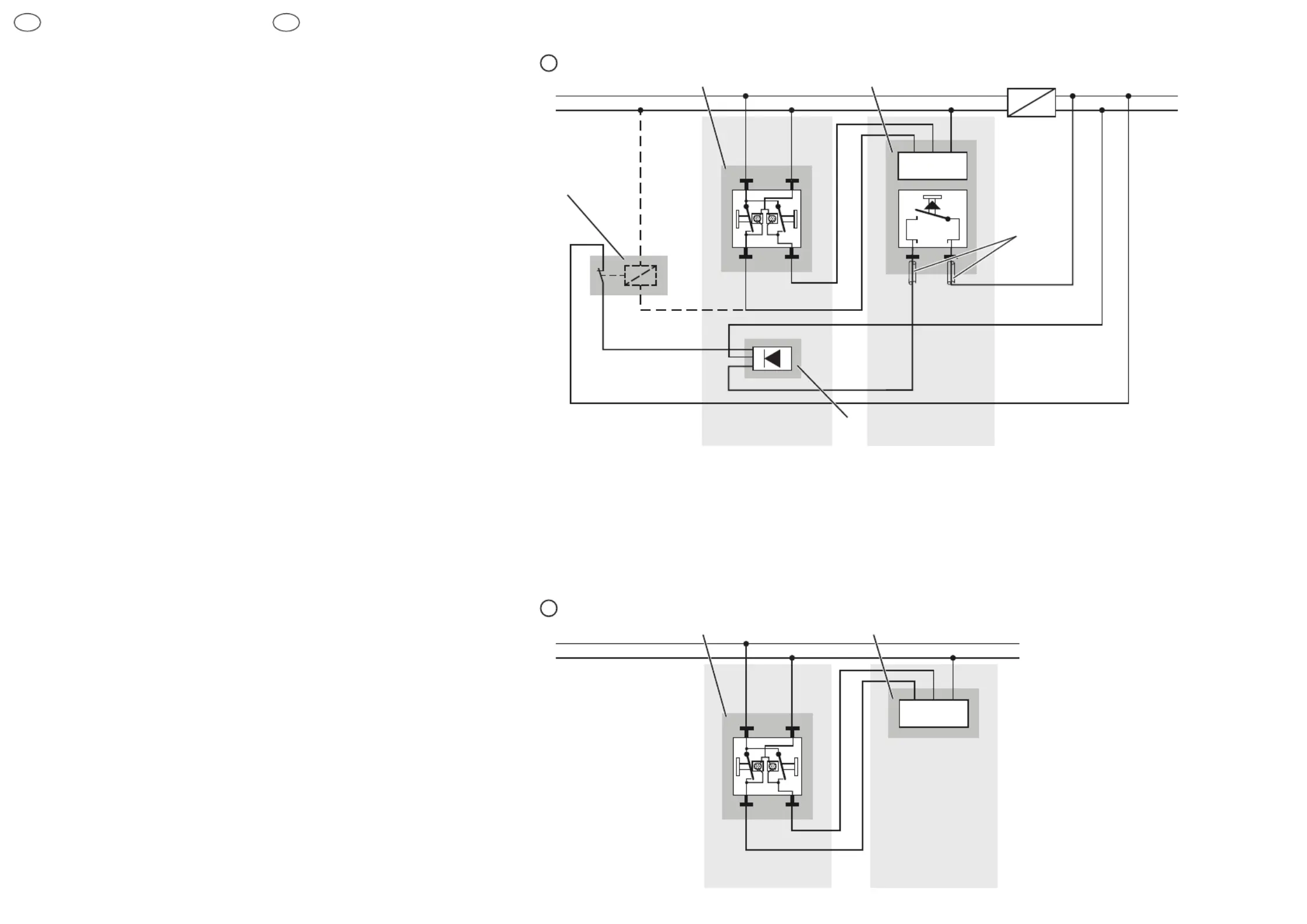

24 V ohne Klingel

Bild 2:

1 505KO5VEUM24..

5 ..CUKO..M24..

Innenstelle

- Auswahl „Nicht stören“,

rote LED leuchtet (RD)

- Auswahl „Zimmer reinigen“,

grüne LED leuchtet (GN)

Außenstelle

- Signal „Nicht stören“,

rote LED leuchtet (RD)

- Signal „Zimmer reinigen“,

grüne LED leuchtet (BK)

GB

GB

DE

DE

Hotel switch insert, room unit

Hotel push-button insert,

corridor unit

24 V with bell and optional relay

Fig. 1:

1 505KO5VEUM24..

2 531KO..EUM24..

3 ..567-G3..

4 Relay (switch)

iRelais: Control voltage 24 V, break

contact, oating contact

Room Unit

-Switch position “Do not disturb”,

red LED lights up (RD)

-Switch position “Make up room”,

green LED lights up (GN)

Corridor Unit

-Signal “Do not disturb”,

red LED lights up (RD)

-Signal “Make up room”,

green LED lights up (BK)

-Bell function

iWith relay:

In switch position “Do not disturb” the

bell function is deactivated.

iWithout relay:

In switch position “Do not disturb” the

bell function is activated.

24 V without bell

Fig. 2:

1 505KO5VEUM24..

5 ..CUKO5M24..

Room Unit

- Switch position “Do not disturb”,

red LED lights up (RD)

- Switch position “Make up room”,

green LED lights up (GN)

Corridor Unit

- Signal “Do not disturb”,

red LED lights up (RD)

- Signal “Make up room”,

green LED lights up (BK)

Hotel-Display
