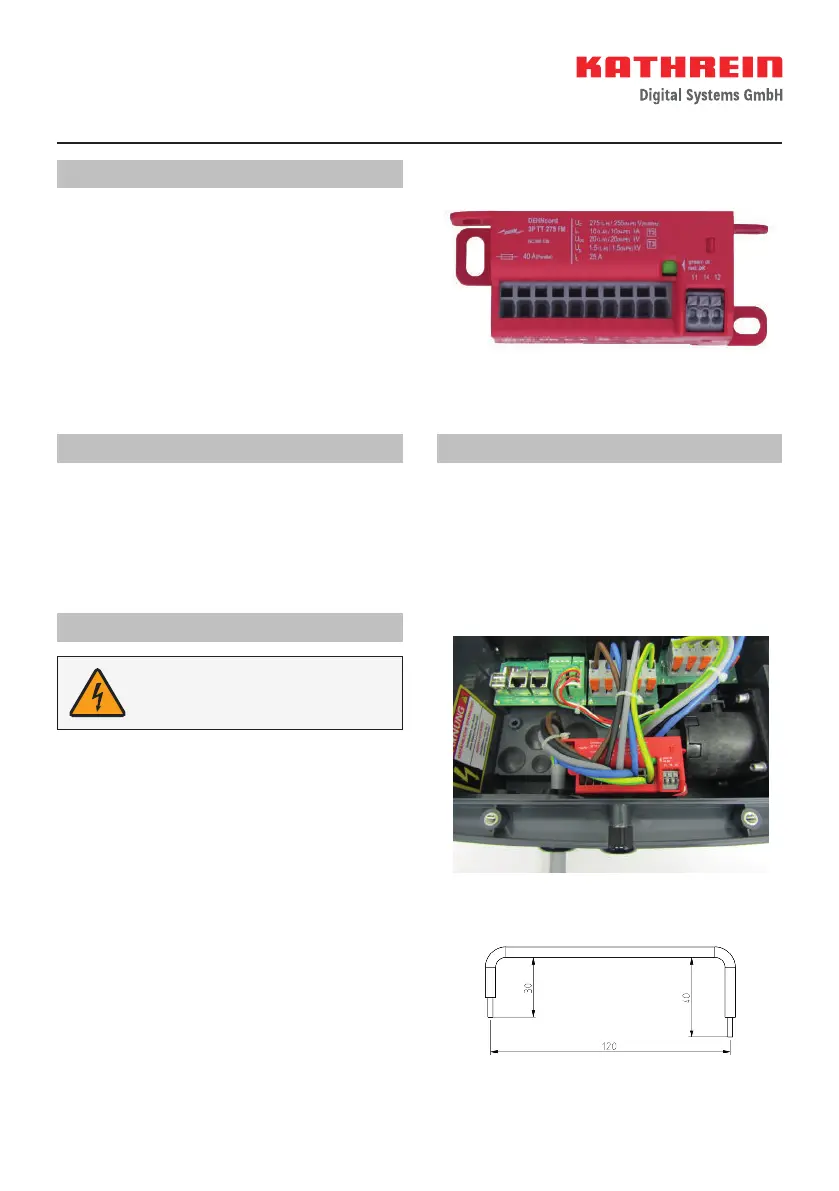

KAZ 23 63020003
Überspannungsschutz für Wallboxen
Beschreibung
Der KAZ 23 erhöht den in Kathrein-Wallboxen
AC20/AC40/AC60/AC40E/AC60E enthaltenen
Überspannungsschutz und schützt die Wallbox
und das angeschlossene Elektrofahrzeug auch
dann zuverlässig vor Beschädigungen, wenn
der Abstand zwischen Hauptverteilungskasten
und Ladestation mehr als 10 m beträgt. Über-
spannungen > 20000 V führen zur Zerstörung
des Geräts. In diesem Fall wechselt die Farbe
der Statusanzeige von Grün in Rot und das Ge-
rät muss ausgetauscht werden.
Merkmale
• Kompakte Bauform
• Optische Statusanzeige
• Fernmeldekontakt
• Push-In-Technik
• Einfache Montage
• Typ 2 + Typ 3 nach EN 61643-11
Lieferumfang
• Überspannungsschutz KAZ 23
• Schraube ∅ 2,5 x 7 mm
• Unterlegscheibe
• 2 x Kabelbinder
• Montage- und Sicherheitshinweise
• Anwendungshinweis
Einbau in Kathrein-Wallboxen
Der Überspannungsableiter KAZ 23 muss im
Hauszuleitungsstrang vor dem Leiterplatten-
Klemmenblock angeschlossen werden. Das
nebenstehende Bild zeigt eine mögliche Ein-
baulage im unteren Bereich der Wallbox und
den Anschluss der Adern.
Beachten Sie die beiliegenden
Montage- und Sicherheits-
hinweise!
1. Entfernen Sie ca. 180 mm vom Außenmantel
des Hauszuleitungskabels und montieren
Sie das Kabel an die Wallbox entsprechend
der dort beiliegenden Bedienungsanleitung.
2. Biegen Sie für die Verbindung vom Über-
spannungsableiter zum Klemmenblock fünf
Adern entsprechend dem nebenstehenden
Bild.
3. Schließen Sie entsprechend der Geräte-
beschriftung die Adern in der Reihenfolge
L1, L2, L3, N, PE (von links nach rechts) an,
wobei jeweils links die Hauszuleitung und
rechts die Leitung zum Klemmenblock
montiert wird.
