Seite 1/4

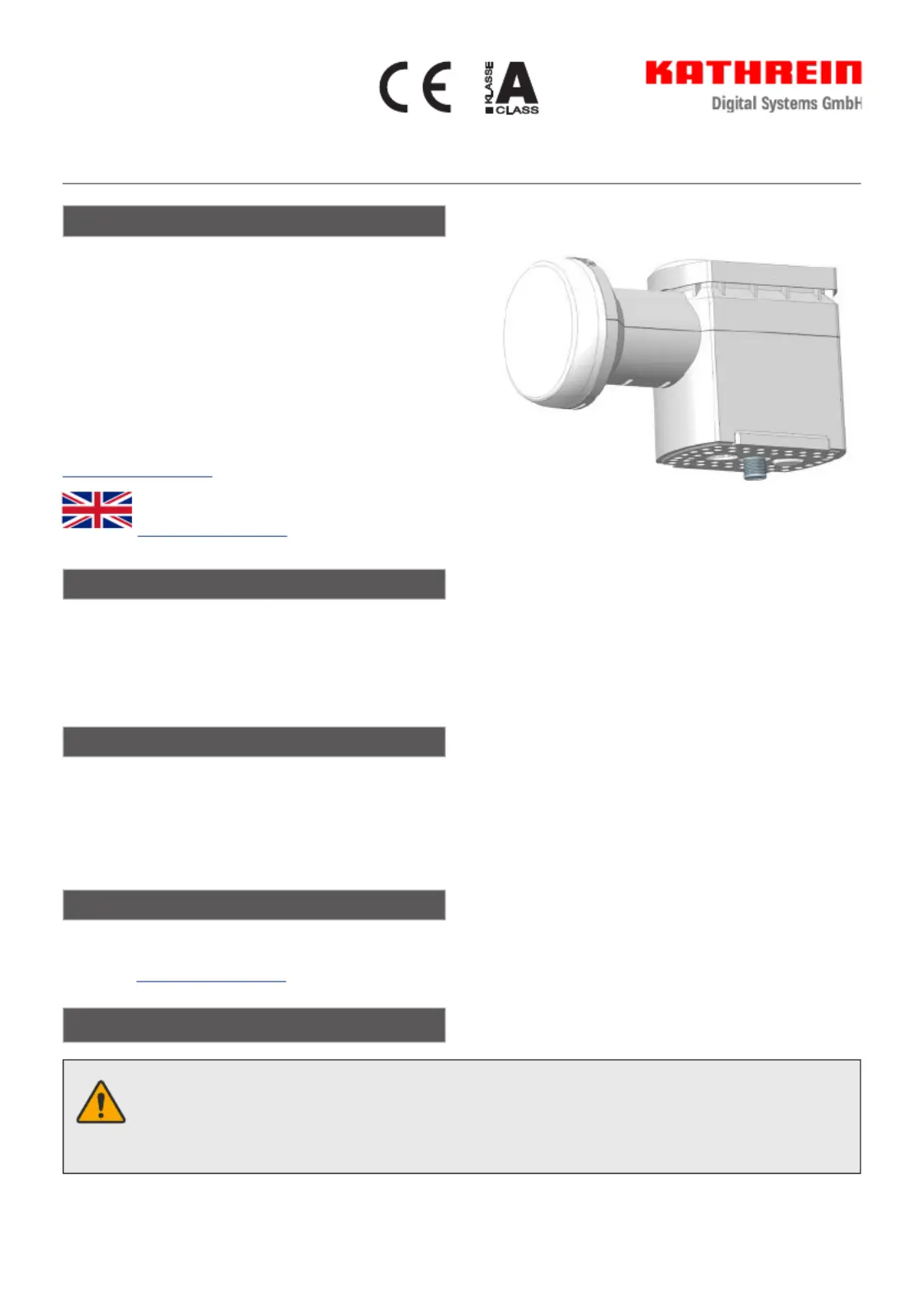

KEL 1310/O 201500005
Optisches LNB
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
►Das Gerät erst installieren und benutzen, nachdem
Sie dieses Dokument gelesen und verstanden
haben.
►Die in diesem Dokument beschriebenen
Maßnahmen immer in der angegebenen Reihen-
folge durchführen.
►Dieses Dokument während der Lebensdauer des
Geräts aufbewahren. Das Dokument an nachfol-
gende Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments finden Sie auf
www.kathrein-ds.com.
You can download an English version of this
user manual from our homepage
www.kathrein-ds.com.
Merkmale
•Einziges optisches LNB am Markt
•Eignet sich für Sat-Antennen mit einer 40-mm-LNB-Aufnahme (KEA 650/750/850/1000)
•Optischer Ausgang über FC/APC-Anschluss
•Integrierte AGC-Regelung
•Spannungsversorgung über F-Buchse mit NCF 18 (nicht im Lieferumfang inbegrien)
Vereinfachte EU-Konformitätserklärung
Hiermit erklärt die Kathrein Digital Systems GmbH dass das Gerät KEL 1310/O (BN: 201500005) der Richtlinie
2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse
verfügbar: www.kathrein-ds.com
Bestimmungsgemäßer Gebrauch
Das optische LNB KEL 1310/O dient ausschließlich zur Verteilung von Satellitensignalen mittels Glasfaserkabeln in
Verbindung mit den optischen Empfängern OEW 20 und OEW 20/T. Jegliche anderweitige Nutzung oder die Nicht-
beachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Der Hersteller haftet nicht für Unfälle des Anwenders am geöneten Gerät.
Eigenmächtiges Önen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruchs.
Montage- und Sicherheitshinweise
►Vor der Montage des Speisesystems die Sicherheitshinweise im Anwendungshinweis der Kathrein
Euroline-Sat-Antennen lesen.
►Die Sicherheitshinweise für Sat-Antennen und Speisesysteme sind identisch.
►Beachten Sie die Sicherheitshinweise des Schaltnetzteils NCF 18.
Optische Steckverbinder FC/APC
►Nicht benutzte optische Ausgänge des optischen Verteilnetzes sind mit dem Abschluss OTS 1
abzuschließen.
►Für eine bestmögliche Leistung der optischen Verteilanlage wird empfohlen ausschließlich opti-
sches Verteilmaterial von Kathrein zu verwenden.
►Vor jedem Anschließen optischer Steckverbinder sollten diese stets gereinigt und geprüft werden,
um eine Beschädigung des optischen Anschlusses am Gerät zu vermeiden und mögliche Beein-
trächtigungen der Signalqualität zu verhindern (opt. Pegel, Dämpfung, Rückflussdämpfung).
►Steckerendflächen dürfen auf keinen Fall verschmutzt, verkratzt oder beschädigt sein.
►Während der Installation und des Transports müssen optische Steckverbinder und Anschlüsse
stets mit den mitgelieferten Staubschutzkappen geschützt werden.
Sicherheit von Laserprodukten
Die optischen Sendermodule enthalten Laserdiodenquellen. Diese Geräte sind gemäß IEC 60825-1:
„Sicherheit von Lasereinrichtungen, Teil 1: Klassifizierung von Anlagen und Anforderungen“ als Laser-
produkt der Klasse 1M eingestuft.
Während des Gerätebetriebs ist Folgendes zu Beachten:
►Das Gerät darf nur von Personal bedient werden, das die erforderlichen Schulungen über den
Umgang mit optischen und elektrischen Geräten erhalten hat und über Sicherheitsanweisungen
für den Umgang mit Lasern unterrichtet worden ist.
►Nicht önen oder am Gerät manipulieren!
►Schauen Sie auf keinen Fall in das Innere der optischen Anschlüsse oder an aktiven Geräten
angeschlossene Glasfasern mit bloßem Auge und/oder mit optischen Instrumenten (Mikroskop,
Augenlupe, Vergrößerungsglas, usw.)! Dies kann schwere gesundheitliche Schäden und bleibende
Augenschäden verursachen. Die Laserstrahlung im Wellenlängenbereich von 1200 - 1600 nm ist
für das menschliche Auge nicht sichtbar.
►Bei Arbeiten am optischen Verteilnetz sicherstellen, dass die Laser der angeschlossenen Sender
durch Abschalten der Versorgungsspannung aus sind.
►Vergewissern Sie sich vor der Verwendung solcher Geräte immer, dass die Spannungsversorgung
unterbrochen ist oder trennen Sie das Gerät, vollständig von allen Energiequellen.
►Verwenden Sie zur Überprüfung der Lichtleistung immer ein dafür ausgelegtes Messgerät, z. B.
ein optisches Leistungsmessgerät.
►Betreiben Sie das Gerät ausschließlich mit unbeschädigten Glasfaserkabeln und optischen
Verteilnetzkomponenten.

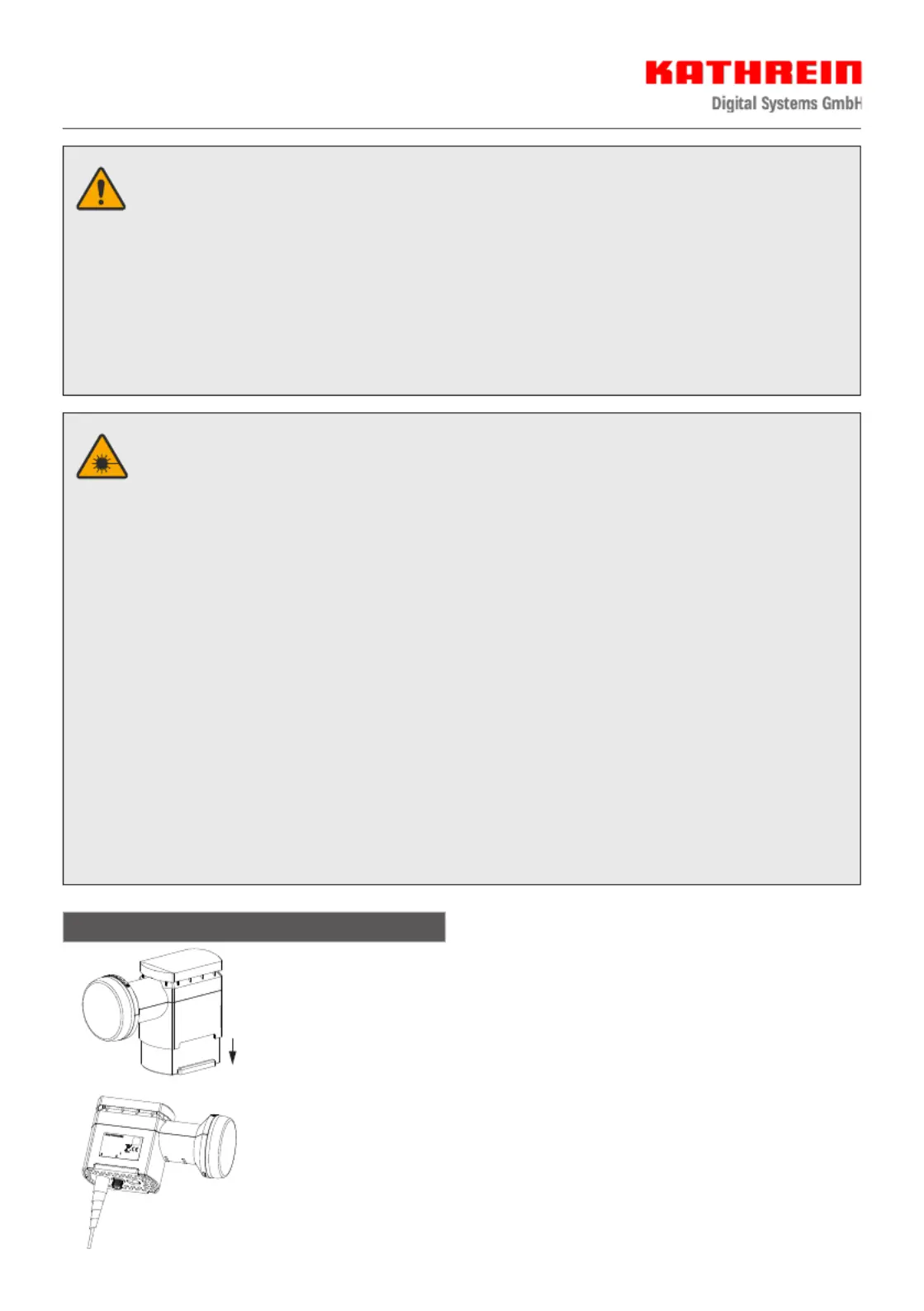

Installationshinweise
1. Die Steckerabdeckung durch seitliche Druckanwendung abnehmen.
2. Das Glasfaserkabel in die entsprechende Önung in der Steckerab-
deckung einführen.
3. Den Stecker des Glasfaserkabels am LNB-Adapter montieren.
4. Die Schutzfolie vom Isolierband entfernen.
5. Das Isolierband auf den optischen Stecker aufbringen (die Isolierband-
seite ist unerheblich).
DE - 83022 Rosenheim
DC in
Optisches LNB
10,7 - 12,75 GHz
LO 10,4 GHz
KEL 1310/O 201500005
Opt.

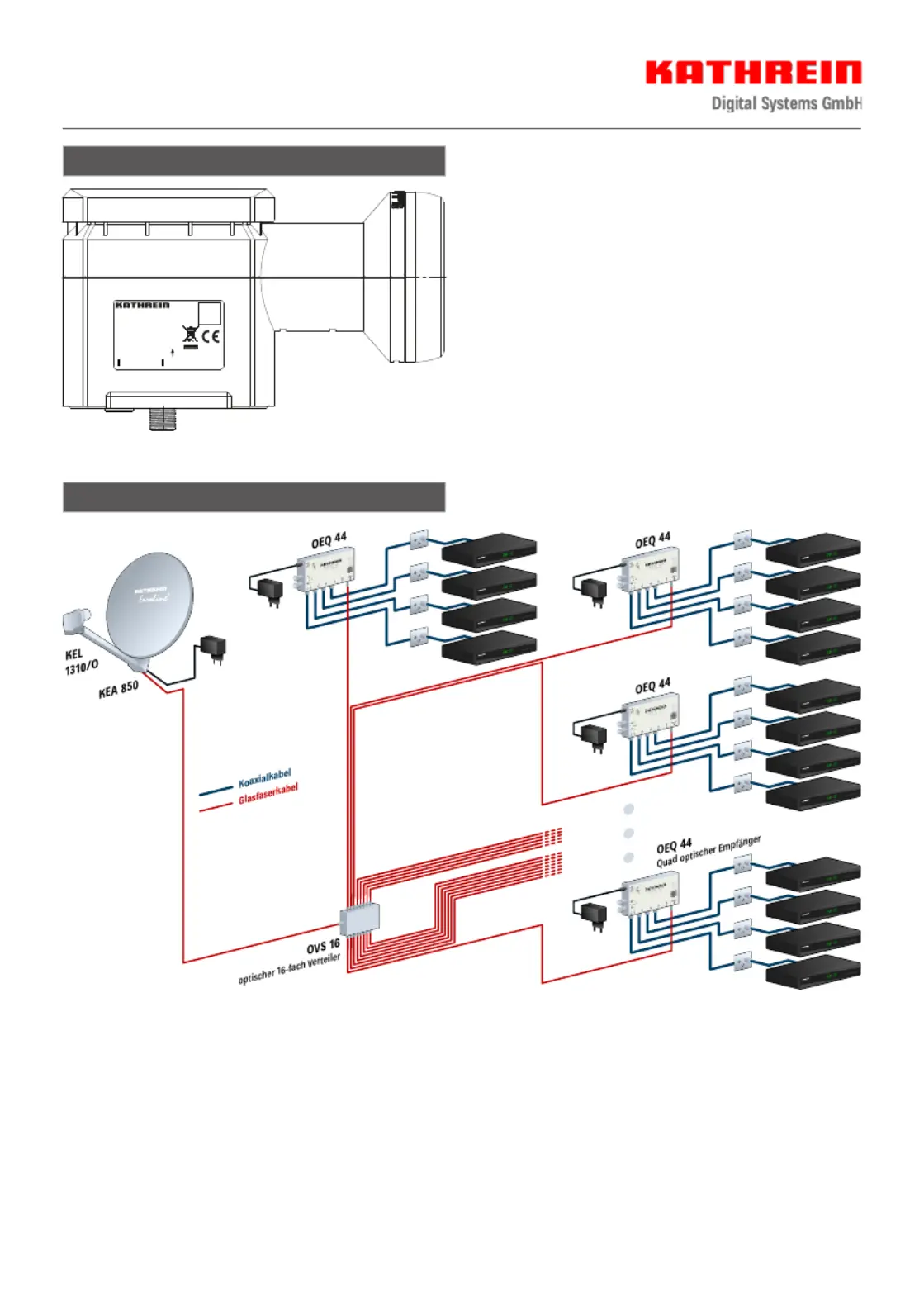

Anschlüsse
1. Anschluss für den optischen Ausgang (FC/APC)
2. F-Buchse für die Spannungsversorgung (10 – 20
VDC) über das Kathrein NCF 18
Zum Feinabgleich der Antennenposition, z. B. mit
dem MSK 140, kann hier das horizontale ZF-Signal
gemessen werden.
1
2
DE - 83022 Rosenheim
DC in
Optisches LNB
10,7 - 12,75 GHz
LO 10,4 GHz
KEL 1310/O 201500005
Opt.
Anwendungsbeispiel
