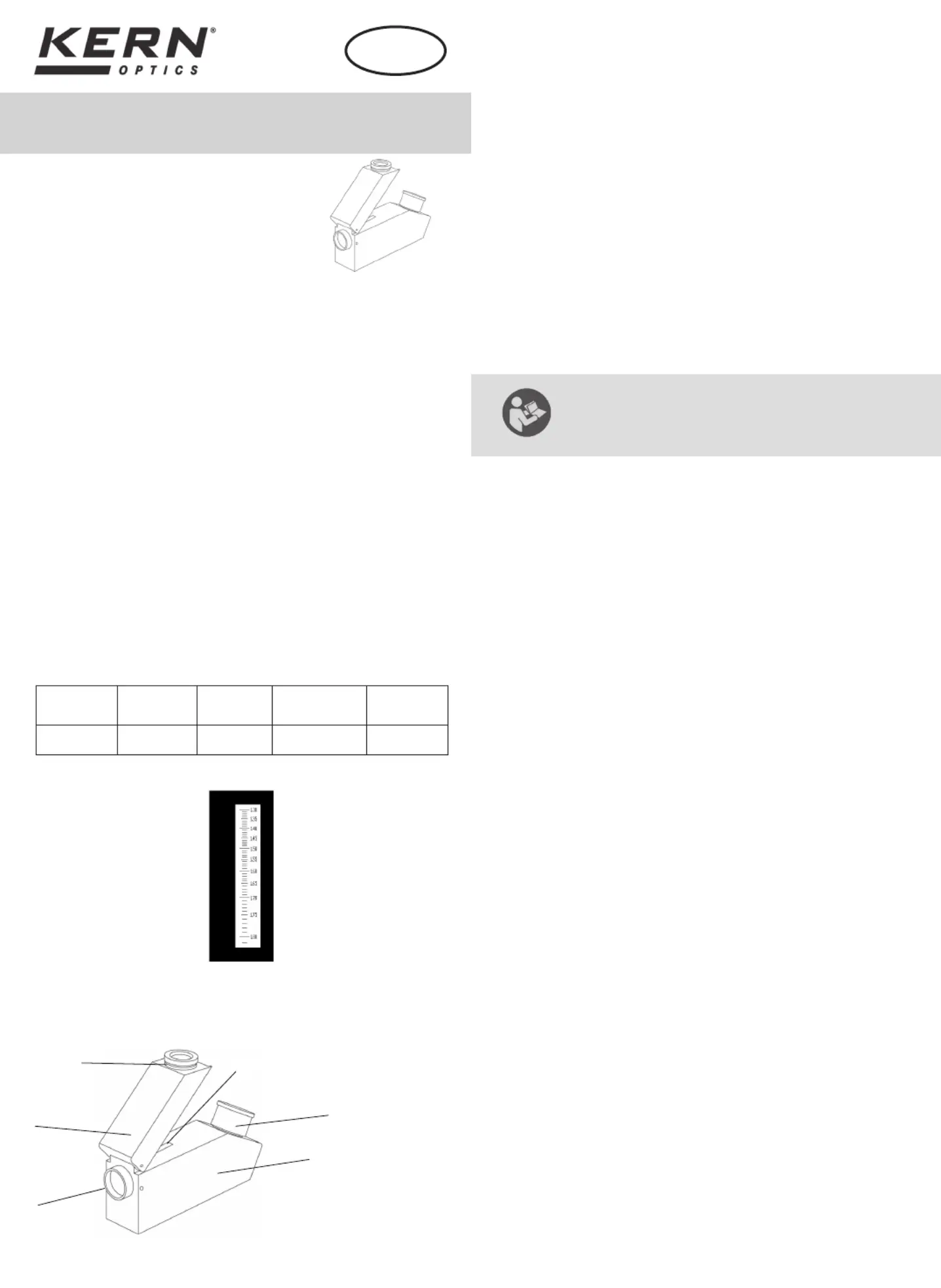

KERN ORA 1GG Bedienungsanleitung
Lies die bedienungsanleitung für KERN ORA 1GG (2 Seiten) kostenlos online; sie gehört zur Kategorie Messung. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 3.7 Sterne aus 2 Bewertungen. Hast du eine Frage zu KERN ORA 1GG oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/2
1
6
5
3
2
4
INHALTSVERZEICHNIS
1 Technische Daten 1 ...........................................................................................
2 Gerätebeschreibung ......................................................................................2
3 Grundlegende Hinweise 3 ................................................................................
3.1 Bestimmungsgemäße Verwendung 3 .............................................................
3.2 Gewährleistung ..............................................................................................3
4 Grundlegende Sicherheitshinweise 4 .............................................................
4.1 Hinweise in der Betriebsanleitung beachten 4 ..............................................
4.2 Warnung ..........................................................................................................4
5 Lieferumfang ..................................................................................................5
6 Vor der ersten Benutzung 6 .............................................................................
7 Handhabung / Messung 6 ................................................................................
7.1 Justieren mit dem Kalibrierkörper 7 ...............................................................
7.2 Meßvorgang ................................................................................................ 8-9
8 Reinigung und Wartung 10 ..............................................................................
9 Aufbewahrung ............................................................................................. 11
10 Service.......................................................................................................... 11
11 Entsorgung ................................................................................................... 12
12 Weitere Informationen 12 ...............................................................................
Beispiel der Skala für ORA 1 GG
1. Technische Daten
Modell
KERN
Messbereich
und Skalen
Skalenteilung
Genauigkeit
Abmessungen
Produkt
Nettogewicht
ORA 1 GG
RI: 1,30-1,81 nD
0,01 nD
130x20x30mm 0,400kg
Betriebsanleitung
Analoges Refraktometer
KERN & Sohn GmbH
KERN ORA 1 GG Analog nD
Gemologie / Edelsteine
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-
[
0
]
7433-9933-0
Fax: +49-
[
0
]
7433-9933 -149
Internet: www.kern-sohn.com
D
3. Grundlegende Hinweise
3.1 Bestimmungsgemäße Verwendung
Das Refraktometer ist ein Messinstrument zur Bestimmung des Brechungsindex
von Edelsteinen. Es nutzt dafür das Verhalten von Licht am Übergang zwischen
einem Prisma mit bekannten Eigenschaen und dem zu prüfenden Stoff.
Wird das Refraktometer zu anderen Zwecken eingesetzt, ist dies bestimmungs-
widrig und birgt Gefahren. Für mögliche Schäden, die durch nicht bestimmungs-
gemäße Verwendung verursacht werden, haet der Hersteller nicht.
3.2 Gewährleistung
Die Gewährleistung erlischt bei:
Nichtbeachten der Vorgaben aus der Betriebsanleitung
Verwendung außerhalb der beschriebenen Anwendungen
Veränderung oder Öffnen des Gerätes
Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten
natürlichem Verschleiß und Abnützung
2. Gerätebeschreibung
1. Beleuchtungsöffnung mit Filter
2. Deckel
3. Polarisationsfilter
4. Prisma
5. Okular
6. Gehäuse
2
3
6
4
5
1
Version 1. /2011 05 6
4. Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten
Betriebsanleitung vor der Inbetriebnahme sorgfältig durchlesen,
selbst dann, wenn Sie bereits über Erfahrungen mit
KERN-Refraktometern verfügen.
Alle Sprachversionen beinhalten eine unverbindliche Übersetzung.
Verbindlich ist das deutsche Originaldokument.
4.2 Warnung
Vermeiden Sie den Kontakt von Säure mit Haut oder Augen. Spülen Sie verätzte
Haut mit viel Wasser. Duschen Sie, wenn größere Bereiche betroffen sind.
Wenn die Augen verätzt wurden, spülen Sie die Augen bei geöffneten Lidern mit
lauwarmem, fließendem Wasser von außen nach innen. Spülen Sie die Augen
mindestens 15 Minuten lang. Anschließend suchen Sie bitte sofort einen
Arzt / Augenarzt auf.
Reinigen Sie das Refraktometer nach jedem Gebrauch gründlich.
Das Refraktometer darf keinen extremen Temperaturen, starken mechanischen
Beanspruchungen, keiner direkten, intensiven Sonneneinstrahlung oder hoher
Feuchtigkeit ausgesetzt werden.
Dieses Refraktometer ist kein Spielzeug, es gehört nicht in Kinderhände.
Stellen Sie sicher, dass Sie während der Benutzung des Refraktometers keine
Stöße oder ähnliches erhalten, da dies zu gefährlichen Augenverletzungen
führen kann.
Berühren Sie die Linsen nicht mit den Fingern.
5. Lieferumfang
Überprüfen Sie nach dem Auspacken und vor der ersten Inbetriebnahme, ob alle
Teile im Lieferumfang enthalten sind. Tauschen Sie beschädigte oder defekte
Teile sofort um und nehmen Sie sie nicht in Betrieb.
▸ Refraktometer
▸ Aufbewahrungsbox
▸ Pipette
▸ Justierwerkzeug
▸ Reinigungstuch
▸ blockKalibrier
▸ Kontaktflüssigkeit ( )Diiodmethan
6. Vor der ersten Benutzung
Entfernen Sie die Schutzfolie (falls vorhanden) von der Prismenfläche
[
4
]
.
7. Handhabung / Messung
Mit dem Refraktometer kann schnell und präzise der Brechungsindex von
Edelsteinen bestimmt werden. Bitte fassen Sie das Messgerät nur mit trockenen
Händen an.
Einige Edelsteine sind einfach brechend, Sie haben nur eine Brechungszahl.
Andere Edelsteine - und zwar die meisten - haben zwei verschiedene
Brechungszahlen.
Doppelbrechung ist ein Maß des Unterschiedes zwischen zwei Brechungszahlen
in doppelt brechenden Edelsteinen und liegt im Bereich zwischen
0,003 und 0,287.
Nur sehr wenige Edelsteine sind einfach brechend – die einzigen bekannten
Edelsteine mit dieser Eigenschaft sind Diamant, Spinell und Granat.
Das Refraktometer für Edelsteine ist klein, leicht und wird häufig für das
Juw
elengeschä eingesetzt.
7
14
8
9
10
12
11
13
Achtung!
Die Umgebungs- / Raumtemperatur und die Probentemperatur
beeinflussen das Messergebins des Refraktometers.
Die Skalen sind auf eine Umgebungstemperatur von +20 °C ausgelegt!
7.1 Justieren mit dem Kalibrierkörper
Vor jeder Messung sollte eine Justierung durchgeführt werden.
Dazu bitte von der Kontaktflüssigkeit
(
Diiodmethan
)
einen Tropfen auf das
Messprisma
[
4
]
geben. Den Kalibrier mit der glatten, ebenen Fläche auf das block
Prisma legen. Nur leicht andrücken. Es dürfen keine Luftbläschen zwischen Körper
und Prisma eingeschlossen werden. Den Körper abdunkeln. Dazu den Deckel
[
2
]
schließen.
Bitte nun durch das Okular sehen. Jetzt sollte der Wert 1,51 an der hell / dunkel5
Linie angezeigt werden.
Wird ein anderer Wert angezeigt, dann muß das Refraktometer justiert werden.
Dies kann nur in einer Fachwerkstatt gemacht werden.
Dann das Refraktometer wieder reinigen. Siehe Punkt 8.
7.2 Messvorgang
*
Refraktometer mit trockenen Händen anfassen. Das Refraktometer stets auf eine
ebene Tischfläche stellen und während des gesamten Messvorganges nicht kippen oder
mit den Händen hochhalten. Heben Sie die Prismenabdeckung
[
2
]
an und bringen
Sie nur wenige Tropfen de auf die Prismenfläche r Kontaktflüssigkeit*
[
4
]
auf. Jetzt
den Edelstein mit einer möglichst ebenen Fläche auf das Prisma
[
4
]
legen.
Zwischen dem Edelstein und dem Prisma [
4
]
befindet sich nun ein Ölfilm. Die
Prismenabdeckung
[
2
]
schließen ca. 30 Sekunden warten (zwecks optimaler und
Temperaturanpassung zwischen Probe und Gerät).
Sehen Sie durch das Okular
[
5
]
auf die Messskala. Richten Sie das Refraktometer
dabei mit seiner Beleuchtungsöffnung
[
1
]
gegen eine möglichst helle Lichtquelle.
(Wenn das Tageslicht nicht ausreichen sollte, kann mit einer LED nachgeholfen werden).
Heben oder senken Sie das Okular
[
5
]
zum Scharfstellen der Optik.
Je nach Art des Edelsteins zeigt Ihnen nun die Hell-Dunkel-Grenze auf der Skala das
Ergebnis an.
Zur Bestimmung des Doppelten Brechungsindex bitte den Polarisationsfilter
[
3
]
herausschrauben und auf das Okular
[
5
]
aufstecken. Durch Drehen des Polarisa-
tionsfilters
[
3
]
die Hell-Dunkel-Grenze auf der Skala scharf stellen und den Wert
ablesen. Jetzt den Edelstein um 90° Drehen und die Messung wie hier
beschrieben erneut . Den zweiten Wert ebenfalls ablesen.durchführen
Die Differenz zwischen dem ersten und zweiten Wert ist die Doppelbrechnung.
Sie liegt bei doppelt brechenden Edelsteinen zwischen 0,003 und 0,278.
Nach der Messung den Polarisationsfilter
[
3
]
wieder in seine Halterung am
Deckel
[
8
]
schrauben.
Reinigen Sie die mitgelieferte Pipette
[
8
]
und das Refraktometer nach erfolgter
Messung sorgfältig.
Achtung!
Entfernen Sie nach allen Messungen die Flüssigkeiten mit einem
fusselfreien, saugfähigen Tuch von der Prismenfläche
[
4
]
. Reinigen Sie
das Prisma und die Prismenabdeckung danach mit einem mit Wasser
oder nötigenfalls mit Alkohol angefeuchteten Tuch sorgfältig und trocknen
Sie beide Teile mit einem weichen, trockenen und fusselfreien Tuch ab.
Vermeiden sie hierbei das Reiben auf dem Prisma
[
4
]
.
8. Reinigung und Wartung
Reinigen Sie das Refraktometer mit einem weichen, fusselfreien, mit Wasser oder
nötigenfalls mit Alkohol angefeuchteten Tuch und verwenden Sie keine aggressiven
und scheuernden Reinigungsmittel. Niemals das Gerät in Wasser tauchen oder in
fließendes Wasser halten. Fassen Sie das Gerät niemals mit nassen oder feuchten
Händen an.
Das Messprisma
[
4
]
niemals mit hartem Werkzeug aus Kunststoff, Holz, Gummi,
Metall, Glas o.ä. berühren. Harte Gegenstände können das relativ weiche
Prismenglas schnell beschädigen, was zu Messfehlern führt.
Das Refraktometer ist wartungsfrei.
Die Reinigung ist jeweils direkt vor und nach jedem Gebrauch des Refraktometers
durchzuführen um die Lebensdauer des Refraktometers zu maximieren und die
Messergebnisse zu optimieren.
9. Aufbewahrung
Lagern Sie das Refraktometer in einer trockenen, nicht korrosionsgefährdeten
Umgebung, möglichst zwischen 10 °C und 30 °C.
10. Service
Sollten Sie trotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetrieb-
nahme oder Bedienung haben, oder sollte wider Erwarten ein Problem aureten,
setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur
von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden.
11. Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die
örtlichen Recyclingstellen entsorgen können.
Die Entsorgung von Aufbewahrungsbox und Gerät ist vom Betreiber nach
gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.
12. Weitere Informationen
Abbildungen können geringfügig vom Produkt abweichen. Änderungen, die
dem technischen Fortschritt dienen, vorbehalten, Dekoration nicht enthalten.
Refraktometer möglichst nicht direktem Sonnenschein aussetzen!
Refraktometer niemals mit Lösungsmitteln in Kontakt bringen
9
!
!
*Weitere Informationen zu Messung
Die in der Standardausstattung entahltene Kontaktflüssigkeit (Diiodmethan) besitzt
einen Brechungsindex von 1,7425 nD.
Wenn der zu Edelstein einen Brechungsindex besitzt, der 1,7425 nD testende
überschreitet, muss eine andere Kontaktflüssigkeit (Anderson-Lösung) verwendet
werden, deren Brechungsindex höher ist als der des Edelsteins.
Produktspezifikationen
| Marke: | KERN |
| Kategorie: | Messung |
| Modell: | ORA 1GG |
Brauchst du Hilfe?
Wenn Sie Hilfe mit KERN ORA 1GG benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Messung KERN
17 Juni 2025
17 Juni 2025
17 Juni 2025
17 Juni 2025
17 Juni 2025
17 Juni 2025
17 Juni 2025
17 Juni 2025
17 Juni 2025
17 Juni 2025
Bedienungsanleitung Messung
- Smartwares
- Dahua Technology
- Vimar
- Carrier
- Be Cool
- Hager
- Grundfos
- Fluke
- Voltcraft
- Kogan
- Trotec
- Innoliving
- Sonel
- PCE Instruments
- SHX
Neueste Bedienungsanleitung für -Kategorien-
17 Juni 2025
16 Juni 2025
16 Juni 2025
16 Juni 2025
16 Juni 2025
16 Juni 2025
14 Juni 2025
14 Juni 2025
14 Juni 2025
14 Juni 2025
