DEUTSCH
1. Stromquellen-EINGANG (USB-A)
2. Last-AUSGANG (USB-A)
3. Taste „Mode“ (Modus)
4. LCD-Display
A. DC-Spannung
B. DC-Strom
C. Kapazität/Abgegebene Ladung (mAh)
D. Abgegebene Energie (Wh)
E. Widerstand (Ω)
F. Verstrichene Zeit (Std:Min:Sek)
G. M:1 M:2Speicherort ( , etc.)
H. CLRSpeicher löschen/zurücksetzen („ “)
HINWEIS: Keine vom Benutzer wartbaren Teile enthalten.

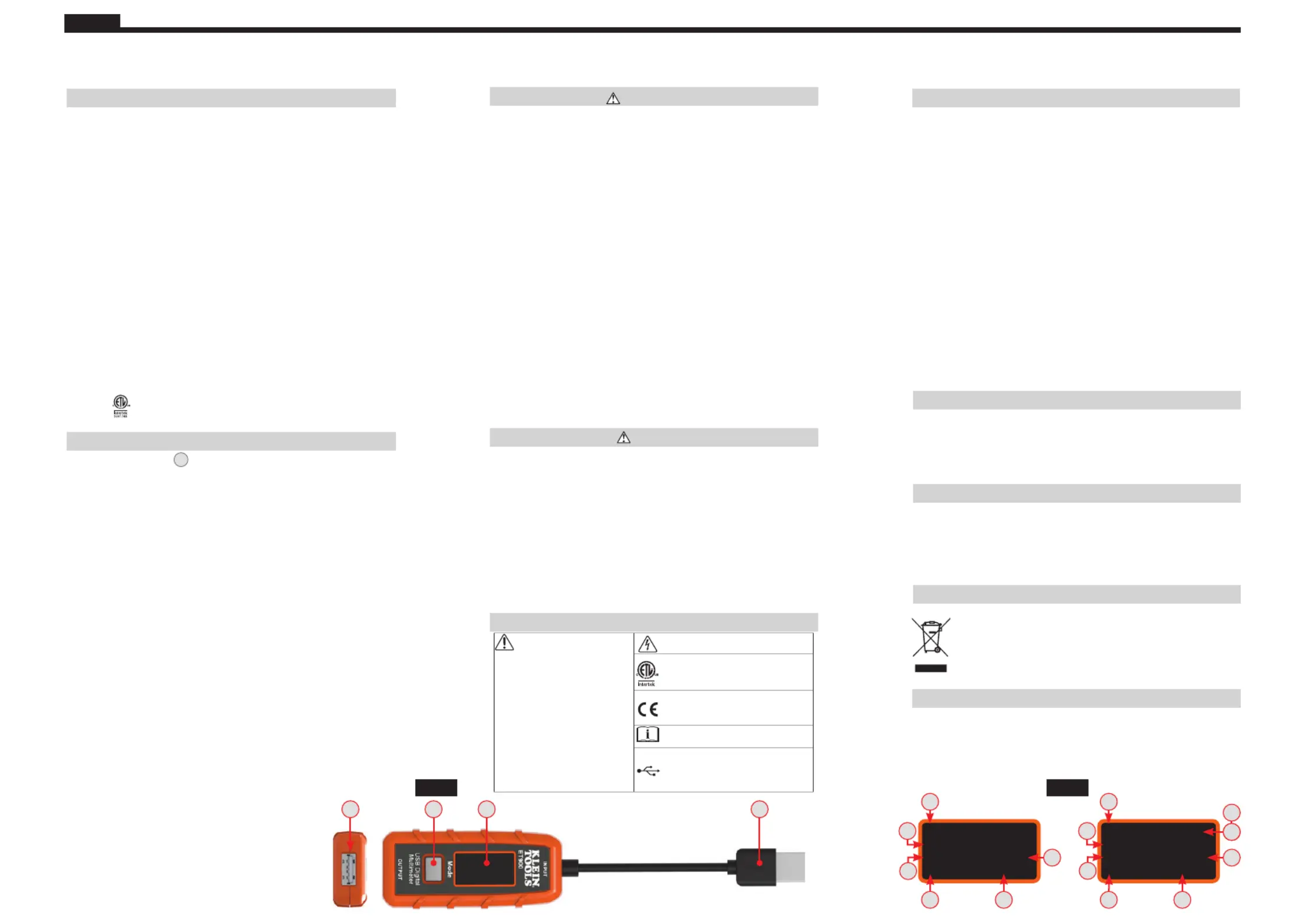

Abb. 1 Abb. 2
32 4 1
ET900
GEBRAUCHSANLEITUNG – DIGITALES USB-MESSGERÄT – TYP A
BETRIEBSANLEITUNG
ÜBERWACHUNGSMODUS
HINWEIS: Der Eingangsstecker muss mit einem eingeschalteten
USB-Gerät verbunden sein, bevor das nachgeschaltete Gerät
an die Ausgangsbuchse angeschlossen wird.
„Nachgeschaltetes
Gerät“ bezieht sich auf jedes Gerät, das Strom über USB beziehen
kann.
1. Verbinden Sie den Eingangsstecker mit dem USB-Anschluss, der
überwacht werden soll.
• Das Display schaltet sich mit dem Klein Tools Logo ein und geht
dann schnell zum Standardbildschirm über (Abb. 2).
• Wenn der Quell-Anschluss mit Strom versorgt wird, zeigt er nur
die anliegende Spannung im Betriebsbereich von 3–20VDC an.
HINWEIS: Die meisten USB-Anschlüsse liefern ~5VDC.
2. Schließen Sie das ladende Gerät an die Ausgangsbuchse des
ET900 an. Das Display zeigt die aktuellen Messwerte an (Abb. 2).
HINWEIS: „mAh“ wird nur zurückgesetzt, wenn die Stromquelle
getrennt ist.
REINIGUNG
Stellen Sie sicher, dass das Prüfgerät sowohl von der Eingangs- als
auch der Ausgangsbuchse getrennt ist. Wischen Sie das gesamte
Gerät mit einem sauberen, trockenen, faserfreien Tuch ab.
•
Verwenden Sie KEINE Scheuer- oder Lösungsmittel.
LAGERUNG
Setzen Sie das Gerät keinen hohen Temperaturen oder
Luftfeuchtigkeiten aus. Wurde der Prüfer einige Zeit unter extremen
Bedingungen außerhalb der in den allgemeinen technischen Daten
angegebenen Grenzwerte aufbewahrt, stellen Sie zunächst wieder
normale Betriebsbedingungen her, bevor Sie diesen verwenden.
ENTSORGUNG/RECYCLING
Entsorgen Sie das Gerät und sein Zubehör nicht über
den Hausmüll. Gerät und Zubehör müssen den lokalen
Vorschriften entsprechend entsorgt werden. Weitere
Informationen finden Sie unter www.stiftung-ear.de oder
www.bmlfuw.gv.at.
KUNDENSERVICE
NetPeppers
Perchastr. 8e, 82319 Starnberg +49-89-219097300
[email protected] www.netpeppers.com
WARNUNGEN
Beachten Sie folgende Anweisungen, um einen sicheren Betrieb und
eine sichere Wartung des Geräts zu gewährleisten. Bei Nichtbeachtung
dieser Warnungen können schwere bis lebensgefährliche Verletzungen
verursacht werden.
• KEINENDieses Prüfgerät zeigt Stromwert unter 50Ma an, selbst wenn
es diesen durchlässt.
HINWEIS: Das Display zeigt als Stromwert Null an.
• NICHT mit Anschlüssen verwenden, die außerhalb des zulässigen
Spannungs- und Strombereichs betrieben werden.
• Überprüfen Sie vor jeder Verwendung die korrekte Funktionsweise des
Prüfgeräts, indem Sie eine bekannte Spannung oder Stromstärke messen.
• NIEMALS an einen Stromkreis anschließen, bei dem Spannung
oder Stromstärke den maximal zulässigen Wert für dieses Gerät
überschreitet. Gehen Sie bei der Arbeit mit Spannungen von mehr
als 25V AC RMS bzw. 60VDC mit der gebotenen Vorsicht vor. Bei
Spannungen dieser Stärke besteht Stromschlaggefahr.
Spannungen
über 24VDC beschädigen das Produkt.
Das Display zeigt in diesem
Fall „OVERLOAD“ an und die Ausgangsbuchse wird deaktiviert.
• NIEMALS während eines Gewitters oder bei feuchten
Witterungsbedingungen verwenden.
• NICHT verwenden, wenn das Prüfgerät beschädigt zu sein scheint.
• Beachten Sie in jedem Fall die lokalen und nationalen
Sicherheitsbestimmungen. Bei der Arbeit an gefährlichen aktiven Leitern
muss persönliche Schutzausrüstung getragen werden, um Verletzungen
durch Stromschlag und Lichtbogen zu vermeiden.
VORSICHT
• NIEMALS versuchen, dieses Prüfgerät zu reparieren. Es gibt keine
wartbaren Teile.
• NIEMALS dieses Prüfgerät in irgendeiner Weise modifizieren.
• KEINENSetzen Sie den Spannungsprüfer Extremtemperaturen und
keiner hohen Luftfeuchtigkeit aus.
• KEINENDieses Prüfgerät kann Quell-Anschluss überprüfen, wenn eine
der folgenden Bedingungen eintritt:
• Der USB-Anschluss oder -Stecker ist nicht richtig angeschlossen.
• Das Quellgerät wird ausgeschaltet. Einige tragbare Speicherbatterien
verfügen über eine automatische Abschaltung oder einen Standby-
Modus, um Strom zu sparen, wenn keine Last vom nachgeschalteten
Gerät erfasst wird.
SYMBOLE AUF DEM PRÜFGERÄT
Wichtige Informationen:
Alle Benutzer dieses
Prüfgeräts müssen vor
dessen Verwendung
alle Warnungen,
Vorsichtshinweise,
Sicherheitsinformationen
und Anweisungen in
dieser Anleitung lesen,
verstehen und befolgen.
Eine Nichtbeachtung
kann zu schweren und
lebensgefährlichen
Verletzungen führen.
Warnung – Stromschlaggefahr
Dieses Produkt wurde von Intertek
unabhängig geprüft und entspricht den
geltenden veröffentlichten Standards
EG-Kennzeichnung: Das Gerät entspricht
den Richtlinien im europäischen
Wirtschaftsraum
Vor Gebrauch lesen
USB
ALLGEMEINE TECHNISCHE DATEN
Das Klein Tools ET900 ist ein digitales USB-Messgerät für USB-A (Typ A)
Anschlüsse. Es dient zur genauen und zuverlässigen Messung und zeigt die
Spannung, den Strom, die Kapazität, Energie und den Widerstand des USB-
Anschlusses gleichzeitig an. Es kann mit jedem USB-A-Anschluss betrieben
werden, der über die Funktion zur Stromabgabe verfügt. Es erfordert keine
Batterien, da es den Strom von der Stromquelle bezieht.
Messbereich:
Spannung: Strom: 3–20VDC 0,05 bis 3A
Abgegebene Ladung: 99,999mAh Max.*
Abgegebene Energie: 999Wh Max.*
Widerstand: 400Ω Max.
Verstrichene Zeit: Bis zu 999 Stunden, 59 min., 59 s*
*Basierend auf dem Display-Layout
• Höhe für Betrieb und Lagerung: Bis 2000 m (6562 ft)
• Temperatur für Betrieb und Lagerung: -10
°C bis 50
°C (14
°F bis 122 °F)
• Relative Luftfeuchtigkeit: < 95% nicht kondensierend
• Abmessungen: Prüfgerät: 72 x 32 x 14 mm (2,84 x 1,25 x 0,565Zoll)
Kabel: Ca. 100mm (4Zoll)
• Gewicht: 31 g (1,1 oz)
• Verunreinigungsgrad: 2
• Sturzschutz: 2 m (6,6 ft)
• IP-Code: IP20
• Kompatibilität: Kompatibel mit Qualcomm Quick Charge
®
• Standards:
EN 61326-1, EN61326-2-2, FCC Part 15B VOC.
Mit UL STD. 61010-1, 61010-2-030 konform.
Zertifiziert nach CSA STD. C22.2 No. 61010-1, 61010-2-030.
Änderungen der technischen Daten vorbehalten.
FUNKTIONSTASTEN (ABB. 1)
TASTE „MODE“ (MODUS)
3
(Bildumschaltung/Datenspeicherung/Speicher
zurücksetzen)
Die Taste „Mode“ (Modus) hat drei Funktionen:
1. Zwischen Bildschirmen umschalten (Abb. 2):
• Durch einmaliges Drücken und Loslassen der Taste wird vom
Standardbildschirm auf den Speicherbildschirm umgeschaltet.
• Durch wiederholtes Drücken der Taste auf dem Speicherbildschirm
wird durch alle 10 Speicherorte geschaltet, beginnend bei M:1.
HINWEIS:Wenn keine Daten im Speicher gespeichert wurden,
passiertbeim Drücken der Taste „Mode“ (Modus) nichts. Das ET900 zeigt
nur Speicherorte an, diegespeicherte Daten enthalten.
2. Daten/Speicherung und Abruf:
Um während einer Live-Überwachung einen Messwert aufzuzeichnen, halten
Sie die Taste „Mode“ (Modus) 3 Sekunden lang gedrückt. Lassen Sie die
Taste los, wenn der Speicherort (d.h. ) kurz auf dem Bildschirm blinkt. M:1
Der nächste Satz an Messwerten wird am nächsten verfügbaren Speicherort
gespeichert, bis alle 10 Speicherorte belegt sind.
HINWEIS: Wenn alle 10
Speicherorte belegt sind, werden sie durch die nachfolgenden Messwerte
überschrieben, beginnend bei M:1. Wenn die Taste „Mode“ HINWEIS:
(Modus) im Speicherbildschirm nicht innerhalb von 3 Sekunden gedrückt
wird, kehrt das Display zum Standardbildschirm zurück.
3. Zurücksetzen des Speichers:
Um alle Daten im Speicher zurückzusetzen oder zu löschen, halten Sie die
Taste „Mode“ (Modus) 5 Sekunden lang im Speicherbildschirm gedrückt,
bis die Buchstaben oben rechts blinken (Abb. 2). Alle Daten im CLR
Speicher werden an allen 10 Speicherorten gelöscht.
Standardbildschirm
##.## V
#.## A
###### mAh ####Wh
###:##:## ###.#Ω
E
D
A
C
B
F
Speicherbildschirm
##.## V CLR
#.## A
###### mAh ####Wh
###:##:## ###.#Ω
A
F
D
C
B
E
H
G
