RG6/RG6-QS/RG59/RG7/RG11 Abisolierung
1. Schieben Sie für eine 2-Stufen-Vorbereitung von
6,4 mm x 7,9mm (1/4 Zoll x 5/16 Zoll) die integrierte
Messlehre in die Abisolieraufnahme (Abb.1).
2. Nehmen Sie das Werkzeug bequem in die Hand, wobei die
Messlehre zu Ihrer Handinnenfläche zeigt (Abb.1).
3. Drücken Sie den Kolben hinunter, indem Sie ihn nach
unten zusammendrücken. So kann das Koaxialkabel in die
Abisolieraufnahme eingeführt werden (Abb.2).
4. Wählen Sie die korrekte Öffnung für den Kabeltyp – entweder
RG59/6/6Q oder RG7/11. Das Koaxialkabel muss vollständig
eingeführt werden, bis es die Messlehre berührt. So wird
sichergestellt, dass die Kabelvorbereitung Industriestandards
entspricht (Abb.2).
5. Lassen Sie den Kolben los. Das Koaxialkabel kann nun
abisoliert werden (Abb.2).
6. Halten Sie das Koaxialkabel mit einer Hand nah am
Abisoliergehäuse und drehen Sie das Werkzeug mit der
anderen Hand DREI- bis VIERMAL um das Koaxialkabel herum
(Abb.2).
Bei Kabeln, die sich in der größeren Abisolieraufnahme
befinden, sind FÜNF bis SECHS Umdrehungen notwendig.
Die Anzahl der Umdrehungen, die für die Kabelvorbereitung
erforderlich ist, kann je nach Koaxialkabeltyp variieren.
Verwenden Sie die Fingerschlaufe, um die Drehung
zu erleichtern. Der Koaxialkabelmantel und die
Isolierschichten können nun entfernt werden.
7. Halten Sie die Abisolierzange fest in einer Hand und ziehen
Sie das Koaxialkabel mit der anderen Hand vorsichtig heraus,
um das vorbereitete Koaxialkabel zu entfernen. Üben Sie
KEINE übermäßige Kraft aus, da sonst der Abisolierkolben
und die Abisolierklingen beschädigt werden können. Falls der
Widerstand zu groß ist, positionieren Sie das Kabel neu und
drehen Sie die Abisolierzange erneut mehrere Male (Abb.3).
8. Entfernen Sie die überschüssige Isolierung und den Mantel
aus der Abisolieraufnahme. Drücken Sie den Kolben vorsichtig
hinunter und schlagen Sie das Werkzeug leicht in Ihre
Handfläche. (TIPP: Bei sperrigem Ausschuss die Messlehre
ausrücken und das oben beschriebene Verfahren von der
gegenüberliegenden Seite durchführen (Abb.4).) Stecken Sie
beim Versuch, die Kabelstücke zu lösen, KEINE Finger hinein.
DEUTSCH
RG 7/11
RG 59/6/6Q
Abb.2
RG 7/11
RG 59/6/6Q
Abb.3
Abb.4

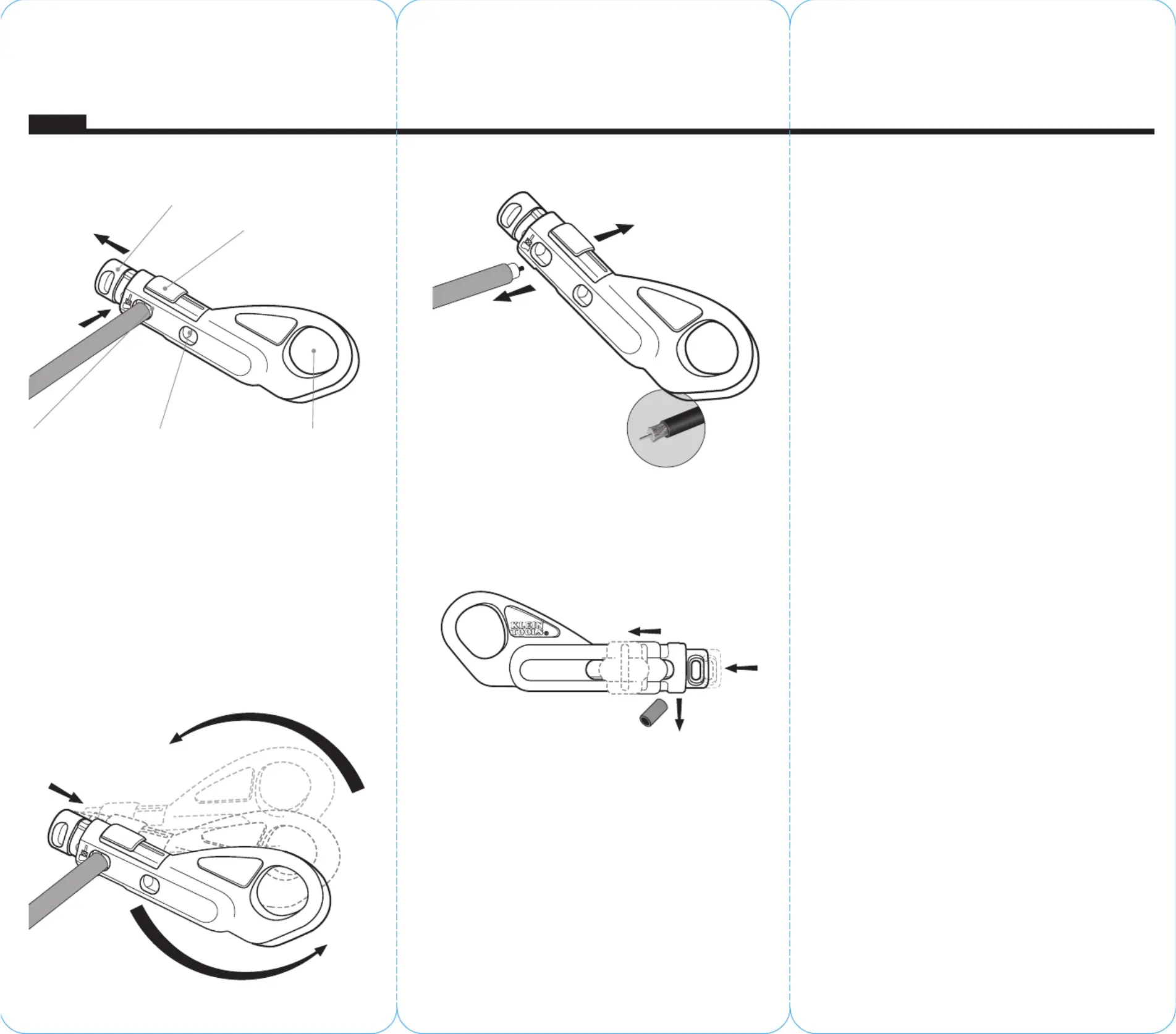

VDV110-095 Radial-Kombi-Abisolierwerkzeug für Koaxialkabel – Anleitung
Abb.1
RG 7/11
RG 59/6/6Q
Kolben
Integrierte Messlehre
FingerschlaufeAbisolieraufnahme –
RG11/RG7
Abisolieraufnahme –
RG59/RG6/RG6QS
Produktspezifikationen
| Marke: | Klein Tools |
| Kategorie: | Handwerkzeuge |
| Modell: | VDV110-095 |
| Gewicht: | 43 g |
| Produktfarbe: | Gelb |
| Länge (mm): | 133 mm |
| Ablösungskapazität (min): | 6.4 mm |
| Ablösungskapazität (max): | 7.9 mm |
