3" (76 mm)

3" (76 mm)

1"

(25 mm)

Min

3/16"

20 Sec

20 Sec

20 Seg

1133135-2-K

1345

679108

2

11121314

Kohler Co.

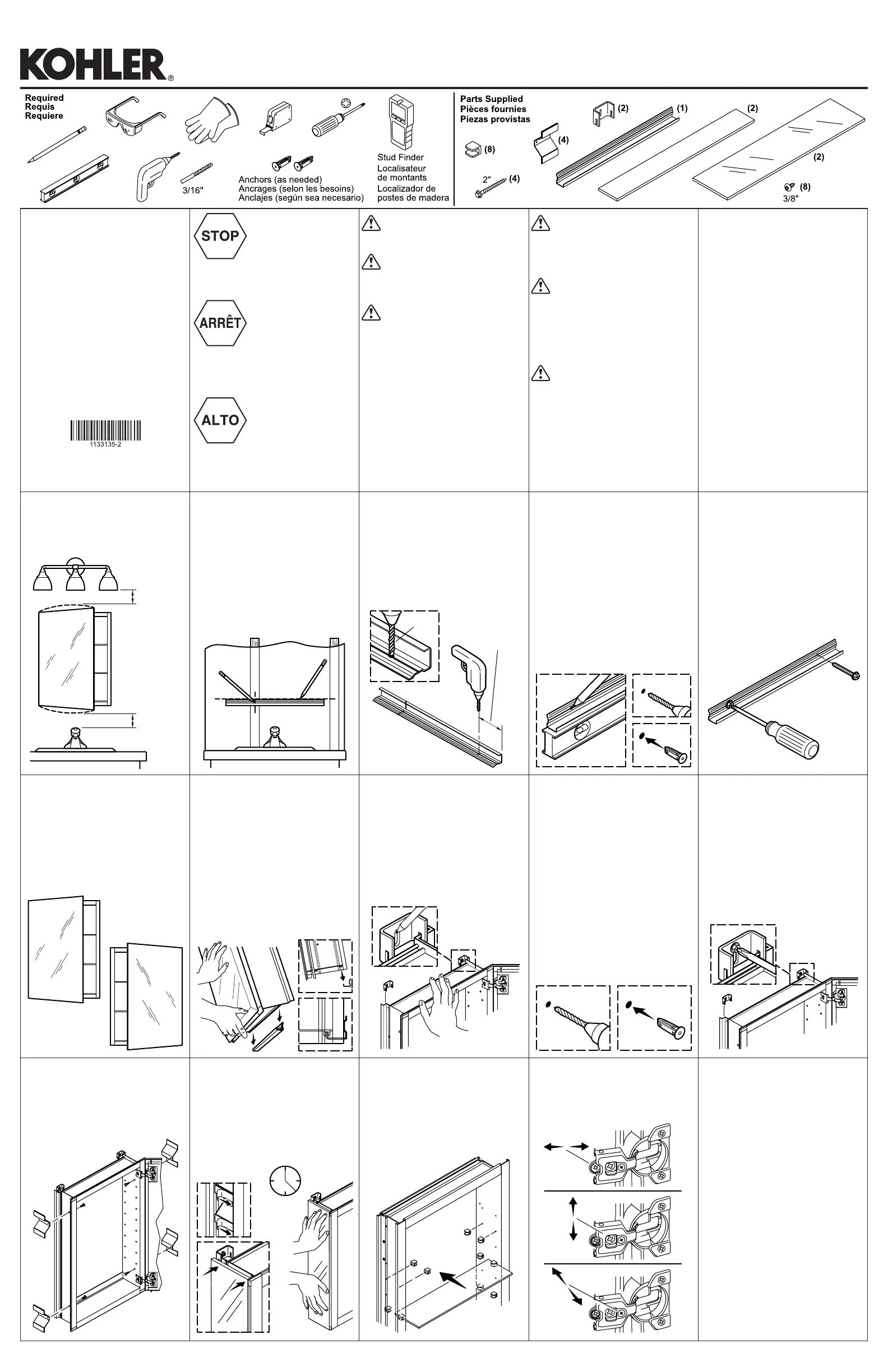

Surface-Mount Installation

Installation en surface

Instalación de montaje en supercie

Verify minimum clearances.

Vérier les dégagements

minimum.

Verique el espacio libre mínimo.

Mark the position of the

mounting bar. Mark the stud

locations.

Marquer la position de la

barre de xation. Marquer les

emplacements des montants.

Marque la posición de la barra de

montaje. Marque la ubicación de

los postes de madera.

Drill holes on the groove. One

hole must be on a stud location.

Percer des trous sur la rainure.

Un trou soit se trouver sur un

emplacement de montant.

Taladre oricios en la ranura.

Un oricio debe estar en una

ubicación de poste de madera.

Mark hole locations on the wall.

Drill holes. Insert anchors (not

provided) where needed.

Marquer l’emplacement des

trous sur le mur. Percer les trous.

Enfoncer des chevilles d’ancrage

(non fournies) aux emplacements

nécessaires.

Marque los lugares de los

oricios en la pared. Taladre

los oricios. Inserte anclajes (no

provistos) donde sea necesario.

Secure the bar with two 2” hex

head screws or screws provided

with the anchors.

Aacher la barre avec deux vis à

tête hexagonale de 2” ou les vis

fournies avec les chevilles.

Fije la barra con dos tornillos de

cabeza hexagonal de 2” o con

los tornillos provistos con los

anclajes.

If applicable, rotate the cabinet

for a right or left door swing.

Le cas échéant, tourner l’armoire

pour un pivotement de porte à

droite ou à gauche.

Si corresponde, gire el gabinete

para que la puerta abra a la

derecha o a la izquierda.

With help, place and hold the

cabinet on the mounting bar.

Avec de l’assistance, placer et

maintenir l’armoire dans la barre

de xation.

Con ayuda, coloque y sostenga el

gabinete en la barra de montaje.

Position the mounting clips.

Mark the upper part of the slot.

Positionner les aaches de

xation. Marquer la partie

supérieure de la fente.

Coloque los clips de jación.

Marque la parte superior de la

ranura.

Set the cabinet aside. Drill

holes and insert anchors where

needed.

Mere l’armoire de côté.

Percer des trous et insérer

des dispositifs d’ancrage aux

emplacements nécessaires.

Coloque el gabinete a un lado.

Taladre oricios e inserte anclajes

donde sea necesario.

Secure the clips with 2” hex head

screws or screws provided with

the anchors.

Fixer en place avec deux vis à

tête hexagonale de 2” ou les

vis fournies avec les dispositifs

d’ancrage.

Fije los clips con tornillos de

cabeza hexagonal de 2” o con

los tornillos provistos con los

anclajes.

Install the side brackets. Remove

the backing.

Installer les supports latéraux.

Retirer la protection.

Instale los soportes laterales.

Quite el protector.

Install the side mirrors. Apply

pressure for 20 seconds.

Installer les miroirs latéraux.

Appliquer une pression pendant

20 secondes.

Instale los espejos laterales.

Aplique presión durante 20

segundos.

Install the shelf clips. Install the

shelves.

Insérer les clips de l’étagère.

Installer les étagères.

Inserte los clips para estante.

Instale los estantes.

If needed, align the door.

Le cas échéant, aligner la porte.

Si es necesario, alinee la puerta.

Record your model number.

Noter le numéro du modèle.

Anote su número de modelo.

If you are missing parts,

DO NOT RETURN this

product to the store.

Service parts can be ordered by calling

1-800-4KOHLER (456-4537) or online

at kohler.com/serviceparts

NE PAS RETOURNER ce

produit au magasin si

des

pièces sont manquantes.

Les pièces de rechange peuvent être

commandées en composant le

1-800-4KOHLER (456-4537) ou en ligne,

à l’adresse kohler.com/serviceparts

Si le faltan piezas, NO

DEVUELVA este

producto a la tienda.

Las piezas de repuesto se pueden pedir

llamando al 1-800-4KOHLER (456-4537)

o en línea en kohler.com/serviceparts

CAUTION: Risk of electric

shock. Electrical wiring may

need to be relocated.

ATTENTION: Risque de choc

électrique. Il sera peut-être

nécessaire de déplacer le câblage

électrique.

PRECAUCIÓN: Riesgo de

sacudida eléctrica. Tal vez sea

necesario cambiar la ubicación del

cableado eléctrico.

CAUTION: Risk of property

damage. Use anchors (not

provided) rated for the load weight

of this product. Refer to the anchor

manufacturer’s instructions.

ATTENTION : Risque de

dommages matériels. Utiliser

des chevilles d’ancrage (non

fournies) pour le poids de charge de

ce produit. Se référer aux

instructions du fabricant des

chevilles d’ancrage.

PRECAUCIÓN: Riesgo de

daños a la propiedad. Utilice

anclajes (no se incluyen) clasicados

para el peso de carga de este

producto. Consulte las instrucciones

del fabricante de los anclajes.

NOTICE: Risk of product damage.

Do not leave the door supported with

only one hinge during removal or

reinstallation. Disengage the boom

hinge rst during removal, and

reaach the top hinge rst during

installation.

AVIS: Risque d’endommagement

du produit. Ne pas laisser la porte

supportée par une seule articulation

lors du retrait ou de la réinstallation.

Désengager l’articulation inférieure en

premier lieu pendant le retrait, puis

réaacher l’articulation supérieure en

premier lieu pendant l’installation.

AVISO: Riesgo de daños al producto.

No deje la puerta soportada por sólo

una bisagra durante la instalación

o desinstalación. Desenganche

primero la bisagra inferior durante

la desinstalación, y vuelva a jar

primero la bisagra superior durante la

instalación.
