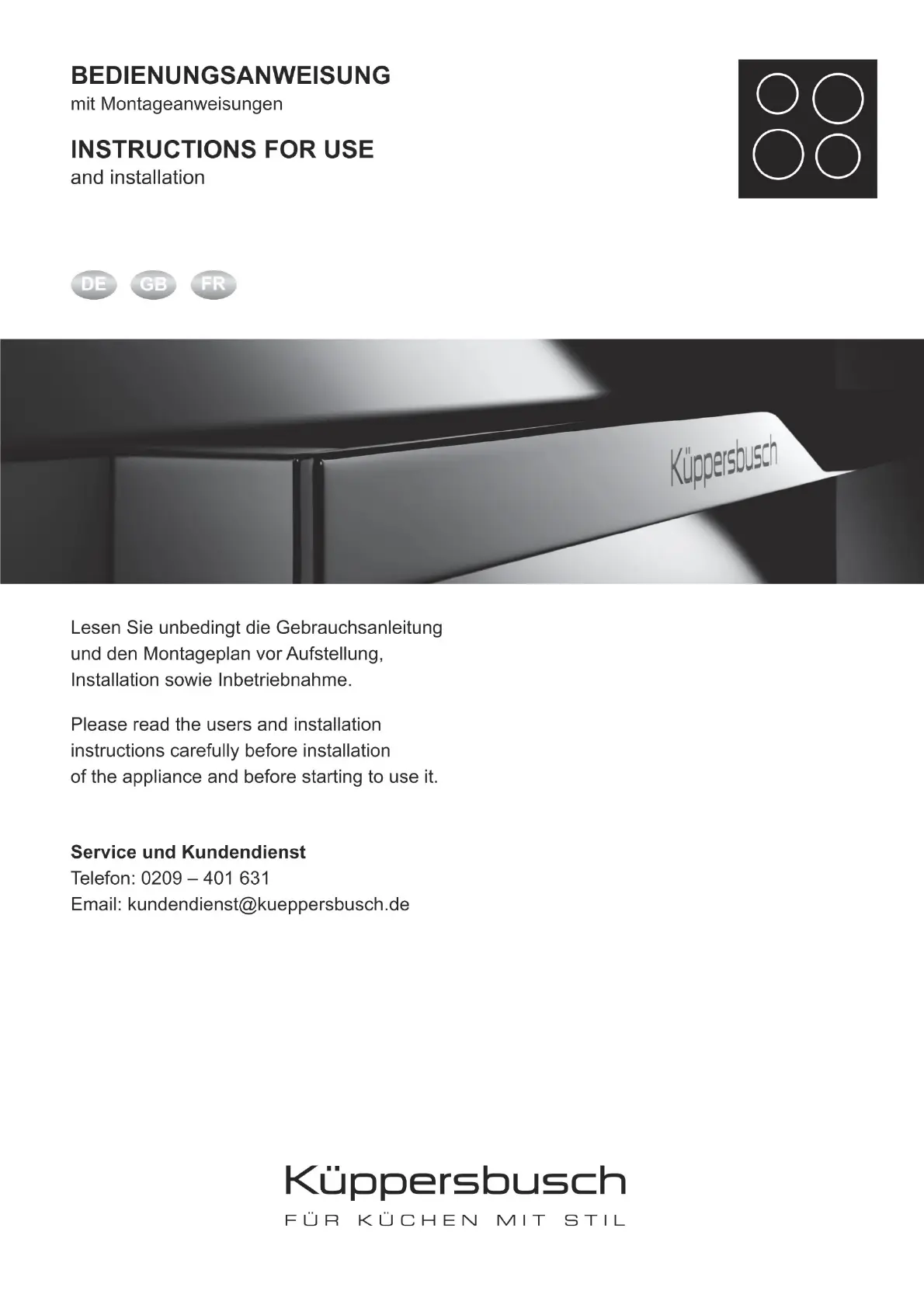

Küppersbusch KI9560.0SR Bedienungsanleitung

2 INHALTSVERZEICHNIS SICHERHEIT. 3 VORSICHTSMAßNAHMEN VOR DER INBETRIEBNAHME. 3 ALLGEMEINE SICHERHEITS-HINWEISE. 4 SCHUTZ VOR BESCHÄDIGUNGEN. 5 VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL. 6 SCHUTZ VOR WEITEREN GEFAHREN. 6 GERÄTEBESCHREIBUNG. 7 TECHNISCHE BESCHREIBUNG. 7 BEDIENFELD. 8 BEDIENUNG DES KOCHFELDES. 8 ANZEIGE. 8 BELÜFTUNG. 8 INBETRIEBNAHME DES KOCHFELDES. 9 VOR DEM ERSTEN AUFHEIZEN. 9 INDUKTIONSPRINZIP. 9 FUNKTION DER SENSORSCHALTFELDER. 9 " SLIDER " AUSWAHLZONE UND ZEITSCHALTUHR AUSWÄHLUNG. 9 KOCHFELD EIN- UND AUSSCHALTEN. 10 TOPFERKENNUNG. 10 RESTWÄRMEANZEIGE. 10 BOOSTER UND DOPPEL BOOSTER FUNKTION (POWERSTUFE). 11 ZEITSCHALTUHR. 12 ANKOCHAUTOMATIK. 13 STOP&GO FUNKTION. 13 MEMORY-FUNKTION. 14 WARMHALTEFUNKTIONEN. 14 AUTOMATISCHE BRÜCKE UND BRÜCKEN-FUNKTION. 14 KINDERSICHERUNG / VERRIEGELUNG DER KOCHMULDE. 15 CHEFKOCH FUNKTION. 15 GRILLFUNKTION. 15 BETRIEBSDAUERBEGRENZUNG.

3 SICHERHEIT Vorsichtsmaßnahmen vor der Inbetriebnahme • Alle Teile der Verpackung abnehmen. • Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand. • Das Gerät darf nur benutzt werden, wenn es aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepasster Arbeitsplan benutzt wird. • Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt. • Alle Etiketten und Aufkleber des Glases wegnehmen. • Das Gerät darf nicht abgeändert werden. • Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.

• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht. • Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen. • Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen. • Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein. • ACHTUNG : Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden. •

4 Allgemeine Sicherheits-Hinweise • Schalten Sie nach jedem Gebrauch die Kochzonen aus. • Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten. • Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes. • Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebautem Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt. • Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden. • Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollten nicht auf dem Kochfeld abgelegt werden, da sie heiß werden könnten.

• Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können. • Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen. • Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. • Kinder dürfen nicht mit dem Gerät spielen. • Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

5 Schutz vor Beschädigungen • Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen. • Beachten Sie, dass auch Sandkörner Kratzer verursachen können. • Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen. • Töpfe und Ränder nicht an der Scheibe anstoßen. • Die Kochzonen nicht mit leerem Kochgeschirr benutzen. • Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen.

Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr. • Legen Sie keine Gegenstände auf dem Kochfeld ab. • Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden. • Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist. • Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein. • Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen.

6 Vorsichtsmaßnahmen bei Geräteausfall • Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden. • Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, Schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler. • Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. • WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten um die Gefahr eines elektrischen Schlages zu vermeiden. Schutz vor weiteren Gefahren • Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.

• Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt. • Benutzen sie keinen synthetisch oder aluminum Bereich: Sie könnten auf der Kochzone verschmelzen. • Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke. DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBE FÜR INDUKTION FÜHRT ZU EINER VORZEITIGEN BEENDUNG DER GARANTIE. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

7 GERÄTEBESCHREIBUNG Technische Beschreibung Typ KI9560.0SR Gesamt Leistung 10400 W Energieverbrauch der Kochmulde EChob** 181 Wh/kg Vorne links Kochzone 210 x 190 mm Minimal Topfboden Durchmesser Ø 100 mm Nominal Leistung* 2100 W Booster Leistung* 2500 / 3000 W Standardisiertes Kochgeschirr Kategorie** A Energieverbrauch ECcw** 186.4 Wh/kg Hinten links Kochzone 210 x 190 mm Minimal Topfboden Durchmesser Ø 100 mm Nominal Leistung* 2100 W Booster Leistung* 2500 / 3000 W Standardisiertes Kochgeschirr Kategorie** B Energieverbrauch ECcw** 188 Wh/kg Vorne rechts Kochzone 210 x 190 mm Minimal Topfboden Durchmesser Ø 100 mm Nominal Leistung* 2100 W Booster Leistung* 2500 / 3000 W Standardisiertes Kochgeschirr Kategorie** C Energieverbrauch ECcw** 159.5 Wh/kg Hinten rechts Kochzone 210 x 190 mm Minimal Topfboden Durchmesser Ø 100 mm Nominal Leistung* 2100 W Booster Leistung* 2500 / 3000 W Standardisiertes Kochgeschirr Kategorie** B Energieverbrauch ECcw** 188 Wh/kg Mitte Kochzone Ø 200 mm Minimal Topfboden Durchmesser Ø 110 mm Nominal Leistung* 2300 W Booster Leistung* 3000 W Standardisiertes Kochgeschirr Kategorie** C Energieverbrauch ECcw** 182.9 Wh/kg * Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen.

8 Bedienfeld BEDIENUNG DES KOCHFELDES Anzeige Anzeige Benennung Beschreibung 0 Null Die Kochzone ist aktiviert 1…9 Leistungsstufe Einstellung der Leistung U Nicht Topferkennung Topf nicht aufgesetzt oder nicht geeignet A Ankochautomatik Höchste Leistung + Ankochen E Fehleranzeige Fehler der Elektronik H Restwärme Kochzone ist heiß P Booster Die Booster Leistung ist aktiviert. Doppel Booster Die Doppel Booster Leistung ist aktiviert. U Warmhaltefunktion Die Funktion wird Speisen auf 70°C warmhalten. II Stop&Go Das Kochfeld ist in Pause. ∏ Bridge 2 Kochzonen sind gebrückt. Grillfunktion Die Grillfunktion ist aktiviert Belüftung Der Lüfter funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiten. Die höhere Geschwindigkeit wird eingelegt, wenn die Induktionskochmulde intensiv benutzt wird.

Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist. "SLIDER" Leistung Auswahlzone Leistungs Auswahltaste Timer [ + ] und [ - ] Taste Timer Auswahltaste Ein/Aus Taste Pause Taste Warmhalte Taste Timer Taste Chef Taste Grill Taste

9 INBETRIEBNAHME DES KOCHFELDES Vor dem ersten Aufheizen Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte. Induktionsprinzip Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muss, Wirbelströme. Dadurch erhitzt sich der Topfboden. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme. Die Induktionskochzonen funktionieren nur, mit magnetischem Kochgeschirr: • Geeignetes Induktionskochgeschirr mit magnetischem Boden wie z. B. : Guß, Stahl, emailliertem Stahl, Edelstahl mit magnetischem Boden.

• Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetisches Edelstahl. Die Induktionskochzone wird automatisch an die Grösse des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muss je nach Kochzonengröße eine Mindestgröße haben. Wenn das Kochgeschirr der Induktion nicht geeignet ist, erscheint die Anzeige [ U ]. Funktion der Sensorschaltfelder Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit. " SLIDER " Auswahlzone und Zeitschaltuhr Auswählung Für die Auswahl der Leistung durch den " SLIDER ", bewegen Sie Ihren Finger auf der “ SLIDERZONE “.

10 Kochfeld ein- und ausschalten Zuerst das Kochfeld und dann die Kochzone einschalten. • Kochfeld: einschalten/ ausschalten: Betätigung Bedienfeld Anzeige Einschalten 2 sec. auf [ ] drücken [ 0 ] Ausschalten 2 sec. auf [ ] drücken Keine oder [ H ] • Kochzone: einschalten/ ausschalten: Betätigung Bedienfeld Anzeige Leistung erhöhen Auf dem “SLIDER“ rutschen [ 1 ] bis [ P ] Ausschalten Auf dem “SLIDER“ rutschen bis zu 0 [ 0 ] oder [ H ] Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und die Nullen erlöschen. Topferkennung Die interaktive Bedienung dieses Induktionskochfeldes macht es sehr intuitiv und komfortabel zu verwenden. Schalten Sie das Kochfeld ein und stellen Sie ein Topf irgendwo auf der Glaskeramik: die interaktive Bedienung wird das Topf automatisch erkennen bzw.

wird Sie ein [0] Symbol über dem zu verwendenden Slider anzeigen. Sie können jetzt die Kochstufe nach Wunsch regeln. Die Topferkennung gewährleistet eine vollkommene Sicherheit. Die Induktion funktioniert nicht: • Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesem Fall kann die Leistungsstufe nicht erhöht werden und das [ U ] Symbol erscheint in der Anzeige. Das [ U ] verschwindet wenn ein Topf auf die Kochzone gesetzt wird. • Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Zeichen [ U ]. Das [ U ] verschwindet wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fährt mit der vorher eingestellten Leistungsstufe weiter.

Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [ U ] nicht mehr erscheint. Restwärmeanzeige Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [ H ] angezeigt. Das [ H ] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können.

11 Booster und Doppel Booster Funktion (Powerstufe) Alle Kochzonen sind mit einer Boosterfunktion und Doppel- Boosterfunktion, d.h. mit einer Leistungsverstärkung ausgestattet. Die Boosterfunktion wird mit [ P ] angezeigt. Die Doppel- Boosterfunktion wird mit [ P ] blinkend [ ] angezeigt. Sind sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 10 Minuten. Diese hohe Leistung ist dafür gedacht, dass Sie z.B., grosse Mengen Wasser schnell erhitzen können, wie etwa zum Kochen von Nudelwasser. Nachdem das Gerät nach 10 Minuten automatisch zurück geregelt hat, dürfen Sie nicht erneut auf die Booster- bzw. Doppel-Boosterfunktion hochschalten. Das Gerät könnte überhitzen und löst eine Sicherheitsabschaltung aus.

12 • Management der maximalen Leistung : Die Kochmulde ist mit einer Höchstleistung ausgestattet. Um diese Höchstleistung nicht zu überschreiten, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Booster-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die reduzierte Leistung [ 9 ] anzeigen. Ausgewählte Kochzone Andere Kochzone (z. B. : Leistungsstufe 9) [ P ] leuchtet [ 9 ] wird auf [ 6 ] oder [ 8 ] reduziert und blinkt Zeitschaltuhr Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 999 Minuten eingestellt werden. Jede Kochzone kann eine andere Einstellung haben.

• Einschalten oder Veränderung der Dauer: Betätigung Bedienfeld Anzeige Kochzone auswählen Auf die kochzone Taste drücken Leistung auswählen Auf den „SLIDER“ rutschen [ 1 ] bis [ P ] Zeitschaltuhr auswählen Auf [ ] drücken Die Anzeige der ausgewählten Kochzone leuchtet auf Zeit verkürzen Drücken auf [ - ] der Zeitschaltuhr [ 60 ]… Zeit verlängern Drücken auf [ + ] der Zeitschaltuhr Zeit in Min. erhöht sich Nach einigen Sekunden, stellt sich das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnt. • Zeitschaltuhr ausschalten: Betätigung Bedienfeld Anzeige Zeitschaltuhr auswählen Auf [ ] drücken Die Anzeige der ausgewählten Kochzone leuchtet auf Zeitschaltuhr ausschalten Auf [ - ] bis [ 000 ] drücken [ 000 ] Wenn mehrere Zeitschaltuhren in Betrieb sind, bitte Vorgang wiederholen.

• Zeitschaltuhr als Eieruhr: Die Zeitschaltuhr funktioniert unabhängig von den Kochzonen und schaltet sich aus sobald eine Kochzone in Betrieb ist. Der Ablauf erfolg selbst wenn das Kochfeld ausgeschaltet ist. Betätigung Bedienfeld Anzeige Einschalten der Kochmulde 2 sec. auf [ ] drücken [ 0 ] Zeitschaltuhr auswählen Auf [ 000 ] drücken [ 000 ] Zeit verkürzen Drücken auf [ - ] der Zeitschaltuhr [ 60 ]… Zeit verlängern Drücken auf [ + ] der Zeitschaltuhr Zeit in Min.

13 • Automatisches Ausschalten: Nach Ablauf der programmierten Kochdauer wird [ 000 ] blinkend angezeigt und ein akustisches Signal wird erfolgen. Um den Signalton und das Blinken abzuschalten, brauchen Sie nur Taste [ - ] oder [ + ] zu betätigen. Ankochautomatik Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab. • Aktivierung der Ankochautomatik: Betätigung Bedienfeld Anzeige Leistung auswählen Auf dem “SLIDER“ bis [ 7 ] rutschen [ 7 ] blinkt mit [ A ] (z.B. « 7 ») und 3s bleiben.

Eingestellte Fortkochstufe Ankochautomatik Zeit (Min:Sek) 1 0:40 2 1:12 3 2:00 4 2:56 5 4:16 6 7:12 7 2:00 8 3:12 9 - : - • Abschalten der Ankochautomatik: Betätigung Bedienfeld Anzeige Leistung auswählen Auf dem “SLIDER“ rutschen [ 0 ] bis [ 9 ] Stop&Go Funktion Diese Funktion erlaubt vorübergehend, das Kochen mit denselben Krafteinstellungen zu unterbrechen oder zu reaktivieren. • Stop&Go Funktion einschalten/ ausschalten: Betätigung Bedienfeld Anzeige Stop&Go einschalten Auf [ II ] 2s drücken [ II ] auf Anzeigen Stop&Go ausschalten Auf [ II ] 2s drücken Blinkender « SLIDER » Auf dem blinkenden « SLIDER » drücken vorherige Einstellungen

14 Memory-Funktion Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden: • Leistungsstufen der Kochzonen. • Timer- Einstellungen der Kochzonen. • Einstellungen der Ankochautomatik Memory-Funktion aufrufen: • Kochfeld einschalten ( 2 sec. auf [ ] drücken) • Innerhalb von 6 Sekunden, auf [ II ] drücken. Die Werte der letzten Einstellungen sind wieder aktiviert. Warmhaltefunktionen Diesen Funktionen werden Speisen auf 70°C warmgehalten. Diesen Funktionen sollen Überlauf und Verbrennen vermeiden.

• Ein- und Ausschalten: Betätigung Bedienfeld Anzeige Einschalten Auf [ ] drücken [ U ] Ausschalten Auf [ ] drücken [ 0 ] Automatische Brücke und Brücken-Funktion Diese Funktion erlaubt zwei Kochzonen für einen Kochvorgang zusammen zu schalten. Vorgang Bedienfeld Anzeige Einschalten der Kochmulde 2 sec. auf [ ] drücken [ 0 ] Brücke einschalten Stellen Sie einen Topf auf einer von beiden zu überbrückenden Kochzonen und drücken Sie gleichzeitig die entsprechen Auswahltasten [ 0 ] und [ ] oder eine große Pfanne auf beiden Zonen [ ] blinkt legen die man Brücken möchte [ ] Leistung erhöhen über den “SLIDER“ der die Leistung anzeigt nach rechts fahren [ 1 ] bis [ 9 ] Brücke ausschalten Auf die beiden gewünschten Zonen drücken [ 0 ]

15 Kindersicherung / Verriegelung der Kochmulde Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste [ ]) verriegelt werden. • Verriegelung aktivieren: Betätigung Bedienfeld Anzeige Einschalten der Kochmulde 2 sec. auf [ ] drücken [ 0 ] Verriegelung einschalten Die Taste einer Zone 3s lang halten Leuchte ein und danach legen sie ihren Finger auf den "SLIDER" der scrollt und schieben Sie ihren Finger von links nach rechts. Verriegelung abschalten Die Taste einer Zone 3s lang halten Leuchte aus und danach legen sie ihren Finger auf den "SLIDER" der scrollt und schieben Sie ihren Finger von rechts nach links. Chefkoch Funktion Diese Funktion macht aus dem Kochfeld 2 große Zonen.

• Chefkoch Funktion einschalten/ ausschalten: Betätigung Bedienfeld Anzeige Chefkoch einschalten Auf [ ] drücken [ 3 ] and [ ],[ 9 ] and [ ] Chefkoch ausschalten Auf [ ] drücken [ 0 ] Grillfunktion Diese Funktion ermöglicht eine optimale Verwendung der Grillplatte „ Zub.-Nr. 1303 “durch die Brückung von zwei Zonen und durch geeignete Leistungsstufen. • Grillfunktion einschalten/ ausschalten: Betätigung Bedienfeld Anzeige Grillfunktion einschalten Auf [ GRILL ] drücken [ ] Grillfunktion ausschalten Auf [ GRILL ] drücken [ 0 ]

16 Betriebsdauerbegrenzung Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe. Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet. Eingestellte Kochstufe Betriebsdauerbegrenzung (Std : min) 1 08:36 2 06:42 3 05:18 4 04:18 5 03:30 6 02:18 7 02:18 8 01:48 9 01:30

17 KOCHEMPFEHLUNGEN Kochgeschirr Geeignete Materialien: Stahl, emaillierter Stahl, Gußeisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan Die Topfhersteller spezifizieren ob ihre Produkte Induktionsgeeignet sind. So überprüfen Sie die Induktions-Kompatibilität der Töpfe: • Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [ 9 ] ein. Dieses Wasser muss in einigen Sekunden warm werden. • Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet. Einige Töpfe können Lärm erzeugen, wenn sie auf einer Induktions-Kochzone gesetzt werden.

Dieser Lärm setzt in keinem Fall einen Fehler des Gerätes um und beeinflußt keineswegs sein Funktionieren. Die Beschaffenheit des Geschirrbodens kann die Gleichmäßigkeiten des Garergebnisses beeinflussen. Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf und Pfannenböden verkratzen die Glaskermikscheibe. Verwenden Sie möglichst Pfannen mit geradem Rand. Bei Pfannen mit schrägen Rand wirkt die Induktion auch im Randbereich der Pfanne. Dadurch kann sich der Pfannenrand verfärben. Geschirrgröße Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

18 Einstellbereiche (diese Angaben sind Richtwerte) 1 bis 2 Schmelzen, Auflösen, Zubereitung Saucen, Butter, Schokolade GelatineYoghurt , 2 bis 3 Quellen, Auftauen, Warmhalten Reis, Gefrorene Gerichte, Fisch, Gemüse 3 bis 4 Dampfgaren, Dünsten Fisch, Gemüse, Obst 4 bis 5 Dünsten, Quellen, Auftauen Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost 6 bis 7 Ankochen, Fortkochen Fleisch, Leber , Eier, Wurst Gulasch, Rouladen 7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratwurst, Spiegeleier 9 Backen, Ankochen Steaks, Omelett Pfannkuchen, Linsen P bis Kochen Große Wassermengen REINIGUNG UND PFLEGE Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen. Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel. • Um das Gerät zu reinigen, muss es ausgeschaltet sein.

• Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen. • Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z. B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen • Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken. • Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen. WAS TUN WENN… Das Kochfeld oder die Kochzonen lassen sich nicht einschalten: • Das Kochfeld ist falsch am Stromnetz angeschlossen. • Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt. • Das Kochfeld ist verriegelt. • Die Sensortasten sind mit Wasser oder Schmutz bedeckt. • Ein Kochtopf oder Gegenstände bedecken die Tasten. In der Anzeige erscheint [ U ]: • Das Kochgeschirr ist nicht auf der Kochzone.

19 Eine Kochzone oder das gesamte Kochfeld schaltet ab: • Die Sicherheits-Abschaltung hat ausgelöst. • Es ist vergessen worden, eine Kochzone abzuschalten. • Es sind mehrere Sensortasten bedeckt. • Der Topf ist leer und überhitzt. • Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet. Das Kühlgebläse läuft nach dem Ausschalten weiter: • Das ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist. • Das Gebläse schaltet automatisch ab. Die Ankochautomatik schaltet nicht ein: • Die Kochzone ist noch heiß [ H ] • Die höchste Leistungsstufe ist eingeschaltet [ 9 ] Anzeige [ U ]: • Finden Sie im Kapitel Warmhalte-Stufe. Anzeige [ II ]: • Finden Sie im Kapitel Stop&Go Funktion. In der Anzeige erscheint [ ] oder [ Er03 ] : • Ein Objekt oder eine Flüssigkeit uberdeckt die Tasten.

Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden. In der Anzeige erscheint [ E2 ] : • Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein In der Anzeige erscheint [ E8 ] : • Der Lufteingang des Lüfters ist verstopft, befreien Sie ihn. In der Anzeige erscheint [ U400 ] : • Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein. In der Anzeige erscheint [ Er47 ] : • Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein. Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an. UMWELTSCHUTZ • Die Verpackungsmaterialen sind umweltfreundlich und recyclierbar. • Elektrische und elektronische Geräte enthalten noch wertvolle Materialien.

20 MONTAGEHINWEISE Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden. Dichtung Einbau: Einbau : • Einfügdimensionen: A B E F H KI9560.0SR 900 mm 520 mm 850 mm 490 mm 53 mm • Der Abstand vom Ausschnitt bis zu einer Wand und/oder einem Möbelstück muss mindestens 40 mm betragen. • Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Achtung: von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde. • Die Arbeitsplatte muss mit hitzebeständigem Kleber (75 °C) verarbeitet sein. • Die Wandabschlussleisten müssen hitzebeständig sein.

• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden. • Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftspalt von 20 mm notwendig. • Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden. • Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 650 mm sein. Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkannte des Glases aufkleben.

21 • Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z. B. durch Schublade, ausgesetzt ist. • Die Schnittflächen von Arbeitsplatten sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben. • Das Kochfeld auf keinen Fall mit Silikon einkleben. Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich. • Verwenden Sie keine ungeeigneten Schutzgitter oder Schutzvorrichtungen für das Kochfeld. Dies kann zu Unfällen führen. Belüftung • Die Rückwand des Unterschranks muss im Bereich des Arbeitsplattenausschnitts offen sein, damit ein Luftaustausch gegeben ist. • Der Abstand zwischen Induktionskochfeld und Küchenmöbel bzw.

Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüftung der Induktion gewährleistet ist. • Übermäßige Hitzeentwicklung von unten z. B. von einem Backofen ohne Querstromlüfter ist zu vermeiden. • Wenn bei Einbauherden der Pyrolysebetrieb stattfindet, darf das Induktionskochfeld nicht benutzt werden. ELEKTROANSCHLUSS • Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet. • Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein. • Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild. • Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können.

Elektrische Kabeln müssen perfekt durch das Einbauen gedeckt sein. • Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden. • Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.

22 Achtung! Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt. Schließen Sie immer den Schutzleiter mit an. Beachten Sie das Anschlussschema. Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen hinein. ( * ) laut EN 60 335-2-6 Norm Anschluss des Kochfeldes : Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden. Einphasiger Anschluss 230V~1P+N Bringen Sie eine Polbrücke zwischen Anschlussklemme L1 und L2, dann zwischen Anschlussklemme L2 und L3 une die dritte Polbrücke zwischen N1 und N2 legen. Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L an Anschlussklemme L1, L2 oder L3.

Zweiphasiger Anschluss 400V~2P+N Bringen Sie eine Polbrücke zwischen Anschlussklemme L1 und L2,die zweite Polbrücke zwischen N1 und N2 legen. Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme N1 oder N2, die Phase L1 an Anschlussklemme L1 oder L2 und die Phase L2 an Anschlussklemme L3. Achtung ! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen. Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder mangelhaften Erdungsanschluss entstehen. Netz Anschluss Durchmesser Kabel Sicherung 230V~ 50/60Hz 1 Phase + N 3 x 2.5 mm² H 05 VV - F H 05 RR - F 40 A * 400V~ 50/60Hz 2 Phasen + N 4 x 1.5 mm² H 05 VV - F H 05 RR - F 25 A *
