MONTIEREN UND ANSCHLIESSEN

TECHNISCHE DATEN

Hardware

Spannungsversorgung 2 Netzteilmodule (100–240 V, 50–60 Hz)

Leistungsaufnahme Max. 300 W pro aktivem Netzteilmodul

Umgebung Temperaturbereich 0–40 ° C; Luftfeuchtigkeit 10–85 %; nicht kondensierend

Gehäuse Robustes Metallgehäuse 1 HE, mit Montagewinkeln für 19“-Montage;

Netzwerkanschlüsse auf der Frontseite

Lüfter 4

Abmessungen (mm) 440 x 44 x 364 (B x H x T)

Schnittstellen

ETH 8x 10 / 100 / 1000 MBit/s Gigabit-Ethernet-Ports

SFP+ 2x SFP+-Ports

USB 3x USB 2.0-Ports

Console 1x RJ45-Konfigurationsschnittstelle

Konformitätserklärung

Hiermit erklärt die LANCOM Systems GmbH | Adenauerstraße 20/B2 | D-52146 Würselen, dass dieses Gerät den

Richt linien 2014/30/EU, 2014/35/EU, 2011/65/EU und Regulation (EC) No. 1907/2006 entspricht. Der vollständige Text

der EU-Konformitäts erklärung ist unter der folgenden Internetadresse verfügbar: www.lancom.de/doc

Lieferumfang

Dokumentation Hardware-Schnellübersicht (DE/EN), Beileger Erstinbetriebnahme (DE/EN),

Beileger Service & Support (DE/EN)

Zubehör 2x Kaltgeräte-Netzkabel 230 V; 2x 19“-Montagewinkel

RESET-Taster

Drücken Sie zum Herbeiführen eines Geräte-Neustarts den

Reset-Taster.

RESET

Serielle Konfigurations-Schnittstelle RJ45 (CONSOLE)

Wartungsschnittstelle für Experten-Konfiguration.

Nicht notwendig zur Erstinbetriebnahme.

USB 2.0-Schnittstellen

Schnittstellen zur Neuinstallation der Gerätesoftware.

Nicht notwendig zur Erstinbetriebnahme.

TP-Ethernet-Schnittstellen ETH0 - ETH7

Verbinden Sie die ETH0 - ETH7 TP-Ethernet-Schnittstellen über

geeignete Ethernet-Kabel mit weiteren Netzwerkkomponenten.

SFP+-Schnittstellen 8 - 9

Verbinden Sie die SFP+-Schnittstellen 8 und 9 über passende

SFP(+)-Module mit weiteren Netzwerkkomponenten.

Schacht für Erweiterungsmodule

Aufnahmeschacht für RJ45-, SFP- oder (Q)SFP+-Erweiterungs-

module

Erdungsanschluss (Geräterückseite)

Erdungsschraube zum Anschluss eines Erdungskabels

USB 2.0-Schnittstelle (Geräterückseite)

Schnittstelle zur Neuinstallation der Gerätesoftware.

Nicht notwendig zur Erstinbetriebnahme.

Netzschalter (Geräterückseite)

Nehmen Sie das Gerät über den Netzschalter in Betrieb

nachdem Sie die Spannungsversorgung hergestellt haben.

Netzteilmodule (Geräterückseite)

Versorgen Sie das Gerät über beide Netzanschlüsse auf

der Rückseite mit Spannung. Verwenden Sie hierfür die

mitgelieferten Kaltgerätekabel.

Taster zum Deaktivieren des akustischen Alarms bei

Netzteilproblemen (Geräterückseite)

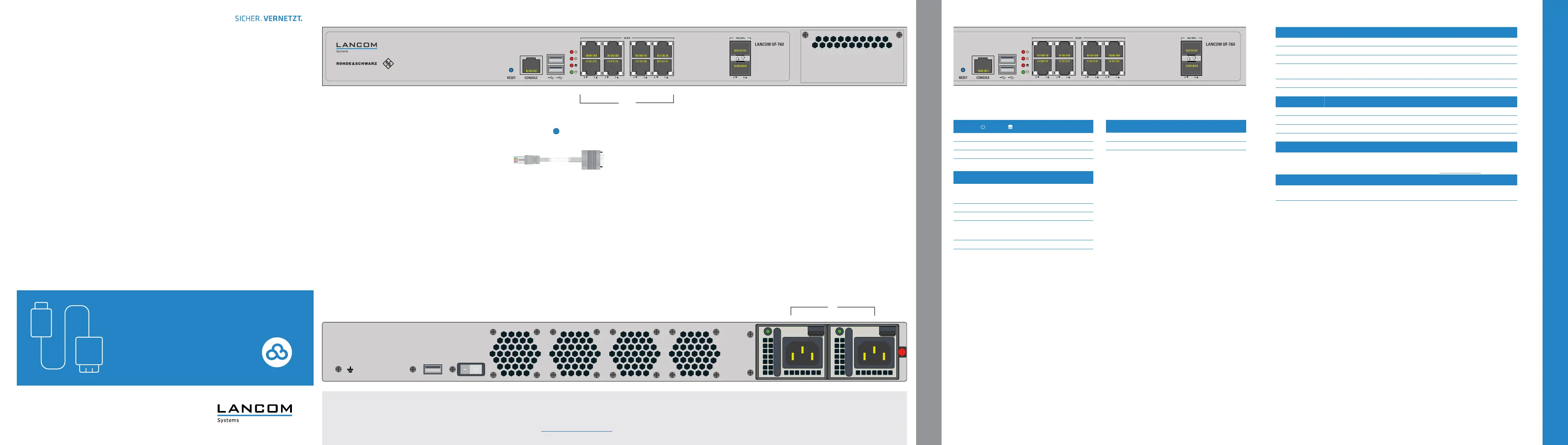

LANCOM R&S®UF-760

Hardware-Schnellübersicht

a LEDs Power / HDD

HDD aus kein HDD Lese-/Schreibzugriff

HDD rot HDD Lese-/Schreibzugriff

POWER aus Gerät ausgeschaltet

POWER grün Gerät betriebsbereit

c LEDs 10G SFP+

Aus kein Link erkannt

Grün, dauerhaft an Link erkannt, keine Port-Aktivität

Grün, blinkend Link erkannt, Port-Aktivität

ba c e

Cloud-ready

LANCOM, LANCOM Systems, LCOS, LANcommunity und Hyper Integration sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. Dieses Dokument enthält

zukunftsbezogene Aussagen zu Produkten und Produkteigenschaften. LANCOM Systems behält sich vor, diese jederzeit ohne Angaben von Gründen zu ändern. Keine Gewähr für technische Ungenauigkeiten und / oder Auslassungen. 112125/12/21

Das sollten Sie beim Aufstellen beachten

A Der Netzstecker des Gerätes muss frei zugänglich sein.

A Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln

A Alle Lüftungsöffnungen freihalten

A Montieren Sie das Gerät mit dem beiliegenden Befestigungsmaterial in einem freien 19”-Einschub eines

entsprechenden Serverschrankes.

Beachten Sie unbedingt vor Inbetriebnahme die unter www.lancom.de/sicherheit aufgeführten Informationen zur bestimmungsgemäßen Verwendung!

Betreiben Sie das Gerät nur mit einer fachmännisch installierten Stromversorgung an einer nahegelegenen und jederzeit frei zugänglichen Steckdose.

c LEDs 1G ETH

LEDs links - Link-Aktivität

Aus kein Link erkannt

Grün, dauerhaft an Link erkannt, keine Port-Aktivität

Grün, blinkend Link erkannt, Port-Aktivität

LEDs rechts - Link-Geschwindigkeit

Aus Link-Geschwindigkeit 10 MBit/s

Grün, dauerhaft an Link-Geschwindigkeit 1000 MBit/s

Orange, dauerhaft an Link-Geschwindigkeit 100 MBit/s

h i k
