c SFP+-Ports 1G / 10G

AusPort inaktiv

GrünLink 10 GBit/s

Grün blinkendDatentransfer, Link 10 GBit/s

OrangeLink 1 GBit/s

Orange blinkendDatentransfer, Link 1 GBit/s

MONTIEREN UND ANSCHLIESSEN

TECHNISCHE DATEN

Hardware

SpannungsversorgungIntegriertes Netzteil (110–230 V, 50–60 Hz)

Leistungsaufnahmemax. 65 Watt

UmgebungTemperaturbereich 0–40° C, Luftfeuchtigkeit 10–90%, nicht kondensierend

GehäuseRobustes Metallgehäuse, 19“ 1 HE (442 x 44 x 300 mm > B x H x T),

Netzwerkanschlüsse auf der Frontseite

Anzahl Lüfter2

Schnittstellen

SFP+8 * SFP+ 1 / 10 GBit/s, Downlink-Ports zur Aggregation untergeordneter Access-Switches;

Ports 7 & 8 per Software als Stacking-Ports kongurierbar

TP-Ethernet2 * TP-Ethernet 1 / 2,5 / 5 / 10 GBit/s zur Verwendung als weitere Downlink-Ports oder zum

Anschluss an ein NAS oder einen Router, als Stacking-Ports kongurierbar

Consoleje 1 * RJ-45 / Micro-USB

USB1 * USB

Konformitätserklärung

Hiermit erklärt die LANCOM Systems GmbH |Adenauerstraße 20/B2 |D-52146 Würselen, dass dieses Gerät den

Richtlinien 2014/30/EU und 2014/35/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der

folgenden Internetadresse verfügbar: www.lancom-systems.de/ce/

Lieferumfang

DokumentationHardware-Schnellübersicht (DE/EN), Installation Guide (DE/EN)

Montagewinkel2 Montagewinkel für Rackmontage

Kabel1 Kaltgeräte-Netzkabel, 1 serielles Kongurationskabel, 1 Micro-USB-Kongurationskabel

a System / Fan / Stack

System: grünGerät betriebsbereit

System: rotHardwarefehler

Fan: rotLüfterfehler

Stack: ausKeine Verbindung

Stack: grünals Master: Port aktiviert und mit

angeschlossenem Slave-Gerät verbunden

Stack: orangeals Slave: Port aktiviert und mit

angeschlossenem Master-Gerät verbunden

d

a

a

b

Kongurations-Schnittstellen RJ45 & Micro-USB (Console)

Verbinden Sie die Kongurations-Schnittstelle a mit Hilfe des

bei liegenden seriellen Kongurations kabels mit der seriellen

Schnittstelle des Gerätes, über welche der Switch konguriert und /

oder überwacht werden soll. Alternativ benutzen Sie die Schnitt-

stelle mit dem beiliegenden Micro-USB-Kabel.b

c

USB-Schnittstelle

Verbinden Sie einen USB-Stick mit der USB-Schnittstelle, um allge-

meine Kongurations-Skripte oder Debug-Daten zu speichern.

Außerdem können Sie über diese Schnittstelle eine neue Firmware

einspielen.

d

SFP+-Schnittstellen 1G/10G

Setzen Sie geeignete LANCOM SFP+-Module in die SFP+ -

Schnittstellen 1 bis 8 ein. Wählen Sie zu den SFP+- Modulen

passende Kabel und verbinden Sie diese wie in der

Montageanleitung für SFP-Module

www.lancom.de/SFP-Module-MI angegeben.

e

TP-Ethernet-Schnittstellen 1G/2.5G/5G/10G

Verbinden Sie die Schnittstellen 9 bis 10 über hochwertige

CAT.6-Ethernet-Kabel mit Ihrem PC oder einem LAN-Switch.

4

Das sollten Sie beim Aufstellen beachten

ADer Netzstecker des Gerätes muss frei zugänglich sein.

AKeine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln

ALüftungsschlitze freihalten

AMontieren Sie das Gerät mit den beiliegenden Schrauben und Befestigungswinkeln in einem freien

19”-Einschub eines entsprechenden Serverschrankes.

d TP-Ethernet-Ports 1G / 2.5G / 5G / 10G

AusPort inaktiv oder deaktiviert

GrünLink 10 / 5 / 2,5 GBit/s

Grün blinkendDatentransfer, Link 10 / 5 / 2,5 GBit/s

OrangeLink < 2,5 GBit/s

Orange blinkendDatentransfer, Link < 2,5 GBit/s

c

bReset-Taster

~5 Sekunden gedrückt

halten

Neustart des Gerätes

7~12 Sekunden

gedrückt halten

Kongurations-Reset und Neustart des

Gerätes

LANCOM XS-5110F

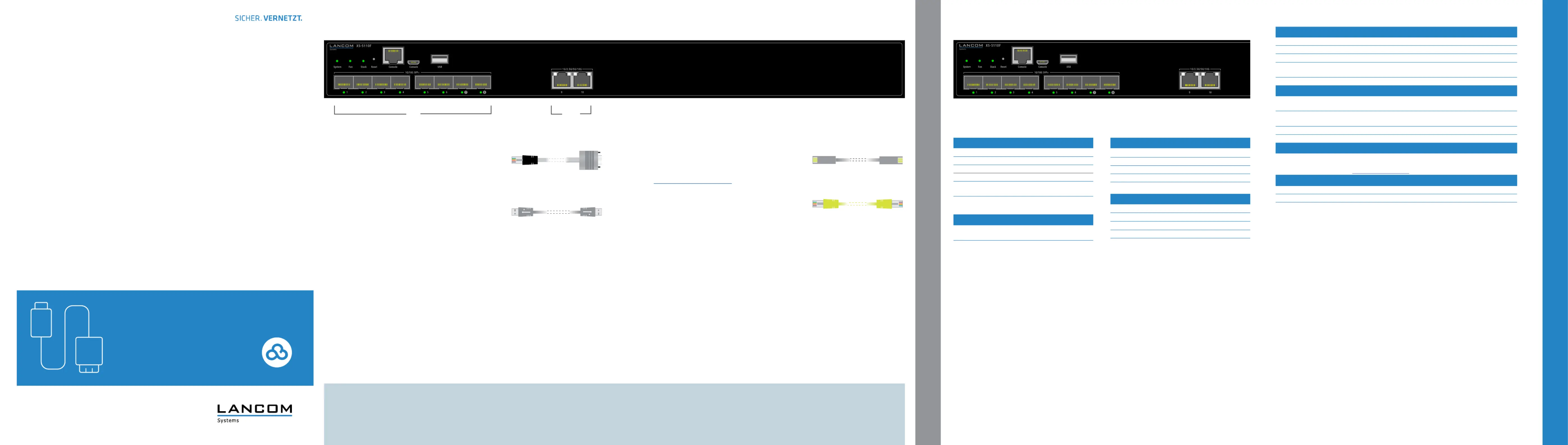

Hardware-Schnellübersicht

Cudeadylo-r

Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur bestimmungsgemäßen Verwendung!

Betreiben Sie das Gerät nur mit einer fachmännisch installierten Stromversorgung an einer nahegelegenen und jederzeit frei zugänglichen Steckdose.

bc

a

b

d

e

LANCOM, LANCOM Systems, LCOS, LANcommunity und Hyper Integration sind eingetragene Marken. Alle anderen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein. Dieses Dokument enthält

zukunftsbezogene Aussagen zu Produkten und Produkteigenschaften. LANCOM Systems behält sich vor, diese jederzeit ohne Angaben von Gründen zu ändern. Keine Gewähr für technische Ungenauigkeiten und / oder Auslassungen. 111945/0620
