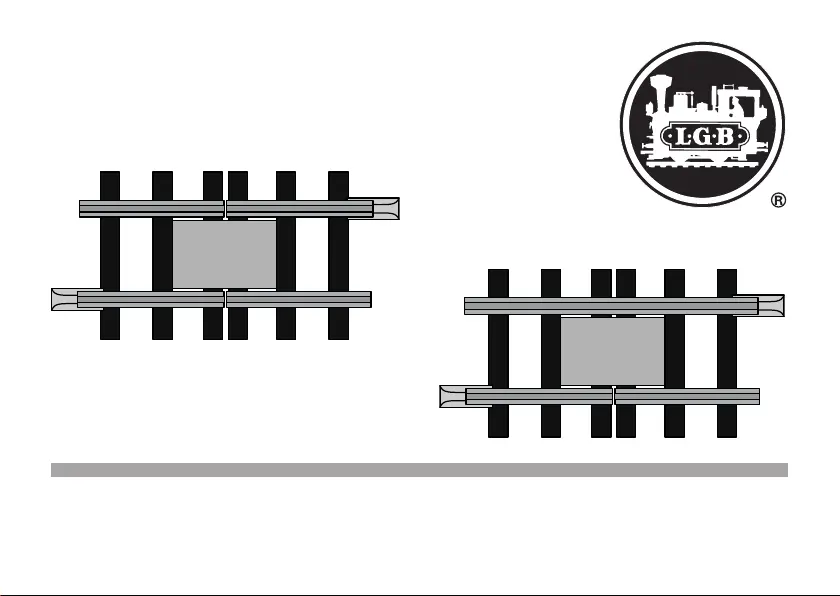

Trenngleis, Unterbrechergleis

10152, 10153, 11152

Die LGB-Trenn- und Unterbrechergleise verfügen über

eine oder zwei unterbrochene, isolierte Schienen,

sowie über eine verdeckte Anschlussleiste. Mit

diesen Gleisen können Sie Ihre Anlage an die Strom-

versorgung anschließen und in elektrisch isolierte

Streckenabschnitte unterteilen.

• Sie können ein Unterbrechergleis (10153) anstelle

von zwei Gleisanschlussklemmen (50161) verwen-

den.

•

Mit zwei Unterbrechergleisen (10153), einem LGB-

Schaltpult (51800) und einem LGB-Fahrregler können

Sie einen isolierten Streckenabschnitt bauen. Dann

können Sie eine Lok in diesem Abschnitt anhalten,

während ein andere Lok weiterfährt (Bild 2).

• Mit einem Trenngleis (10152) und zwei LGB-Trafos

können Sie zwei isolierte Streckenabschnitte

bauen. Dann können Sie zwei Loks unabhängig

voneinander fahren lassen (Bild 3).

Entfernen Sie die beiden Schrauben auf der Oberseite

der Abdeckung und nehmen Sie die Abdeckung der

Anschlussleiste ab. Unter der Abdeckung ﬁnden Sie

sechs Anschlussklemmen (Bild 1). Die weißen Markie-

rungen zeigen, mit welchem Gleis die Anschlussklem-

men verbunden sind. Schließen Sie die Kabel entspre-

chend der gewünschten Stromführung an. Montieren

Sie die Abdeckung wieder auf die Anschlussleiste.

Produktspezifikationen

Marke:	LGB
Kategorie:	Modellbau
Modell:	11152
Breite:	- mm
Tiefe:	- mm
Produkttyp:	Zuggleis
Produktfarbe:	Schwarz
Höhe:	- mm
Typ:	Model Railways Parts & Accessories
Empfohlenes Alter in Jahren (mind.):	- Jahr(e)
Vorgeschlagenes Geschlecht:	Junge
Markenkompatibilität:	Jede Marke
Kurve:	15 °
