MONTAGEANLEITUNG

ANSCHLUSS GEWERBESCHRANK GKPv AN EXTERNES AGGREGAT

ACHTUNG

Der Anschluss darf nur durch geschulte Kältetechniker vorgenommen

werden.

Vor den Montagearbeiten unbedingt den Netzstecker

ziehen!

Nur speziell vorbereitete Schränke, mit der Ausführungs-Nr. 525 können an

ein externes Aggregat angeschlossen werden (am Typenschild tragen diese

Geräte neben der Typenbezeichnung den Aufdruck ”AGGREGAT EXTERN”.

Das Kältesystem ist mit Schutzgas gefüllt. Beim Önen der Kältemittelleitung

auf entweichenden Sticksto achten (Dichtheitskontrolle).

MONTAGEVORGANG

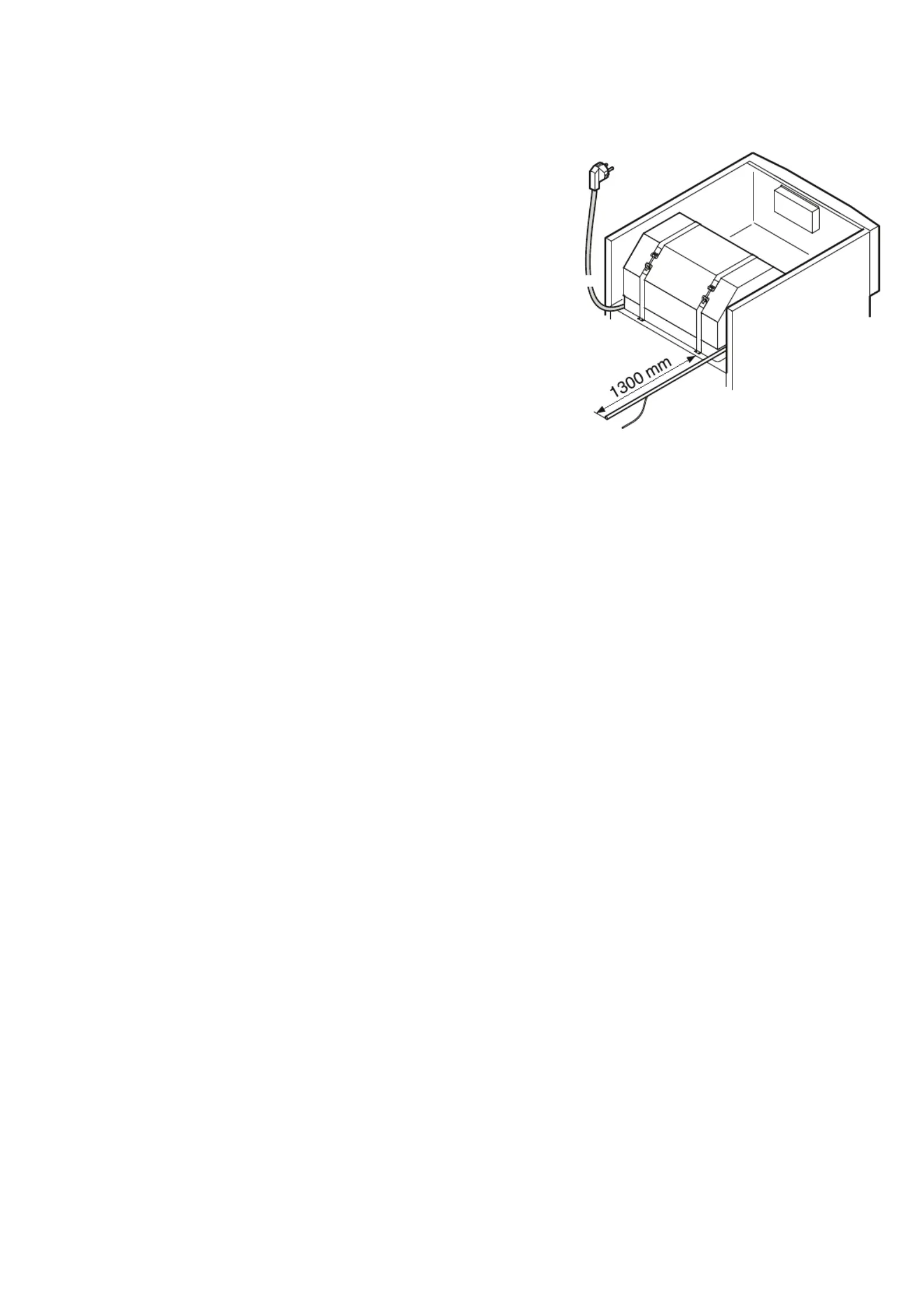

- Isolierte Kältemittelleitungen, die aufgewickelt im Raum oberhalb des

Schrankes liegen, vorsichtig abrollen und zum Kälteaggregat hin verlegen

(freie Rohrlänge 1300 mm, ø Saugleitung 10x1 mm, ø Druckleitung 6x0,7 mm).

ACHTUNG

In der Isolierung bendliche Leitungen nicht kürzen (wird als Wärmetauscher benötigt!).

Zur Verlängerung der Kältemittelrohre sind Kupferrohre mit mind. 10 mm ø (Saugleitung) bzw. mind. 6 mm ø

Druckleitung) zu verwenden.

Reduzierungen des Innendurchmessers der Rohre unbedingt vermeiden.

Die verlängerten Kältemittelleitungen ebenfalls in einem Isolierschlauch verlegen.

- Um Schwingungsgeräusche und Brüche zu vermeiden, die Kältemittelleitungen entsprechend verlegen und bauseits mit

Schellen zu xieren (Schwingungsschlaufen vor dem Aggregat).

- Druckseitig ein Sammelgefäß und einen Kältemitteltrockner einlöten.

MINDEST-LEISTUNGSBEDARF bei Anschluss eines einzelnen Schrankes

- GKPv 65..: Kältemittel R 134 a, 200 W bei -10 °C Verdampfungstemperatur

(Verüssigungstemperatur +55 °C, Sauggas- und Umgebungstemperatur +32 °C)

- GKPv 14..: Kältemittel R 134 a, 380 W bei -10 °C Verdampfungstemperatur

(Verüssigungstemperatur +55 °C, Sauggas- und Umgebungstemperatur +32 °C)

ELEKTROANSCHLUSS

Den elektrischen Anschluss des externen Aggregates laut beiliegendem Schaltplan durchführen.

Bezüglich Dimensionierung und Leitungsverlegung die Vorschriften der örtlichen EVU’s sowie der entsprechenden

nationalen Normen berücksichtigen.

ACHTUNG

Bei Nennströmen > 6A muss die Ansteuerung über ein Schaltschütz erfolgen!

KÄLTEMITTEL

System entsprechend den kältetechnischen Komponenten (Kompressor, Einspritzventil) füllen.

Hinweis

Das Einspritzventil ist bereits vormontiert.

PRÜFUNGEN UND KONTROLLEN

Dichtheitskontrolle: Sämtliche Lötstellen und Verschraubungen auf Dichtheit prüfen.

Funktionstest: Überprüfung aller Betriebszustände (Kühlung, Abtauung) unter Berücksichtigung der Beschreibung von

Bedienungs- und Kontrollelementen laut Bedienungsanleitung.

7082 701-00

Länge Netzkabel = 3000 mm

Produktspezifikationen

Marke:	Liebherr
Kategorie:	Kühlschrank
Modell:	GKPv 6570 ProfiLine
Breite:	700 mm
Tiefe:	830 mm
Gewicht:	104000 g
Produktfarbe:	Edelstahl
Steuerung:	Tasten
Höhe:	2120 mm
Energiequelle:	AC
Sperren:	Ja
AC Eingangsspannung:	220 - 240 V
AC Eingangsfrequenz:	50 Hz
Eingebautes Display:	Ja
Paketgewicht:	120000 g
Geräteplatzierung:	Freistehend
Gehäusematerial:	Edelstahl
Verstellbare Füße:	Ja
Anschlusswert:	- W
Nutzinhalt Kühlschrank:	- l
Kühlschrank - Anzahl der Ablagen/Körbe:	4
Jährlicher Energieverbrauch:	- kWh
Geräuschpegel:	- dB
Türanschlag:	Rechts
Wechselbare Türen:	Ja
No-Frost-System:	Nein
Temperaturalarm:	Ja
Innenbeleuchtung Kühleinheit:	Nein
Bruttokapazität Kühlschrank:	601 l
Abtauautomatik (Kühleinheit):	Ja
