Seite 1/60

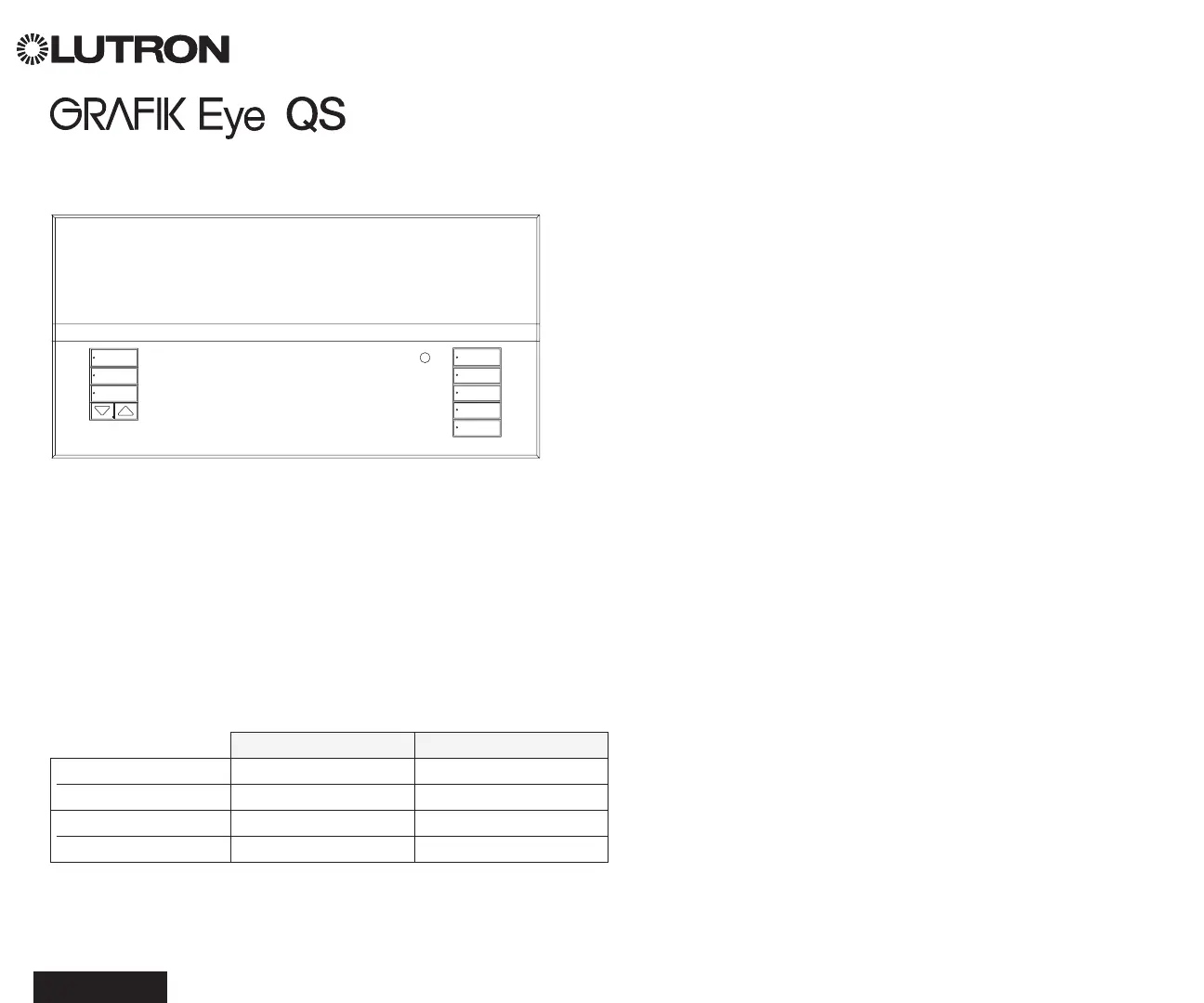

LUTRON
Control Unit
Quick Installation and
Operation Guide
Please Read
The GRAFIK Eye QS control unit allows for control of both
lights and shades, without interfaces, using a single control
unit. Features include pushbutton scene recall, info screen that
displays energy savings and status, IR receiver, astronomic
timeclock, contact closure input, and engravable backlit
buttons that are easy to find and operate.
Model Numbers: QSGRJ-3P, QSGRJ-4P, QSGRJ-6P
QSGR-3P, QSGR-4P, QSGR-6P
120 V~ 50/60 Hz 220 – 240 V~ 50/60 Hz
Unit Capacity (watts) 2000 W 3000 W
MLV 2000 VA /1600 W 3000 VA /2400 W
Zone Capacity (watts) 25 – 800 W 40 – 1200 W
MLV 25 – 800 VA /25 – 600 W 40 – 1200 VA /40 – 960 W
See pages 6 and 7 for IEC PELV/NECR Class 2 ratings.
For California residents only:
The batteries in these devices contain Perchlorate Material;
special handling may apply. For more information visit
www.dtsc.ca.gov/hazardouswaste/perchlorate
Contents
Features and Functions of the GRAFIK Eye QS Control Unit . . . . . . . 2
Wiring the GRAFIK Eye QS Control Unit
Overview of Line Voltage/Mains Wiring . . . . . . . . . . . . . . . . . .3
Line Voltage Wiring Details . . . . . . . . . . . . . . . . . . . . . . . .4
Overview of IEC PELV/NECR Class 2 Wiring . . . . . . . . . . . . . . . . 6
QS Link Control Wiring Details. . . . . . . . . . . . . . . . . . . . . . . 7
Completing Installation of the GRAFIK Eye QS Control Unit . . . . . . . 8
Programming Mode
Entering and Exiting Programming Mode . . . . . . . . . . . . . . . . . 9
Navigating Menus in Programming Mode . . . . . . . . . . . . . . . . . 9
Wireless Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Zone Setup
Assigning Load Types . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Assigning Non-Dim Load Types . . . . . . . . . . . . . . . . . . . . . 11
Setting Load Types . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Scene Setup
Setting Zone Levels, Fade Rates, and Shade Group Actions . . . . . . 13
Occupancy Sensor Setup . . . . . . . . . . . . . . . . . . . . . . . . 14
Scene Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Configuring Occupancy Sensor Settings (optional) . . . . . . . . . . . 16
Pico Wireless Control Setup
Associating with a GRAFIK Eye QS Wireless Control Unit . . . . . . . . 17
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Contact Information . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
For additional features and advanced functions, see the complete installation
and operation guide at www.lutron.com/qs
English
OK
Info screen
Displays status or programming
functions
Scene buttons
With integral scene
indicator LEDs
Optional Shade
button groups
Preset and raise/lower buttons
with integral LEDs (maximum of
3 button groups)
Zone numbers
Zone raise/lower
buttons
Zone LEDs display current
lighting zone levels
Timeclock button
Displays current timeclock info
OK button
Used for programming
Infrared receiver
For handheld remote use
Master buttons
Temporarily raise and lower
lighting levels on unit
Hinged faceplate
Lower hinged faceplate

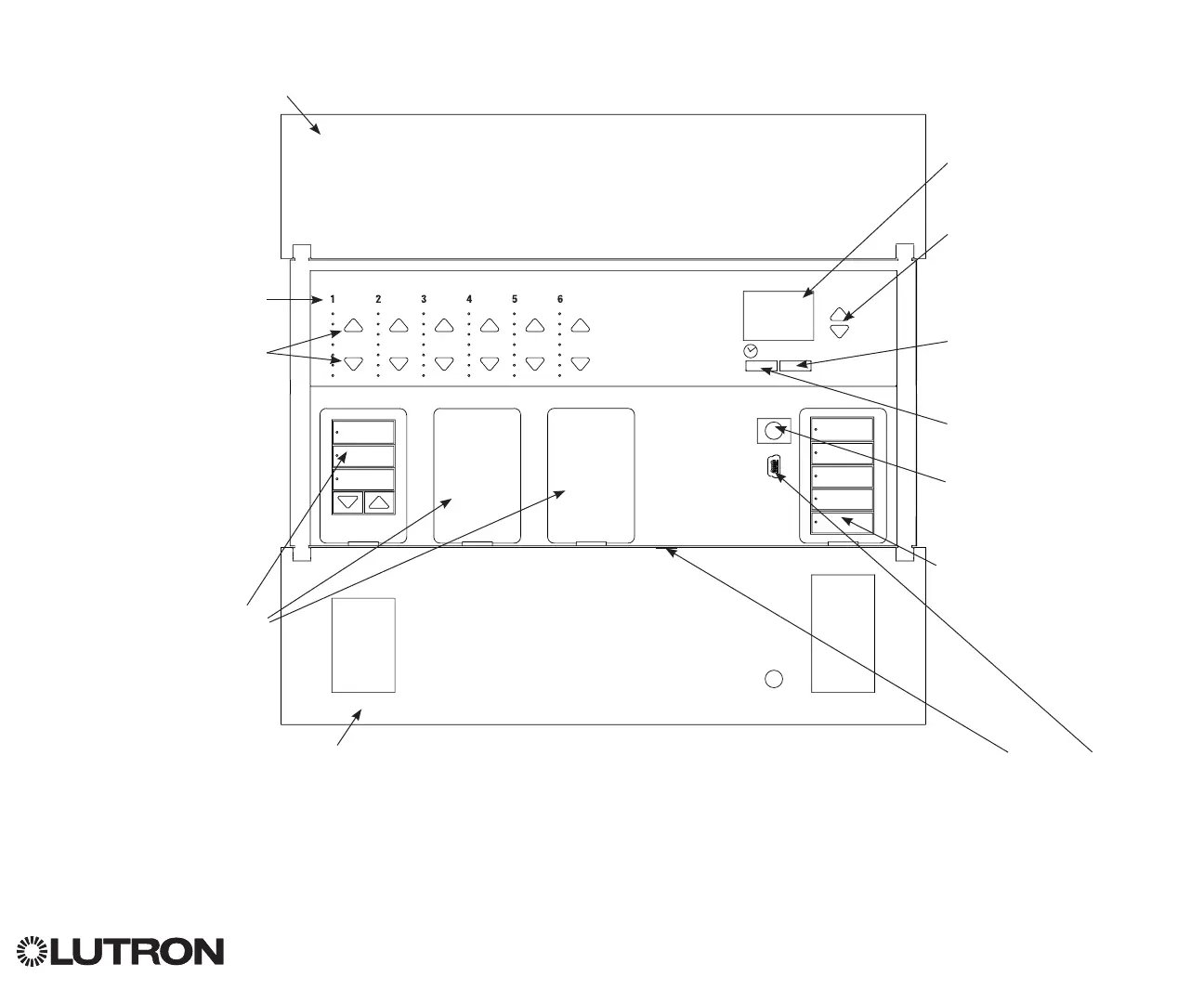

Features and Functions of the GRAFIK Eye QS Control Unit
2
USB Receptacle for PC programming: Micro* or Mini B
For additional information, see the complete installation and operation guide at www.lutron.com/qs
GRAFIK Eye QS Control Unit Quick Installation and Operation Guide
* To access micro USB receptacle, pull down
to remove lower hinged faceplate.
