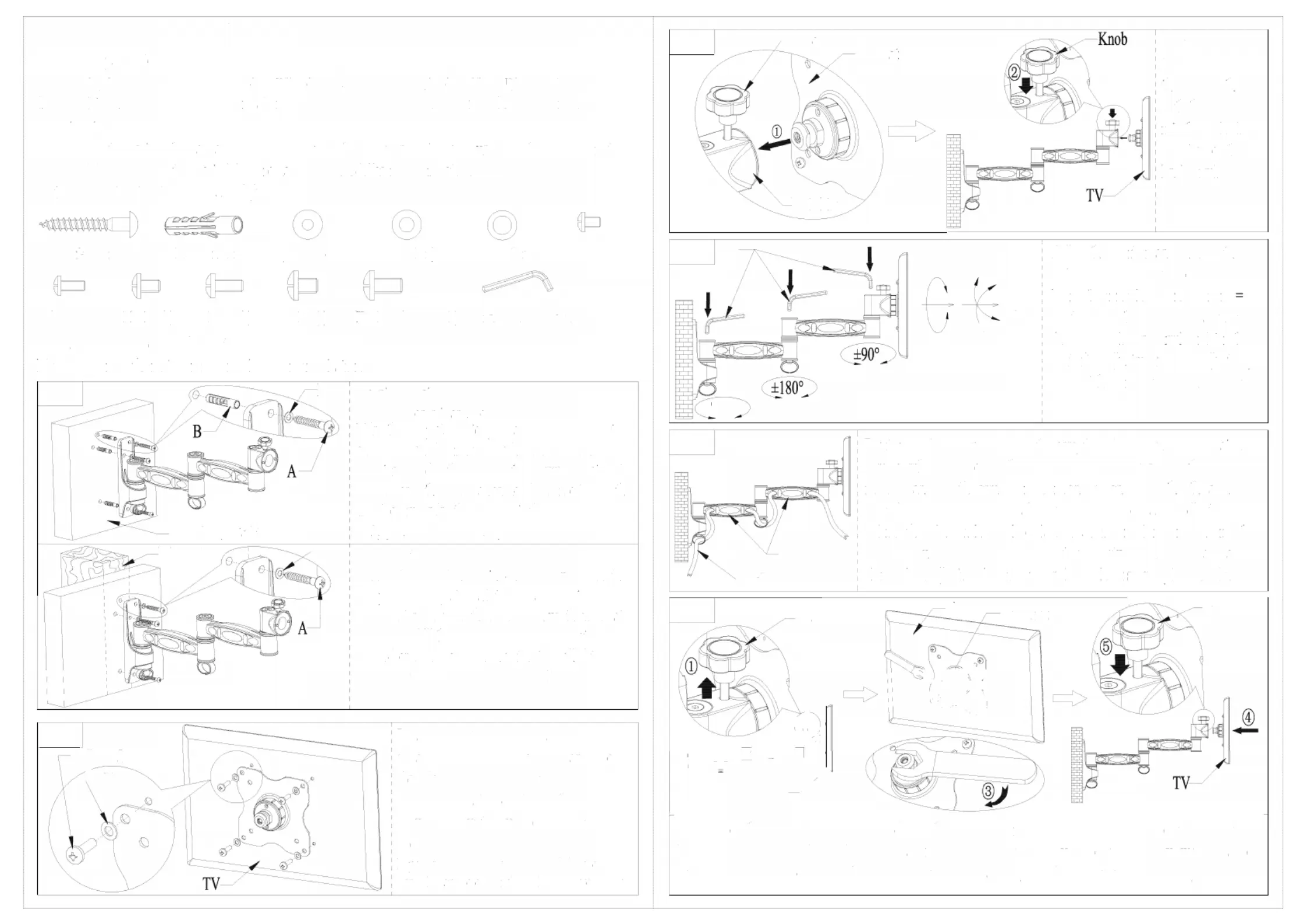

Anweisungen zur festen Wandmontage des ARM2601 für Panel TV



ub



u



k



(C)04-Scheibe(4) (D)05-Scheibe(4)

(E) 06 Waschmaschine (?)

(F) M4 * 8 (4)

































k



ü



























Z





ü



-E

Für Ziegel, Beton und Stein:

Verwenden Sie die Wandplatte als Vorlage und

verwenden Sie den Nivellierer, um sicherzustellen, dass

die Wandplatte eben ist. Markieren Sie 3 Löcher für die

langen Schrauben als Bild. Bohren Sie diese Löcher mit

einem ♦ 8-mm-Bohrer mindestens 50 mm tief in die

Wand. Wandanker (B) werden in die Wand eingesetzt.

Befestigen Sie anschließend die Wandplatte mit der

langen Schraube (A) und der langen Schraubenscheibe

(E) an der Wand.

Für Holzbolzen:

Verwenden Sie einen Stollensucher, um die einen

Holzstollen zu finden. Verwenden Sie die Wandplatte als

Vorlage, markieren Sie die 3 Stellen für den langen

Bolzen als Bild und verwenden Sie die

Nivelliervorrichtung, um sicherzustellen, dass die

Wandplatte eben ist. Bohren Sie diese Löcher mit einem

5-mm-Bohrer mindestens 50 mm tief in die Wand.

Befestigen Sie anschließend die Wandplatte mit den

langen Bolzen (A) und der langen Bolzenscheibe (E) an

den Stehbolzen.

Installieren Sie die TV-Platte auf der Rückseite

des Fernsehgeräts. Wählen Sie aus dem

Teilebeutel vier passende Schrauben aus und

schrauben Sie sie in die Schraublöcher auf der

Rückseite des Fernsehgeräts. Die an der

Rückseite des Fernsehgeräts montierte

Fernsehplatte sollte symmetrisch und

gleichmäßig montiert werden.

Wichtig: Verwenden Sie kein Elektrowerkzeug,

um die Halterung am Fernsehgerät

anzubringen. Passende Bolzen mit

Schraubendreher vorsichtig schrauben.







Heben Sie das

Fernsehgerät mit

zwei Personen an,

setzen Sie das

Fernsehgerät

z

usammen mit der

Fernsehplatte in

die Wandplatte

ein, und ziehen Sie

den Knopf fest an.









°













-

'=.· ®





























f:

=

�b ./r





'



°

°

Stellen Sie die Position und den

Winkel des Flachbildfernsehers so

ein, dass Sie ihn bequem anzeigen

können. Lösen Sie die Schraube mit

dem Innensechskantschlüssel S 4

(L), bevor Sie den Blickwinkel

einstellen, und ziehen Sie die

Schraube nach der Einstellung fest

an. Achten Sie beim Einstellen auf

Ihre Hand, um ein Einklemmen zu

vermeiden.

Verlegen Sie die Kabel entlang der Innenseite des Arms. Die Kabel

sollten etwas mehr in der Ecke sein. Sichern Sie die

Kabelabdeckungen mit allen Kabeln. und ziehen Sie die Ann-

Baugruppe ein und aus und prüfen Sie, ob sich die Ann-Baugruppe frei

bewegt. Der Kabelüberschuss in der Ecke kann durch leichtes Ziehen

der Kabel eingestellt werden, um locker zu bleiben und ein Dehnen

oder Beschädigen der Kabel zu vermeiden. Daher sind die Kabel

während der gesamten Zeit im geschützten Zustand des Arms, wenn

Sie den Blickwinkel des Displays einstellen. (Dargestellt als Abb.)

















)













































Bitte befestigen Sie die feste Mutter wie unten beschrieben, wenn der Neigungswinkel nicht richtig fixiert

werden kann. Lösen Sie zuerst den Knopf und entfernen Sie dann das Fernsehgerät zusammen mit der

Fernsehplatte von der Wandplatte. Ziehen Sie die feststehende Mutter mit einem Schraubenschlüssel im

Uhrzeigersinn fest. Setzen Sie den Fernseher wieder in die Wand

platte ein, und ziehen Sie den Knopf

endlich fest an die Fernsehplatte.

1. Technischer Parameter Größe des

Flachbildfernsehers: 13 "~ 27" links & rechts

± 15 °

Maximale Belastung: 15 kg

Drehung um 360°

Einstellbarer Winkel: nach oben und unten ± 15 °

Abstand von der Wand: 84 ~ 403 mm

2. Teileliste

Bitte überprüfen Sie die Teile in der Verpackung im Vergleich z

ur folgenden Liste. Stellen Sie sicher, dass sich alle Teile im

Paket befinden. Verwenden Sie niemals defekte Teile. Ersetzen Sie niemals Teile mit anderen Spezifikationen.

Hinweis: Falsche Installation kann zu Verletzungen führen!

3.Installations-und Betriebsanweungen.

Hinweis: Bitte lesen Sie die Anweisungen vor derInstallation sorgfältig durch!
