Makita CL111D Bedienungsanleitung

23 DEUTSCHDEUTSCH (Original-Anleitung)WARNUNGDieses Gerät kann von Kindern ab 8 Jahren und Personen mit ver-minderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen benutzt werden, sofern sie eine Beaufsichtigung oder Anweisung bezüglich des sicheren Gebrauchs des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. TECHNISCHE DATENModell: CL111DKapazität 560 mLDauerbetrieb Ca. 12 minGesamtlänge 906 mmNennspannung 10,8 V GleichstromNettogewicht 0,94 kgErsatz-Akku (Teilenummer je nach Land unterschiedlich)632C23-4, 632C25-0, 632C31-5• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.

• Die technischen Daten können von Land zu Land unterschiedlich sein. • Das Gewicht schließt keine Zubehörteile ein. SymboleNachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbe-dingt vor der Benutzung mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Ni-MHLi-ionNur für EG-Länder Entsorgen Sie Elektrogeräte oder Akkus nicht zusammen mit dem Hausmüll. Unter Einhaltung der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Batterien, Akkus sowie verbrauchte Batterien und Akkus und ihre Umsetzung gemäß den Landesgesetzen müssen Elektrogeräte und Batterien bzw. Akkus, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer umweltgerechten Recycling-Einrichtung zugeführt werden. Vorgesehene VerwendungDas Werkzeug ist für das Absaugen von Trockenstaub vorgesehen.

Eine Missachtung der Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen. 1. Das Gerät keinem Regen aussetzen. In Innenräumen aufbewahren. 2. Das Gerät darf nicht als Spielzeug benutzt werden. Wenn das Gerät von Kindern oder in deren Nähe benutzt wird, ist besondere Vorsicht geboten. 3. Nur gemäß der Beschreibung in dieser Anleitung benutzen. Nur vom Hersteller emp-fohlene Zusatzvorrichtungen verwenden.

24 DEUTSCH4. Nicht mit beschädigtem Akku benutzen. Falls das Gerät nicht ordnungsgemäß funktioniert, fallen gelassen, beschädigt, im Freien liegen gelassen wurde oder ins Wasser gefallen ist, bringen Sie es zu einem Kundenzentrum. 5. Fassen Sie das Gerät nicht mit nassen Händen an. 6. Stecken Sie keine Gegenstände in die Ö?nungen. Benutzen Sie das Gerät nicht mit einer blockierten Ö?nung; halten Sie es frei von Staub, Fusseln, Haaren und Fremdkörpern, die den Luftstrom behindern können. 7. Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von den Ö?nungen und beweglichen Teilen fern. 8. Schalten Sie sämtliche Bedienelemente aus, bevor Sie den Akku abnehmen. 9. Lassen Sie bei der Reinigung von Treppen besondere Vorsicht walten. 10. Verwenden Sie das Gerät nicht zum Aufsaugen von brennbaren oder feuergefährlichen Flüssigkeiten, wie z. B.

Benzin, und benut-zen Sie es auch nicht in der Nähe solcher Flüssigkeiten. 11. Verwenden Sie nur das vom Hersteller gelie-ferte Ladegerät zum Auaden. 12. Saugen Sie keine brennenden oder rauchen-den Gegenstände auf, wie z. B. Zigaretten, Streichhölzer oder heiße Asche. 13. Benutzen Sie das Gerät nicht ohne angebrach-ten Staubsack und/oder Filter. 14. Laden Sie den Akku nicht im Freien. 15. Laden Sie den Akku nur mit dem vom Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen. 16. Benutzen Sie Elektrowerkzeuge nur mit den ausdrücklich vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr. 17.

Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschließen können. 18. Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit.

Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betro?enen Stellen mit Wasser ab. 19. Verwenden Sie keinen Akku und auch kein Werkzeug, der (das) beschädigt oder modi-ziert ist. Beschädigte oder modizierte Akkus können unvorhersehbares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann. 20. Setzen Sie einen Akku oder ein Werkzeug nicht Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen. 21. Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku bzw. das Werkzeug nicht außer-halb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommen.

BEWAHREN SIE DIESE ANLEITUNG AUF. ZUSÄTZLICHE SICHERHEITSREGELNDieses Gerät ist für Haushaltsgebrauch vorgesehen. 1. Lesen Sie diese Gebrauchsanleitung und die Gebrauchsanleitung des Ladegerätes vor der Benutzung aufmerksam durch. 2. Unterlassen Sie das Aufsaugen der folgenden Materialien:— Heiße Materialien, wie z. B. brennende Zigaretten oder durch Schleifen/Schneiden von Metall erzeugte Funken/Metallstaub— Brennbare Materialien, wie z. B. Benzin, Verdünner, Petroleum oder Lack— Explosive Materialien, wie Nitroglycerin— Zündfähige Materialien, wie z. B. Aluminium, Zink, Magnesium, Titan, Phosphor oder Celluloid— Nassen Schmutz, Wasser, Öl oder dergleichen— Harte Gegenstände mit scharfen Kanten, wie z. B. Holzspäne, Metalle, Steine, Glas, Nägel, Nadeln oder Rasierklingen— Klumpen bildendes Pulver, wie z. B. Zement oder Toner— Leitfähiger Staub, wie z. B.

Brechen Sie den Betrieb sofort ab, wenn Sie irgendetwas Ungewöhnliches bemerken. 4. Falls Sie den Staubsauger fallen lassen oder anstoßen, überprüfen Sie ihn vor der Benutzung sorgfältig auf Risse oder Beschädigung. 5. Bringen Sie das Gerät nicht in die Nähe von Öfen oder anderen Wärmequellen. 6. Blockieren Sie nicht die Einlassö?nung oder die Belüftungsö?nungen. BEWAHREN SIE DIESE ANLEITUNG AUF.

25 DEUTSCHWICHTIGE SICHERHEITSVORSCHRIFTENFÜR EINGEBAUTEN AKKU1. Lesen Sie vor der Benutzung des eingebauten Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Produkt angebracht sind. 2. Der eingebaute Akku darf nicht zerlegt werden. 3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion. 4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie erblinden. 5. Der eingebaute Akku darf nicht kurzgeschlos-sen werden. 1. Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. 2. Lagern Sie den eingebauten Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägeln, Münzen usw. 3.

Setzen Sie den eingebauten Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus kann einen starken Stromuss, Überhitzung, mög-liche Verbrennungen und sogar eine Betriebsstörung verursachen. 6. Lagern Sie das Werkzeug und den eingebauten Akku nicht an Orten, an denen die Temperatur 50°C erreichen oder überschreiten kann. 7. Versuchen Sie niemals, den eingebauten Akku zu verbrennen, selbst wenn er stark beschä-digt oder vollkommen verbraucht ist. Der ein-gebaute Akku kann im Feuer explodieren. 8. Achten Sie darauf, dass der Akku nicht fallen gelassen oder Stößen ausgesetzt wird. BEWAHREN SIE DIESE ANLEITUNG AUF. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer1. Laden Sie den eingebauten Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Gerät stets aus, und laden Sie den eingebauten Akku, wenn Sie ein Nachlassen der Geräteleistung feststellen. 2.

Laden Sie den eingebauten Akku bei einer Raumtemperatur von 10°C - 40°C. Lassen Sie den eingebauten Akku vor dem Laden abküh-len, falls er heiß ist. 4. Laden Sie den Akku bei längerer Nichtbenutzung alle sechs Monate nach. FUNKTIONSBESCHREIBUNGLaden des eingebauten AkkusVORSICHT: Benutzen Sie den Staubsauger nicht während des Ladens. Er könnte sonst beschä-digt werden. VORSICHT: Ziehen Sie nach dem Laden stets den Ladestecker vom Staubsauger ab. VORSICHT: Lassen Sie das Ladegerät nicht am Stromnetz angeschlossen, nachdem Sie das Gerät abgetrennt haben. Es könnte zu Verletzungen kommen, falls kleine Kinder den Strom führenden Stecker in den Mund stecken. Verwenden Sie nur das Makita-Ladegerät DC1001 zum Laden dieses Staubsaugers. Bei Verwendung anderer Ladegeräte kann der Akku platzen, was zu Personenschäden und Beschädigung führen kann.

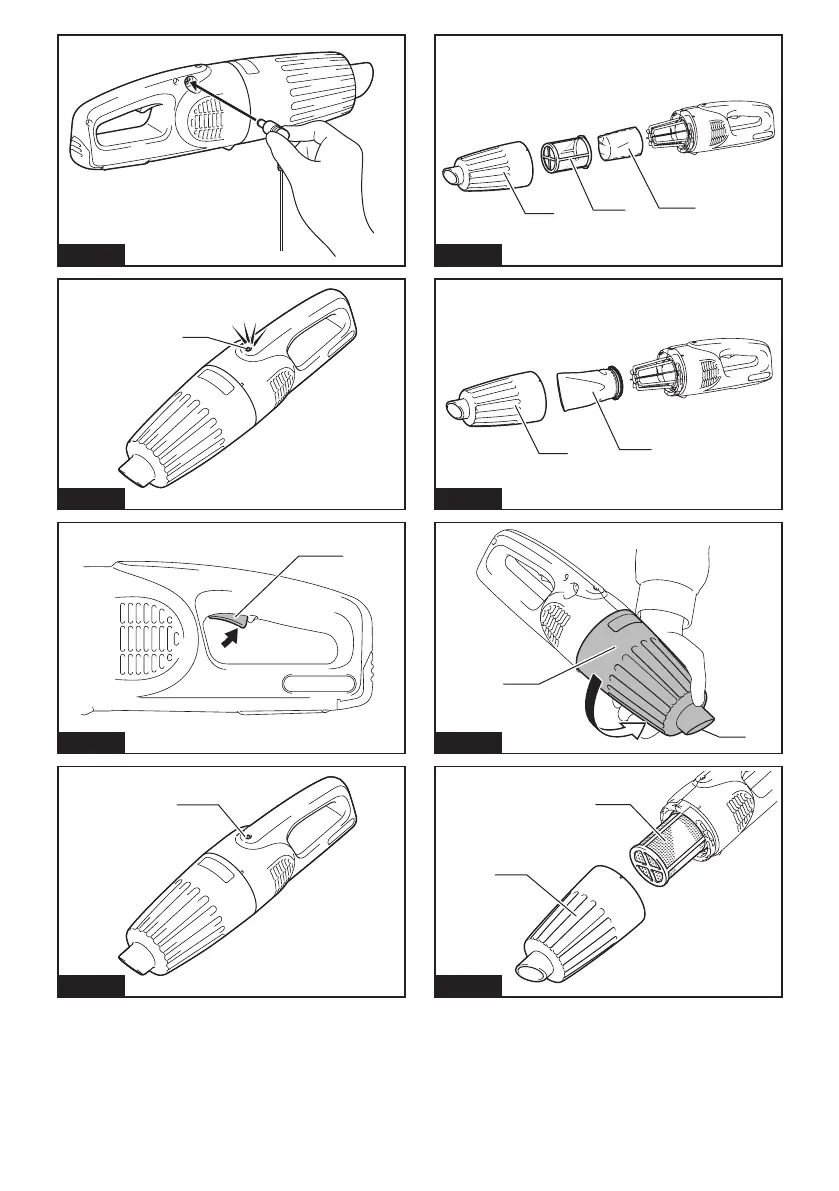

Laden Sie den Staubsauger vor der ersten Benutzung oder nach längerer Nichtbenutzung. Stecken Sie den Ladestecker in die Ladebuchse, und schließen Sie dann das Ladegerät an die Netzsteckdose an. ► Abb. 1Die Akku-Warnleuchte leuchtet auf, und der Ladevorgang beginnt. Der Ladevorgang dauert unge-fähr 3 Stunden. Die Leuchte erlischt nach Abschluss des Ladevorgangs. Weitere Einzelheiten entnehmen Sie bitte der Gebrauchsanleitung des Ladegerätes. ► Abb. 2: 1. Akku-WarnleuchteSchalterfunktionVORSICHT: Vergewissern Sie sich vor Benutzung des Werkzeugs stets, dass der Auslöseschalter ordnungsgemäß funktioniert und beim Loslassen in die AUS-Stellung zurückkehrt. Zum Einschalten des Werkzeugs drücken Sie einfach den Auslöseschalter. Zum Ausschalten lassen Sie den Auslöseschalter los. ► Abb. 3: 1. Ein-Aus-SchalterAkku-WarnleuchteWenn die Akku-Restkapazität niedrig wird, blinkt die Akku-Warnleuchte.

Wenn die Akku-Restkapazität erheblich niedriger wird, bleibt das Werkzeug stehen, und die Akku-Warnleuchte leuchtet etwa 10 Sekunden lang auf. Laden Sie in die-sem Fall den Akku auf.

Das Werkzeug bleibt auch stehen, wenn der Akku über-lastet oder überhitzt wird, und die Akku-Warnleuchte leuchtet etwa 10 Sekunden lang auf. Bei eingeschalte-ter Leuchte lässt sich das Werkzeug nicht betätigen. ► Abb. 4: 1. Akku-WarnleuchteHINWEIS: Der Zeitpunkt, zu dem die Akku-Warnleuchte zu blinken oder aufzuleuchten beginnt, hängt von der Temperatur am Arbeitsplatz und dem Zustand des Akkus ab.

26 DEUTSCHMONTAGEVORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Werkzeug stets, dass es ausgeschaltet ist. FiltertypNormaler Filter► Abb. 5: 1. Kapsel 2. Vorlter 3. FilterHochleistungslter► Abb. 6: 1. Kapsel 2. HochleistungslterStaubentleerungVORSICHT: Leeren Sie den Staubsauger, bevor er voll wird oder die Saugleistung nachlässt. VORSICHT: Entleeren Sie auch unbedingt den Staub im Staubsauger selbst. Anderenfalls kann sich der Filter zusetzen, oder der Motor kann beschädigt werden. Entsorgen von Staub für normalen Filter1. Um den am Filter in der Kapsel haftenden Staub abzu-schütteln, klopfen Sie 4- bis 5-mal mit Ihrer Hand auf die Kapsel. Richten Sie nun den Saugeinlass nach unten, drehen Sie die Kapsel in Richtung des Pfeils in der Abbildung, und ziehen Sie die Kapsel langsam und gerade ab. ► Abb. 7: 1. Kapsel 2.

SaugeinlassHINWEIS: Halten Sie einen Müllsack unter die Kapsel, da beim Ö?nen der Kapsel Staub herausfal-len kann. 2. Entfernen Sie den angesammelten Staub aus dem Kapsel-Innenraum und vom Vorlter. ► Abb. 8: 1. Vorlter 2. Kapsel3. Drehen Sie den Vorlter in Pfeilrichtung, um die Sicherungslippe von der Staubsaugereinheit zu lösen, und ziehen Sie dann den Vorlter ab. ► Abb. 9: 1. Vorlter 2. Sicherungslippe4. Entleeren Sie Feinstaub aus dem Vorlter. Entfernen Sie anschließend den Filter, und klopfen Sie ihn leicht aus, um Staub abzuschütteln. ► Abb. 10: 1. Vorlter 2. FilterEntsorgen von Staub für Hochleistungslter1. Um den am Filter in der Kapsel haftenden Staub abzu-schütteln, klopfen Sie 4- bis 5-mal mit Ihrer Hand auf die Kapsel.

Richten Sie nun den Saugeinlass nach unten, drehen Sie die Kapsel in Richtung des Pfeils in der Abbildung, und ziehen Sie die Kapsel langsam und gerade ab. ► Abb. 11: 1. Kapsel 2. SaugeinlassHINWEIS: Halten Sie einen Müllsack unter die Kapsel, da beim Ö?nen der Kapsel Staub herausfal-len kann. 2.

Entfernen Sie den angesammelten Staub aus dem Kapsel-Innenraum und vom Hochleistungslter. ► Abb. 12: 1. Kapsel 2. Hochleistungslter3. Drehen Sie den Hochleistungslter in Pfeilrichtung, um die Sicherungslippe von der Staubsaugereinheit zu lösen, und ziehen Sie dann den Filter ab. ► Abb. 13: 1. Sicherungslippe4. Entleeren Sie den Feinstaub, und klopfen Sie den Hochleistungslter leicht aus, um Staub abzuschütteln. ZusammenbauZusammenbau für normalen Filter1. Bringen Sie den Filter an der Staubsaugereinheit an, bis er einwandfrei sitzt. ► Abb. 14: 1. Filter► Abb. 15: 1. FilterHINWEIS: Achten Sie darauf, dass der Filter gerade aufgesetzt wird, ohne dass er zurückgezogen wird. Falls der Filter falsch aufgesetzt wird, wie in der Abbildung gezeigt, gelangt Staub in das Motorgehäuse und kann einen Motorausfall verursachen. 2. Schließen Sie den Vorlter an.

Drehen Sie dabei den Vorlter so, dass die Sicherungslippe fest in der Staubsaugereinheit verankert ist. ► Abb. 16: 1. Vorlter► Abb. 173. Schließen Sie die Kapsel an. Richten Sie die Markierung O an der Kapsel auf die Markierung O am Handgri? aus, und drehen Sie dann die Kapsel fest in Pfeilrichtung, bis sie gesichert ist. ► Abb. 18: 1. Markierung O► Abb. 19: 1. Handgri? 2. KapselHINWEIS: Entfernen Sie den Staub stets rechtzeitig, da die Saugleistung verringert wird, wenn sich zu viel Staub im Staubsauger bendet. HINWEIS: Vergewissern Sie sich vor der Benutzung des Staubsaugers stets, dass Filter und Vorlter kor-rekt eingesetzt sind. Falls sie nicht korrekt eingesetzt sind, gelangt Staub in das Motorgehäuse und kann einen Motorausfall verursachen. Falls die in den folgenden Beispielen genannten Fälle eintreten, sind Filter und Vorlter nicht korrekt einge-setzt.

VorlterBeispiel 2: Nur der Filter ist eingesetzt worden (kein Vorlter)► Abb. 21: 1. FilterBeispiel 3: Der Filter ist im zurückgezogenen Zustand eingesetzt worden► Abb. 22: 1. FilterBeispiel 4: Die Sicherungslippe des Vorlters sitzt nicht fest in der Nut des Staubsaugergehäuses► Abb. 23: 1. Nut des Staubsaugergehäuses 2. Vorlter 3. Sicherungslippe.

27 DEUTSCHZusammenbau für Hochleistungslter1. Schließen Sie den Hochleistungslter an. Drehen Sie dabei den Hochleistungslter so, dass die Sicherungslippe fest in der Staubsaugereinheit verankert ist. ► Abb. 24: 1. Hochleistungslter 2. Sicherungslippe► Abb. 25: 1. Sicherungslippe2. Schließen Sie die Kapsel an. Richten Sie die Markierung O an der Kapsel auf die Markierung O am Handgri? aus, und drehen Sie dann die Kapsel fest in Pfeilrichtung, bis sie gesichert ist. ► Abb. 26: 1. Markierung O► Abb. 27: 1. Handgri? 2. KapselHINWEIS: Entfernen Sie den Staub stets rechtzeitig, da die Saugleistung verringert wird, wenn sich zu viel Staub im Staubsauger bendet. HINWEIS: Vergewissern Sie sich vor der Benutzung des Staubsaugers stets, dass der Hochleistungslter korrekt eingesetzt ist.

Falls sie nicht korrekt einge-setzt sind, gelangt Staub in das Motorgehäuse und kann einen Motorausfall verursachen. Falls die in den folgenden Beispielen genannten Fälle eintreten, ist der Hochleistungslter nicht korrekt ein-gesetzt. Setzen Sie sie korrekt ein, um das Problem zu beheben. ProblembeispieleDie Sicherungslippe des Hochleistungslters ist nicht fest in der Nut des Staubsaugergehäuses verankert. ► Abb. 28: 1. Sicherungslippe 2. Nut des StaubsaugergehäusesBETRIEBVORSICHT: Um Vorrichtungen, wie z. B. eine Düse, anzuschließen, führen Sie die Vorrichtung unter gleichzeitigem Drehen in Pfeilrichtung ein, um einwand-freie Verbindung während des Gebrauchs zu gewähr-leisten. Um die Vorrichtungen abzutrennen, ziehen Sie sie unter gleichzeitigem Drehen in Pfeilrichtung ab.

Wird eine Vorrichtung beim Anschließen oder Abtrennen in entge-gengesetzter Richtung gedreht, kann sich die Kapsel lösen. ► Abb. 29: 1. KapselReinigen (Saugen)DüseBringen Sie die Düse an, um Tische, Pulte, Möbelstücke usw. abzusaugen. Die Düse lässt sich leicht aufstecken. ► Abb. 30: 1.

DüseDüse + Verlängerungsrohr (gerades Rohr)Das Verlängerungsrohr wird zwischen Düse und Staubsauger angebracht. Diese Anordnung ist prak-tisch, um den Fußboden im Stehen zu saugen. ► Abb. 31: 1. Staubsauger-Hauptteil 2. Verlängerungsrohr 3. DüseSpitzdüseBringen Sie die Spitzdüse an, um Ecken und Ritzen eines Autos oder Möbelstücks zu reinigen. ► Abb. 32: 1. Spitzdüse 2. Staubsauger-HauptteilSpitzdüse + Verlängerungsrohr (gerades Rohr)Benutzen Sie diese Anordnung in engen Zwischenräumen, in die der Staubsauger selbst nicht hineinpasst, oder an schwer erreichbaren hohen Orten. ► Abb. 33: 1. Spitzdüse 2. Verlängerungsrohr 3. Staubsauger-HauptteilStaubsaugen ohne DüseSie können Pulver und Staub ohne Düse aufsaugen. ► Abb. 34WARTUNGVORSICHT: Denken Sie vor der Durchführung von Überprüfungen oder Wartungsarbeiten stets daran, das Werkzeug auszuschalten.

Nach dem GebrauchWenn Sie den Staubsauger aufbewahren oder laden, verriegeln Sie den Düsenkopf, und hängen Sie ihn an einen auf dem Markt erhältlichen Haken. ► Abb. 35ANMERKUNG: Wird der Staubsauger ohne irgend eine Stütze gegen eine Wand gelehnt, kann er umkippen und beschädigt werden. ► Abb. 36ReinigenANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. ANMERKUNG: Blasen Sie am Staubsauger und an den Filtern haftenden Staub nicht mit einem Druckluftspray ab. Dadurch wird der Staub in das Gehäuse geblasen und ein Ausfall verursacht. ANMERKUNG: Nachdem Sie die Filter gewa-schen haben, lassen Sie sie vor Gebrauch gründ-lich trocknen. Unzureichend getrocknete Filter können schlechte Saugleistung verursachen und die Lebensdauer des Motors verkürzen.

28 DEUTSCHStaubsauger-HauptteilWischen Sie die Außenseite (Staubsauger-Hauptteil) des Staubsaugers von Zeit zu Zeit mit einem mit Seifenwasser getränkten Tuch ab. Putzen Sie auch die Saugö?nung und den Filtermontagebereich aus. ► Abb. 37FilterWaschen Sie den Filter in Seifenwasser aus, wenn er mit Staub zugesetzt ist und die Saugleistung nachlässt. Lassen Sie ihn vor der Benutzung gründlich trocknen. ► Abb. 38SchwammlterWenn der Schwammlter verschmutzt wird, reinigen Sie ihn wie folgt. 1. Entfernen Sie den Filter. 2. Ziehen Sie den Schwammlter zwischen den Säulen heraus. 3. Reinigen Sie den Schwammlter durch Ausklopfen oder Waschen. Wenn Sie ihn waschen, lassen Sie ihn vor Gebrauch gründlich trocknen. 4. Führen Sie den Schwammlter zwischen den Säulen ein, und setzen Sie ihn in seine Ausgangsposition ein.

Vergewissern Sie sich, dass die Unterkanten der Säulen den Schwammlter niederhal-ten, und dass kein Spalt zwischen dem Schwammlter und der Saugö?nung vorhanden ist. ► Abb. 39: 1. Schwammlter 2. Unterkante der SäuleReinigen der DüseWenn die Düsenbürste staubig wird, entfernen Sie den Staub mit Klebeband. ► Abb. 40: 1. BürsteEntsorgen des StaubsaugersEin Lithium-Ionen-Akku ist in diesem Staubsauger eingebaut. Nehmen Sie diesen stets heraus, bevor Sie den Staubsauger entsorgen. Ausbauen des eingebauten AkkusVORSICHT: Die Kontakte dürfen nicht mit leitfähigem Material berührt werden. VORSICHT: Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. VORSICHT: Setzen Sie den Akku weder Wasser noch Regen aus. VORSICHT: Der Akku darf nicht zerlegt oder abgeändert werden.

VORSICHT: Der Staubsauger muss vom Stromnetz getrennt sein, wenn der Akku entfernt wird. 1. Um die Rückabdeckung zu entfernen, verschie-ben Sie sie in Pfeilrichtung. ► Abb. 41: 1. Rückabdeckung2. Schieben Sie den eingebauten Akku halb her-aus.

Trennen Sie die Kabel vom Akku, indem Sie den Akku geringfügig zurückschieben, während Sie den Steckverbinder in Richtung des in der Abbildung gezeigten Pfeils drücken. ► Abb. 42: 1. Stecker 2. Zuleitungsdrähte3. Schieben Sie dann den Akku vollständig heraus. ► Abb. 43: 1. Akku4. Legen Sie den ausgebauten Akku in einen Karton, damit er nicht kurzgeschlossen wird. Installieren des Ersatz-AkkusWenden Sie zur Montage des Ersatz-Akkus das Demontageverfahren umgekehrt an. VORSICHT: Verlegen Sie das Kabel so, dass es vollständig im Staubsauger verstaut ist, bevor Sie die Rückabdeckung wieder in ihrer Ausgangsposition anbringen. Anderenfalls kann das Kabel beschädigt werden. ► Abb. 44Nach dem Einbau des Akkus (siehe „TECHNISCHE DATEN“) sollten Sie den Akku vor dem Gebrauch laden.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden. FehlersucheBevor Sie eine Reparatur anfordern, überprüfen Sie bitte die folgenden Punkte. Symptom Prüfbereich AbhilfeverfahrenSchwache Saugkraft Ist die Kapsel mit Staub gefüllt. Entleeren Sie den Staub aus der Kapsel. Ist der Filter verstopft. Reinigen oder waschen Sie den Filter. Ist der Akku erschöpft. Laden Sie den Akku auf. Gerät funktioniert nicht Ist der Akku erschöpft. Laden Sie den Akku auf. VORSICHT: Versuchen Sie nicht, den Staubsauger selbst zu reparieren.

29 DEUTSCHSONDERZUBEHÖRVORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle. • Verlängerungsrohr (gerades Rohr)• Düse• Düse für Teppich• Regalbürste• Spitzdüse• Rundbürste• Flexibler Schlauch• Filter• Vorlter• Hochleistungslter• Zyklonaufsatz• Ersatz-Akku• SchnellladegerätHINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein. Zyklonaufsatz► Abb. 45: 1. Gerades Rohr 2. Zyklonaufsatz 3.

SaugeinlassInfo zum ZyklonaufsatzWird der Staubsauger mit installiertem Zyklonaufsatz verwendet, so wird die Staubmenge, die in die Kapsel gelangt, reduziert, was dazu beiträgt, eine Abschwächung der Saugkraft zu verhindern. Außerdem wird die Reinigung nach dem Gebrauch ebenfalls vereinfacht. VORSICHT: Vergewissern Sie sich vor der Ausführung von Arbeiten am Staubsauger stets, dass er ausgeschaltet ist. Unbeabsichtigtes Anlaufen kann zu einer Verletzung führen. VORSICHT: Reinigen Sie den Netzlter des Zyklonaufsatzes und die Filter der Staubsaugereinheit, wenn sie verstopft werden. Fortgesetzter Gebrauch im verstopften Zustand kann zu Erhitzung oder Rauchbildung führen. ANMERKUNG: Verwenden Sie den Staubsauger bei angebrachtem Zyklonaufsatz nicht im hori-zontalen oder nach oben gerichteten Zustand. Anderenfalls kann der Netzlter verstopft werden.

Wird der Staubsauger ohne die Filter benutzt, kann es zu einer Funktionsstörung des Motors kommen. HINWEIS: Stellen Sie vor Gebrauch sicher, dass Zyklonaufsatz, Staubsauger und gerades Rohr ein-wandfrei verriegelt sind. HINWEIS: Entleeren Sie den Staubsammelbehälter des Zyklonaufsatzes und die Kapsel des Staubsaugers, wenn Staub sich angesammelt hat. Fortgesetzter Gebrauch führt zu einer Abschwächung der Saugkraft. StaubentleerungWenn Staub sich bis zur Voll-Linie des Staubsammelbehälters angesammelt hat, entsorgen Sie den Staub nach dem folgenden Verfahren. 1. Halten Sie den Staubsammelbehälter mit festem Gri?, während Sie die zwei Knöpfe gedrückt halten, und entfernen Sie den Staubsammelbehälter. ► Abb. 46: 1. Voll-Linie 2. Staubsammelbehälter 3. Knopf (zwei Stellen) 4. Netzlter2.

Entsorgen Sie den Staub im Staubsammelbehälter, und entfernen Sie jeglichen an der Oberäche des Netzlters haftenden Staub und Pulver. 3. Führen Sie den Staubsammelbehälter vollständig ein, bis die zwei Knöpfe mit einem Klicken einrasten. ► Abb. 47: 1. Staubsammelbehälter 2. Knopf (zwei Stellen)HINWEIS: Stellen Sie vor dem erneuten Starten des Betriebs sicher, dass Zyklonaufsatz, Staubsauger und gerades Rohr alle fest verbunden sind. HINWEIS: Falls die Saugkraft selbst nach der Entsorgung des Staubs und der Reinigung des Netzlters nicht wiederhergestellt wird, prüfen Sie, ob Staub sich in der Kapsel des Staubsaugers angesam-melt hat, oder ob eine Verstopfung aufgetreten ist. ReinigenWenn der Staubsammelbehälter schmutzig wird oder der Netzlter verstopft ist, entfernen Sie die Teile, und waschen Sie sie mit Wasser. (Angaben zum Demontageverfahren nden Sie unter „Staubentleerung“.

)Lassen Sie die Teile gründlich trocknen, bevor Sie sie wieder installieren und benutzen. ► Abb. 48: 1. Staubsammelbehälter 2. NetzlterWenn der Netzlter stark verschmutzt wird, reinigen Sie ihn nach den folgenden Verfahren. 1.

Drehen Sie den Netzlter entgegen dem Uhrzeigersinn, und entfernen Sie ihn bei entriegelten Rasten. ► Abb. 49: 1. Netzlter 2. Raste2. Entfernen Sie den Staub am Netzlter, und waschen Sie ihn dann mit Wasser. Lassen Sie ihn danach gründlich trocknen. 3. Führen Sie den Netzlter in die Basis ein, wäh-rend die Rasten auf den Anschluss ausgerichtet sind. Drehen Sie den Netzlter im Uhrzeigersinn, bis die Rasten mit einem Klicken einrasten. Vergewissern Sie sich, dass der Netzlter sicher installiert ist. ► Abb. 50: 1. Netzlter 2. Raste 3. Anschluss.
