Makita VS001G Bedienungsanleitung

38 DEUTSCHDEUTSCH (Original-Anleitung)WARNUNG• Dieses Gerät sollte nicht von Personen (einschließlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden. • Für Benutzer in Europa:Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. • Für Benutzer in außereuropäischen Gebieten:Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen. • VORSICHT: Trennen Sie das Gerät vor der Durchführung von Wartungsarbeiten von der Stromversorgung. Führen Sie regelmäßig Wartungsarbeiten an dem Gerät durch. • WiederauadbareAkkusmüssenvordemAuadenausdemGerätentferntwerden.

• UmdenAkkuzuentfernenoderzuinstallieren,ö?nenSiezunächstdieAkkuabdeckung,undschiebenSiedann die Kartusche aus dem Werkzeug, während Sie den Knopf auf der Vorderseite der Kartusche drücken. • Erschöpfte Akkus müssen aus dem Gerät entfernt und sicher entsorgt werden. Beachten Sie die örtlichen Vorschriften zur Entsorgung von Akkus. • Falls das Gerät über einen längeren Zeitraum unbenutzt gelagert werden soll, sollten die Akkus entfernt werden. • Die Anschlussklemmen dürfen nicht kurzgeschlossen werden. EINLEITUNGTechnische DatenModell: VS001GFassungsvermögen des Abfallbehälters 15,6 LReinigungsleistung *1 Ohne Verwendung der Seitenbürste1. 920 m2/hMit Verwendung der Seitenbürste2. 600 m2/hReinigungsbreite Ohne Verwendung der Seitenbürste480 mmMit Verwendung der Seitenbürste650 mmNennspannung Gleichstrom 36 V - 40 V max.

44,0 kgNettogewicht (Transportgewicht) (mit BL4025 x1) 29,9 kgSchutzgrad IPX4*1 Unter der Annahme einer Schrittgeschwindigkeit von 4 km/h. • Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen. • Die technischen Daten und der Akku können von Land zu Land unterschiedlich sein. Zutre?ende Akkus und LadegeräteAkku BL4020 / BL4025 / BL4040 / BL4040F / BL4050F / BL4080FLadegerät DC40RA / DC40RB / DC40RC / DC40WA• EinigederobenaufgelistetenAkkusundLadegerätesindjenachIhremWohngebieteventuellnichterhältlich. WARNUNG: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-welcher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

39 DEUTSCHEmpfohlene kabelgebundene StromquelleRückentragbare Akku-Bank PDC01 / PDC1200 / PDC1500• DieobenaufgelistetenkabelgebundenenStromquellensindjenachIhremWohngebieteventuellnichterhältlich. • Lesen Sie vor Gebrauch der kabelgebundenen Stromquelle die daran angebrachten Anweisungen und Warnmarkierungen durch. SymboleNachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut. Betriebsanleitung lesen. Besondere Umsicht und Aufmerksamkeit erforderlich. 2 %Benutzen Sie das Gerät nicht bei einer Hangneigung von mehr als 2%. Treten Sie nicht auf das Gerät. StellenSiekeineObjektemiteinemGewicht von 20 kg (44 lbs) oder mehr auf das Gerät.

Um Unfälle oder Verletzungen zu ver-hindern, sollten Sie das Gerät unbedingt ausschalten und die Akkus entfernen, bevor Sie die Bürsten warten oder eine Reparatur durchführen. Ein repräsentativer Akku, der für dieses Produkt geeignet ist. Ni-MHLi-ionNur für EU-LänderAufgrund des Vorhandenseins gefähr-licher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich nega-tiv auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll.

In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nati-onales Recht sollten Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestrichenen Abfalltonne auf Rädern angezeigt. Garantierter Schallleistungspegel gemäß der EU-Richtlinie über Außenlärm.

Schallleistungspegel gemäß der australi-schen NSW-LärmschutzverordnungVorgesehene VerwendungDas Gerät ist für das Absaugen von trockenen Fremdkörpern vorgesehen. Das Gerät eignet sich für kommerziellen Einsatz, z. B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Mietunternehmen. KonformitätserklärungenNur für europäische LänderDie Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten. SicherheitsvorkehrungenSicherheitswarnungen für Akku-Kehrsaugmaschinen1. Die Bediener müssen in der Benutzung der Kehrsaugmaschine hinreichend unterwiesen werden. 2. Diese Kehrsaugmaschine ist nur für die Trockenanwendung bestimmt. 3. Bewahren Sie die Kehrsaugmaschine bei Nichtbenutzung immer in einem Innenraum auf. 4. Benutzen Sie das Gerät nicht zu Reinigungszwecken auf Oberächen, deren Neigung größer ist als die auf dem Gerät markierte. 5.

Lassen Sie Kinder nicht mit dem wiederauad-baren Gerät spielen. 6. Platzieren Sie das Gerät zur Aufbewahrung auf einer ebenen und stabilen Fläche. Bewahren Sie das Gerät außer Reichweite von Kindern auf. 7. Platzieren Sie das Gerät immer auf einer ebe-nen Fläche, wenn Sie es auf sein Ende stellen. 8. Halten Sie den Arbeitsplatz sauber und aufge-räumt. Vergewissern Sie sich außerdem, dass der Raum gut beleuchtet ist und stets sauber gehalten wird. Anderenfalls kann es zu Unfällen kommen. 9. Tragen Sie angemessene Arbeitskleidung. 10. Verwenden Sie keinen Akku-Adapter. 11. Berühren Sie den Akkubereich nicht mit nas-sen Händen. Anderenfalls kann es zu einem elektrischen Schlag kommen. 12. Benutzen Sie den Filter nicht in nassem Zustand. Dies kann zum Durchbrennen des Motors oder zu einem Ausfall führen. 13. Benutzen Sie das Gerät nicht, wenn es regnet oder die Straßenoberäche nass ist.

40 DEUTSCH14. Sammeln Sie keine schnurartigen Abfälle wie Kabel, Schnüre oder Drähte auf. Solche Abfälle können sich in den Bürsten ver-fangen. Entfernen Sie den Abfall vor dem Reinigungsbetrieb. Anderenfalls kann es zu einem Ausfall kommen. 15. Ziehen Sie nicht die Erdungsleitung ab. 16. Versuchen Sie nicht, die Außen- oder Innenseite mit Waschbenzin, Verdünner oder Reinigungschemikalien zu reinigen. Dadurch können Risse und Verfärbung verursacht werden. 17. Tragen Sie eine geeignete Schutzausrüstung, wie z. B. eine Schutzbrille und eine Staubmaske, wenn Sie staubige Stellen rei-nigen, Wartungsarbeiten durchführen oder Abfälle entsorgen. 18. Montieren Sie die Filter ordnungsgemäß. Die Benutzung des Gerätes ohne angebrachten Filter, oder mit Filtern in falscher Position oder in beschädigtem Zustand kann einen Motorbrand oder einen Ausfall verursachen. 19. Zerlegen Sie das Gerät nicht.

Anderenfalls kann es zu einem Ausfall kommen. 20. Falls Ihnen etwas Anormales au?ällt, halten Sie das Gerät an und entfernen Sie sofort die Akkus. 21. Prüfen Sie vor der Benutzung des Gerätes, dass keine beschädigten Teile vorhanden sind und dass alle Teile korrekt funktionieren. Falls ein Teil beschädigt ist, lassen Sie es von einem autorisierten Händler austauschen oder reparieren, sofern in der Betriebsanleitung nicht ausdrücklich anderweitig angegeben ist. 22. Es besteht die Gefahr, dass Sie vom Antriebsriemen, den Hauptbürsten, der Seitenbürste, dem Bügelgri? oder dem Hinterrad gequetscht, eingeklemmt oder verletzt werden. 23. Benutzen Sie das Gerät nicht zum Aufsammeln von giftigen Sto?en wie Asbest. 24. Benutzen Sie die Seitenbürste nicht, wenn Sie verschmutzte oder staubige Stellen reinigen. 25.

Benutzen Sie das Gerät nicht an einem explo-siven und entammbaren Ort. Gebrauch und Pege von Akkuwerkzeugen1. Laden Sie den Akku nur mit dem vom Hersteller vorgeschriebenen Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann eine Brandgefahr darstellen, wenn es mit einem anderen Akku verwendet wird. 2. Benutzen Sie Elektrowerkzeuge nur mit den ausdrücklich vorgeschriebenen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgefahr. 3. Halten Sie den Akku bei Nichtgebrauch von anderen Metallgegenständen, wie z. B. Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, fern, welche die Kontakte kurzschließen können. Kurzschließen der Akkukontakte kann Verbrennungen oder einen Brand verursachen. 4. Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit.

Falls Sie versehentlich mit der Flüssigkeit in Berührung kommen, spülen Sie die betro?enen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt, suchen Sie zusätzlich ärztliche Hilfe auf. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Verätzungen verursachen. 5. Verwenden Sie keinen Akku und auch kein Werkzeug, der (das) beschädigt oder modi-ziert ist. BeschädigteodermodizierteAkkuskönnen unvorhersehbares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann. 6. Setzen Sie einen Akku oder ein Werkzeug nicht Feuer oder übermäßigen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen. 7. Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku bzw. das Werkzeug nicht außer-halb des in den Anweisungen angegebenen Temperaturbereichs.

Wichtige Sicherheitsanweisungen für Akku1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind. 2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion kommen. 3. Falls die Betriebszeit beträchtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und sogar einer Explosion. 4. Falls Elektrolyt in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in ärztliche Behandlung. Anderenfalls können Sie Ihre Sehkraft verlieren. 5. Der Akku darf nicht kurzgeschlossen werden:(1) Die Kontakte dürfen nicht mit leitfähigem Material berührt werden.

(2) Lagern Sie den Akku nicht in einem Behälter zusammen mit anderen Metallgegenständen, wie z. B. Nägel, Münzen usw. (3) Setzen Sie den Akku weder Wasser noch Regen aus. Ein Kurzschluss des Akkus verursacht star-ken Stromuss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann. 6. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiten kann.

41 DEUTSCH7. Versuchen Sie niemals, den Akku zu verbren-nen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren. 8. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen. 9. Benutzen Sie keine beschädigten Akkus. 10. Die enthaltenen Lithium-Ionen-Akkus unter-liegen den Anforderungen der Gefahrengut-Gesetzgebung. Für kommerzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich. Bitte beachten Sie mög-licherweise ausführlichere nationale Vorschriften.

ÜberklebenoderverdeckenSieo?eneKontakte,und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann. 11. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sie ihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus. 12. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermäßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen. 13. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug ent-fernt werden. 14. Bei und nach dem Gebrauch kann der Akku heiß werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung von hei-ßen Akkus. 15.

Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Löchern und Nuten des Akkus absetzen. Es könnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionsstörungen des Werkzeugs oder des Akkus kommen, was zu Verbrennungen oder Personenschäden führen kann. 17. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen. 18. Halten Sie die Batterie von Kindern fern. DIESE ANWEISUNGEN AUFBEWAHREN. VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Bränden, Personenschäden und Beschädigung führen.

Außerdem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig. Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer1. Laden Sie den Akku, bevor er vollkommen erschöpft ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen. 2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus. 3. Laden Sie den Akku bei Raumtemperatur zwischen 10 – 40 °C. Lassen Sie einen heißen Akku abkühlen, bevor Sie ihn laden. 4. Wenn Sie den Akku nicht benutzen, nehmen Sie ihn vom Werkzeug oder Ladegerät ab. 5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezo-gen werden. HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Einen Gehörschutz tragen. WARNUNG: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bear-beiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen. WARNUNG: Identizieren Sie Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährdungsgrads unter den tatsäch-lichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B.

42 DEUTSCHSchwingungenSchwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60335-2-72:Schwingungsemission (ah): 2,5 m/s2 oder wenigerMessunsicherheit (K): 1,5 m/s2HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) für den Vergleich zwischen Werkzeugen herangezo-gen werden. HINWEIS: Der (Die) angegebene(n) Vibrationsgesamtwert(e) kann (können) auch für eine Vorbewertung des Gefährdungsgrads verwendet werden. WARNUNG: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

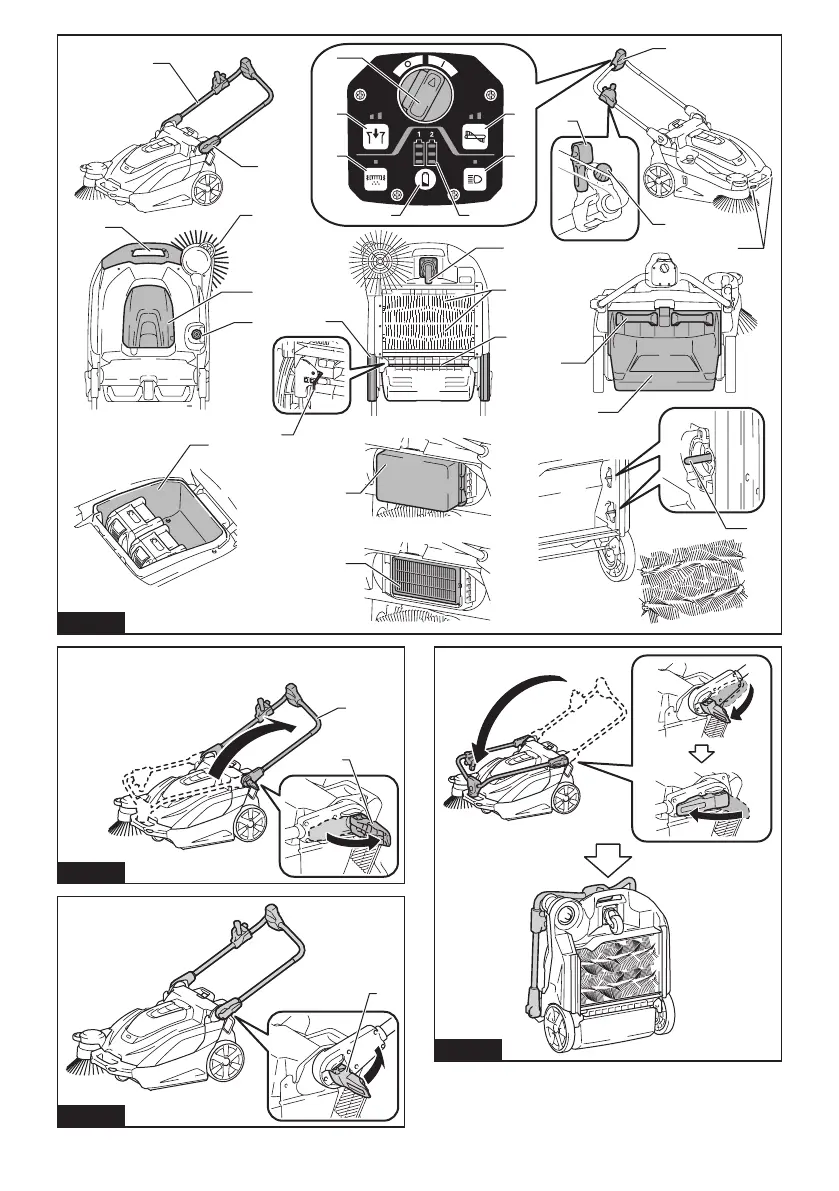

15 Seitenbürste 16 Akkukastenabdeckung17 Hauptbürsten-Höheneinstellknopf18 Hinterrad 19 Vorderrad 20 Hauptbürsten21 Abfallbehälterwelle 22 Gri?(Abfallbehälterteil) 23 Abfallbehälter 24 Akkukasten25 Vorlter 26 HEPA-Filter 27 Bürstenwelle 28 ErdungsleitungEinführung von getrennt erhältlichen ArtikelnVORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Werkzeug empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen.

Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck. Einzelheiten zu den getrennt erhältlichen Artikeln ent-nehmen Sie bitte dem Katalog, oder wenden Sie sich an den Händler oder unser Verkaufsbüro. • Multifunktionsadapter• Staubsack• Original-Makita-Akku und -LadegerätHINWEIS: Manche Teile in der Liste können als Standardzubehör im Werkzeugsatz enthalten sein. Sie können von Land zu Land unterschiedlich sein. VORBEREITUNGEN ZUR BENUTZUNGMontageVORSICHT: Bevor Sie das Gerät in Betrieb nehmen, vergewissern Sie sich, dass der EIN/AUS-Schalter ausgeschaltet ist und die Akkus entfernt worden sind. Einstellung des Bügelgri?winkelsSiekönnendenWinkeldesBügelgri?seinstel-len, um den Betrieb des Gerätes zu erleichtern. BeiderAuslieferungabWerkistderBügelgri?heruntergeklappt. VORSICHT: Rasten Sie den Bügelgri?-Verriegelungshebel ordnungsgemäß ein.

43 DEUTSCHHerunterklappen des Bügelgri?sKlappenSiedenBügelgri?herunter,wennSiedasGerät zur Aufbewahrung/Inspektion auf sein Ende stellen, oder wenn Sie das Gerät durch Anheben transportieren. ►Abb. 4Falls der Bügelgri? locker ist und klappertFallsderBügelgri?trotzordnungsgemäßerVerriegelungdesBügelgri?-Verriegelungshebelslockerist und klappert, stellen Sie ihn ein, indem Sie die Mutter gegenüberdemBügelgri?-Verriegelungshebelanzie-hen. FallsdasGerätbenutztwird,wennderBügelgri?locker ist und klappert, besteht die Gefahr, dass der Bügelgri?umkipptundVerletzungenverursacht. ►Abb. 5: 1. Bügelgri?-Verriegelungshebel2. Bügelgri?3. Feststellmutter (zum Einstellen der Lockerheit)Anbringen und Entfernen der SeitenbürsteDie Seitenbürste kann benutzt werden, um die Reinigungsbreite zu erweitern und um auch die Bereiche entlang von Wänden zu reinigen.

VORSICHT: Bringen Sie die Seitenbürste korrekt an. Falls sich die Bürste lockert, kann sie mit Personen in Berührung kommen und Verletzungen verursachen. Anbringung1. Fahren Sie die Seitenbürste aus und stellen Sie das Gerät auf sein Ende, wie in der Abbildung gezeigt. ►Abb. 6: 1. Seitenbürste2. Richten Sie die Rasten (2 Stellen) der Seitenbürste auf die Montagelöcher aus, und bringen Sie die Seitenbürste an. Die Rasten (2 Stellen) der Seitenbürste können auf jedesder6Löcherausgerichtetwerden. ►Abb. 7: 1. Rasten (2 Stellen) 2. Löcher (6 Stellen)HINWEIS: Um das Einrasten der Rasten und Löcher zu erleichtern, drehen Sie die Seitenbürste gegen den Uhrzeigersinn, während der Seitenbürstenhebel abgesenkt ist. EntfernungEntfernenSiedieSeitenbürste,währendSiedieGri?eder Rasten nach innen drücken. ►Abb. 8: 1.

Gri?ederRastenLaden der AkkusAnzeigen der Akku-RestkapazitätDrücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten wenige Sekunden lang auf. ►Abb. 9: 1. Anzeigelampen 2. PrüftasteAnzeigelampen RestkapazitätErleuchtet Aus Blinkend75% bis 100%50% bis 75%25% bis 50%0% bis 25%Den Akku auaden. Möglicher-weise liegt eine Funkti-onsstörung im Akku vor. HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen. HINWEIS: Die erste (äußerste linke) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist. Akku-Restkapazitätsanzeige (Bedienfeld)Sie können die Akku-Restkapazität auch auf dem Bedienfeld prüfen. Die Akku-Restkapazität wird ange-zeigt, wenn der EIN/AUS-Schalter ein- oder ausge-schaltet wird oder wenn die Prüftaste gedrückt wird.

44 DEUTSCHWas Sie vor der Benutzung wissen solltenTransportieren des GerätesVORSICHT: Bevor Sie das Gerät transpor-tieren, vergewissern Sie sich, dass der EIN/AUS-Schalter ausgeschaltet ist und die Akkus entfernt worden sind. VORSICHT: Leeren Sie den Abfallbehälter und vergewissern Sie sich, dass der Abfallbehälter ordnungsgemäß mit der Raste verriegelt ist, bevor Sie das Gerät anheben und transportieren. Wenn Sie die Raste nicht verriegeln, kann es zu Verletzungen kommen. VORSICHT: Das Anheben und der Transport des Gerätes sollten immer von mindestens zwei Personen in einer sicheren Tragehaltung durch-geführt werden. Transportieren des Gerätes auf unsichere Weise kann zu Verletzungen führen. VORSICHT: Achten Sie beim Ein- und Ausladen des Gerätes in Hanglage darauf, dass die Räder nicht herunterfallen.

Das Gerät sollte von zwei Personen transportiert werden,wobeieinePersondenGri?unddieanderePersondenGri?(Abfallbehälterteil)hält. ►Abb. 10: 1. Gri?2. Gri?(Abfallbehälterteil)ArbeitsumgebungFalls sich an der zu reinigenden Stelle schnurartige AbfällewieKabeloderDrähtebenden,entfernenSiediese, bevor Sie fortfahren. Der schnurartige Abfall kann sich in den Hauptbürsten und der Seitenbürste verheddern. ►Abb. 11: 1. Schnurartiger AbfallSchutzfunktionDieses Gerät ist mit einer Schutzfunktion ausgestattet. Wenn eine der folgenden Bedingungen eintritt, hält die Schutzfunktion automatisch alle Motoren an. Die Lampen auf dem Bedienfeld zeigen den Fehlerzustand an. Beleuchtungszustand Fehlerzu-standAktionEinAusBlinkendAkkufehler Laden Sie die Akkus auf. Die Temperatur des Gerätes ist hochLassen Sie das Gerät abkühlen.

Beleuchtungszustand Fehlerzu-standAktionEinAusBlinkendÜberlastung der AbsaugungBrechen Sie die Benutzung des Saugmodus ab, und besei-tigen Sie die Ursache für die Überlastung. Überlastung des FilterrüttlersBrechen Sie die Benutzung der Filterrüttler-funktion ab, und beseitigen Sie die Ursache für die Überlastung. Wiederanlauf-sperreSchalten Sie den EIN/AUS-Schalter aus. WiederanlaufsperreDieses Gerät ist mit einer Wiederanlaufsperrfunktion ausge-stattet. Falls die Akkus bei eingeschaltetem EIN/AUS-Schalter eingelegt werden oder das Gerät bei eingeschaltetem EIN/AUS-Schalter aus dem Energiesparmodus* zurückkehrt, verhindert die Wiederanlaufsperrfunktion ein unerwartetes Wiederanlaufen. Wenn der EIN/AUS-Schalter ausgeschaltet wird, erlischt die Fehleranzeige. Wenn der EIN/AUS-Schalter anschließend eingeschaltet wird, startet das Gerät.

* Energiesparmodus: Wenn alle der folgenden Bedingungenzutre?en,schaltetdasGerätinden Energiesparmodus, um die Akkukapazität zu schonen. — Es laufen keine Motoren. — Die Frontlampen sind ausgeschaltet. — Es wurde eine Minute lang keine Taste gedrückt. In diesem Modus wird die Stromversorgung einiger elektronischer Schaltungen abgeschaltet. HINWEIS: Um eine andere Fehleranzeige als die Wiederanlaufsperre zu löschen, schalten Sie den EIN/AUS-Schalter aus und führen Sie eine der fol-genden drei Aktionen durch. — Schalten Sie den EIN/AUS-Schalter ein. — Drücken Sie eine Taste auf dem Bedienfeld. — Führen Sie eine Minute lang keinen Betrieb durch. HINWEIS: Unabhängig davon, ob ein Fehler aufge-treten ist oder nicht, können Sie die Lampen ein- oder ausschalten.

45 DEUTSCHSchutz gegen andere UrsachenDas Schutzsystem ist auch für andere Ursachen ausge-legt, die eine Beschädigung des Gerätes verursachen könnten, und ermöglicht, dass das Gerät automatisch stehen bleibt. Führen Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn das Gerät vorübergehend zum Stillstand gekommen ist oder im Betrieb stehen geblieben ist. 1. Schalten Sie das Gerät aus und dann wieder ein, um es neu zu starten. 2. Laden Sie den/die Akku(s) auf oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgela-dene Akkus aus. 3. Lassen Sie das Gerät und den/die Akku(s) abkühlen. Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an Ihre lokale Makita-Kundendienststelle.

BENUTZUNGEinsetzen/Entfernen der AkkusVORSICHT: Vergewissern Sie sich, dass der EIN/AUS-Schalter ausgeschaltet ist, bevor Sie die Akkus einsetzen oder entfernen. VORSICHT: Achten Sie darauf, dass Sie sich beim Ö?nen und Schließen der Akkukastenabdeckung nicht die Finger einklem-men. Es besteht Verletzungsgefahr. Einsetzen der AkkusÖ?nenSiedieAkkukastenabdeckung. RichtenSiedenAkku auf die Nut aus, und führen Sie ihn ein, bis er einrastet. Schließen Sie die Akkukastenabdeckung. ►Abb. 12: 1. AkkukastenabdeckungEntfernen der AkkusHalten Sie den Knopf am Akku gedrückt, und heben Sie den Akku aus dem Akkukasten heraus. ►Abb. 13: 1. Knopf 2. Akku „1“ 3. Akku „2“Das Gerät kann entweder mit einem oder zwei Akkus betrieben werden. • Einsetzen von zwei AkkusBei zwei nebeneinander montierten Akkus wird zuerst der Akku „1“ benutzt.

Wenn der Akku „1“ erschöpft ist, schaltet das Gerät automatisch auf den Akku „2“ um, ohne dass der Betrieb unterbro-chen wird. HINWEIS: Selbst wenn Akku „1“ montiert ist, schaltet das Gerät bei Benutzung von Akku „2“ erst dann auf Akku „1“ um, wenn Akku „2“ erschöpft ist oder der EIN/AUS-Schalter ausgeschaltet wird.

• Einsetzen eines AkkusDer eingesetzte Akku wird automatisch erkannt. Betreiben des GerätesHöheneinstellung der HauptbürsteDie Höhe der Hauptbürste (nur Rückseite) an der Unterseite des Gerätes ist einstellbar. Nehmen Sie jenachBescha?enheitdeszureinigendenBodens,der Länge der Hauptbürste usw. die entsprechende Einstellung vor. ►Abb. 14: 1. Hauptbürste (Rückseite)Drehen Sie den Hauptbürsten-Höheneinstellknopf, um die Höhe der Hauptbürsten einzustellen. Drehen Sie den Knopf in die durch den Pfeil angezeigte Richtung, um die Höhe der Hauptbürsten zu verringern (um mehr Bodenkontakt zu erreichen). ►Abb. 15: 1. Hauptbürsten-Höheneinstellknopf 2. HauptbürstenhöheDrehen Sie den Knopf in die durch den Pfeil angezeigte Richtung, um die Höhe der Hauptbürsten zu erhöhen (um einen geringeren Bodenkontakt zu erreichen). ►Abb. 16: 1. Hauptbürsten-Höheneinstellknopf 2.

HauptbürstenhöheHINWEIS: Die Hauptbürsten werden abgenutzt. PrüfenundjustierenSiedieHöhederHauptbürstenregelmäßig. Falls sich die Bürsten nicht ausreichend einstellen lassen, tauschen Sie sie aus. So prüfen Sie die richtige Höhe der HauptbürstenANMERKUNG: Achten Sie auf die richtige Höhe. Zu viel Druck auf die Hauptbürste beschleunigt den Verschleiß der Hauptbürste und verkürzt die Nutzungszeit. Die Spurweite der Hauptbürste gibt die entsprechende Höhe der Hauptbürste an. 1. Heben Sie die Vorderseite des Gerätes an, indem SiedenGri?oderBügelgri?halten. StellenSiedasGerät auf eine ebene Fläche, die mit den folgenden Materialien abgedeckt ist, und senken Sie das Gerät dann vorsichtig auf die Fläche ab. • Staubschicht• Kreideschicht2. Schalten Sie den EIN/AUS-Schalter ein, und lassen Sie die Hauptbürsten ca. 15 - 30 Sekunden lang rotieren. 3.

Heben Sie die Vorderseite des Gerätes an, um zu verhindern, dassdieHauptbürstemitderOberächeinBerührungkommt, und stellen Sie das Gerät an einen anderen Ort. Prüfen Sie, ob die Spur der Hauptbürste gleichmäßig rechtwinklig ist, 25 - 40 mm (1" - 1-9/16") breit. Stellen Sie die Höhe mit Hilfe des Hauptbürsten-Höheneinstellknopfes neu ein, falls die Spurform unpassend ist. ►Abb. 17: 1. Schicht aus Staub oder Kreide 2. Hauptbürste (Rückseite) 3. Spur.

46 DEUTSCHEin- oder Ausschalten der SeitenbürsteDie Seitenbürste kann benutzt werden, um die Reinigungsbreite zu erweitern und um auch die Bereiche entlang von Wänden zu reinigen. Um die Seitenbürste zu benutzen, halten Sie den Entriegelungsknopf gedrückt, und senken Sie den Seitenbürsten-EIN/AUS-Hebel ab. DieSeitenbürstewirdaufdieBodenoberächeabge-senkt. Wenn die Seitenbürste eingeschaltet ist, dreht sie sich zusammen mit den Hauptbürsten. ►Abb. 18: 1. Seitenbürste 2. Entriegelungsknopf 3. Seitenbürsten-EIN/AUS-HebelHeben Sie den Seitenbürsten-EIN/AUS-Hebel an, wenn die Seitenbürste nicht benutzt wird. DieSeitenbürstewirdvonderBodenoberächeabge-hoben. Wenn die Seitenbürste ausgeschaltet ist, dreht sie sich nicht. ►Abb. 19: 1. Seitenbürste 2. Seitenbürsten-EIN/AUS-HebelHöheneinstellung der SeitenbürsteWenn die Seitenbürste eingeschaltet ist, ist die Höhe einstellbar.

NehmenSiejenachBescha?enheitdeszureinigenden Bodens, der Länge der Seitenbürste usw. die entsprechende Einstellung vor. Drehen Sie den Seitenbürsten-Höheneinstellknopf, um die Höhe der Seitenbürste einzustellen. Drehen Sie den Knopf in die durch den Pfeil angezeigte Richtung, um die Höhe der Seitenbürste zu verringern (um mehr Bodenkontakt zu erreichen). ►Abb. 20: 1. Seitenbürsten-HöheneinstellknopfDrehen Sie den Knopf in die durch den Pfeil angezeigte Richtung, um die Höhe der Seitenbürste zu erhöhen (um einen geringeren Bodenkontakt zu erreichen). ►Abb. 21: 1. Seitenbürsten-HöheneinstellknopfHINWEIS: Die Seitenbürste wird abgenutzt. Prüfen undjustierenSiedieHöhederSeitenbürsteregelmä-ßig. Falls sich die Bürste nicht ausreichend einstellen lässt, tauschen Sie sie aus. Starten der ReinigungVORSICHT: Halten Sie das Gerät während der Benutzung gut fest.

Lassen Sie das Gerät auch nicht unbeaufsichtigt, unabhängig davon, ob das Gerät in Hanglage steht oder nicht. Das Gerät kann sich bewegen und einen Unfall verursachen. VORSICHT: Drehen Sie die Bürsten nicht und starten Sie die Filterrüttlerfunktion nicht, wenn der Abfallbehälter oder der Staubsack nicht am Gerät angebracht ist. VORSICHT: Berühren Sie keine rotierenden Bürsten. Es besteht Verletzungsgefahr. VORSICHT: Benutzen Sie das Gerät nicht zum Aufsammeln von Gegenständen, die sich in den Bürsten verheddern könnten, wie z. B. Kabel, Schnüre oder Drähte. Anderenfalls kann es zu einem Ausfall kommen. Beseitigen Sie schnurartige Abfälle im Voraus. VORSICHT: Benutzen Sie das Gerät nicht an instabilen Orten, wie z. B. an Orten mit starkem Gefälle oder sehr rutschigen Böden. Es besteht die Gefahr, dass der Betrieb instabil wird oder das Gerät umkippt.

VORSICHT: Tragen Sie bei der Reinigung in einer staubigen Umgebung Schutzausrüstung wie Maske, Brille und Handschuhe. ReinigungANMERKUNG: Drehen Sie den EIN/AUS-Schalter nicht gewaltsam, ohne den Entriegelungsknopf zu drücken. 1. Drehen Sie den EIN/AUS-Schalter durch Drücken des Entriegelungsknopfes auf die Position „I“, um das Gerät einzuschalten. ►Abb. 22: 1. EIN/AUS-Schalter 2. Entriegelungsknopf 3. Bedienfeld2. Ändern Sie gegebenenfalls die Einstellungen, indem Sie die Funktionstasten auf dem Bedienfeld drücken. (Siehe „Bedienungsvorgänge auf dem Bedienfeld“. )3.  DrückenSiedenBügelgri?,umdieReinigungzustarten. ►Abb. 23HINWEIS: Angaben zum Ein- oder Ausschalten der SeitenbürstendenSieunter„Ein- oder Ausschalten der Seitenbürste“. 4. Drehen Sie den EIN/AUS-Schalter durch Drücken des Entriegelungsknopfes auf die Position „O“, um das Gerät auszuschalten. ►Abb. 24: 1.

47 DEUTSCHBedienungsvorgänge auf dem BedienfeldÄndern der Drehzahl der HauptbürsteWenn der Strom eingeschaltet ist, wird mit jedemDrückender[Hauptbürstentaste]derBürstendrehzahlmodus umgeschaltet. Tasten-/LED-AnzeigeModus FunktionStandardmodusDie Bürste rotiert mit der Standarddrehzahl. Dies ist optimal, wenn viel Schmutz vorhanden ist. LeisemodusDies ist optimal, wenn Sie leise oder lange reinigen wollen. HINWEIS: Die Drehzahl der Seitenbürste ist mit der Drehzahl der Hauptbürsten verbunden. HINWEIS: Wenn das Gerät eingeschaltet wird, star-tet der Betrieb in dem Modus, der vor dem letzten Ausschalten des Gerätes aktiv war. Ändern des SaugmodusWenn das Gerät eingeschaltet ist, wird mit jedemDrückender[Saugbetriebstaste]derSaugleistungsmodus des Gerätes umgeschaltet. Tasten-/LED-AnzeigeModus FunktionStandardmodusDie Saugleistung ist standardmäßig.

Dies ist optimal für die Reinigung in einer staubigen Umgebung. LeisemodusDies ist optimal für eine leise und lange Reinigung. AusDies ist optimal, wenn keine Saugleistung benötigt wird, und ermöglicht eine leisere und längere Reinigung als im Leisemodus. HINWEIS: Wenn das Gerät eingeschaltet wird, star-tet der Betrieb in dem Modus, der vor dem letzten Ausschalten des Gerätes aktiv war. HINWEIS: Falls die Filterrüttlerfunktion während der Benutzung des Lüfters eingeschaltet wird, hält der Lüfter vorübergehend an und läuft wieder an, wenn der Filter nicht mehr gerüttelt wird. Die Filterrüttlerfunktion wird ein- oder ausgeschaltetDurch Drücken der [Filterrüttlertaste] wird die Filterrüttlerfunktion ein- und ausgeschaltet. Tasten-/LED-AnzeigeModus FunktionEinDie Filterrüttlerfunktion wird eingeschal-tet.

Wenn die Filterrüttlerfunktion in Betrieb ist, wird der Staub auto-matisch aus dem Filter entfernt, um die Verstopfung zu beseitigen. Sie schaltet sich nach etwa 15 Sekunden automatisch aus. AusDie Filterrüttlerfunktion wird ausgeschaltet.

Die Lampen werden ein- oder ausgeschaltet. Durch Drücken der [Lampentaste] werden die Lampen ein- und ausgeschaltet. Tasten-/LED-AnzeigeModus FunktionEinDie Lampen wer-den eingeschaltet. AusDie Lampen wer-den ausgeschaltet. ►Abb. 25: 1. LampeAutomatische LampenabschaltungDie Lampen schalten sich automatisch aus, falls die bei-den folgenden Bedingungen 30 Minuten lang anhalten. • Keiner der Motoren (Hauptbürsten, Absaugung und Filterrüttler) läuft. • Es wurde keine Taste gedrückt. Anzeigen der Akku-RestkapazitätDrücken Sie die [Prüftaste], um die Akku-Restkapazität anzuzeigen. Verwendung des Abfallbehälters►Abb. 26: 1. Abfallbehälter• Die Abfälle werden im Abfallbehälter aufgesammelt. • EinzelheitenzumReinigungsverfahrenndenSieunter „Starten der Reinigung“. Entfernung1. Heben Sie die Raste des Abfallbehälters an. 2. Entfernen Sie die Raste vom Gerät. ►Abb. 27: 1. Raste3.

48 DEUTSCHAnbringung1. Hängen Sie die Nut des Abfallbehälters in die Abfallbehälterwelle des Gerätes ein. ►Abb. 29: 1. Nut 2. Abfallbehälterwelle2. Bringen Sie die Raste am Gerät an und senken Sie die Raste ab, um den Abfallbehälter zu sichern. Verwendung des StaubsacksSonderzubehör►Abb. 30: 1. Staubsack 2. Transparentes Fenster• Der Staubsack hat ein großes Fassungsvermögen und eignet sich daher zum Aufsammeln von sperrigen Abfällen wie Laub. • Sie können prüfen, wie viele Abfälle aufgesam-melt wurden, indem Sie durch das transparente Fenster auf der Oberseite schauen. • Benutzen Sie den Abfallbehälter beim Absaugen von Staub. Der Staubsack ist nicht so luftdicht wie der Abfallbehälter. • EinzelheitenzumReinigungsverfahrenndenSieunter „Starten der Reinigung“. HINWEIS: Zum Aufsammeln von leichtem Abfall, wie z. B. Laub, wird die Benutzung des Saugmodus emp-fohlen.

Wenn Sie den Saugmodus benutzen, werden mehr Abfälle aufgesammelt als bei ausgeschaltetem Modus. Anbringung1. Entfernen Sie den Abfallbehälter vom Gerät. ►Abb. 31: 1. Raste 2. Abfallbehälter2. Hängen Sie die Nut des Staubsackrahmens in die Abfallbehälterwelle des Gerätes ein. ►Abb. 32: 1. Staubsackrahmen 2. Nut 3. Abfallbehälterwelle3. Bringen Sie die Raste am Gerät an und senken Sie die Raste ab, um den Staubsackrahmen zu sichern. ►Abb. 334. Bringen Sie den Staubsack an, indem Sie die Haken links und rechts am Staubsack in die Aufnahmenuten einhängen. ►Abb. 34: 1. Haken 2. NutEntfernungFühren Sie die Schritte des Anbringens umgekehrt aus. Anbringen eines PolyethylenbeutelsANMERKUNG: Wenn Sie einen Polyethylenbeutel anbringen, kann es schwierig sein, das Innere des Staubsacks zu sehen.

Durch das Anbringen eines Polyethylenbeutels am Staubsack können Sie die Entsorgungsarbeiten bequem erledigen, indem Sie den Polyethylenbeutel mit seinem Inhalt einfach entfernen und wegwerfen. 1.

 HebenSiedenGri?(fürdenStaubsack)an,undentfernen Sie den Staubsack. ►Abb. 35: 1. Gri?(fürdenStaubsack)2. Staubsack2. Bringen Sie einen Polyethylenbeutel (handelsübli-chesProdukt,Ö?nungsumfangdesBeutelsüber1. 600mm (63")) am Staubsack an. ►Abb. 36: 1. Polyethylenbeutel3. Bringen Sie den Staubsack an, indem Sie die Haken links und rechts am Staubsack in die Aufnahmenuten einhängen. Verwendung eines MultifunktionsadaptersSonderzubehörDas Anbringen eines Multifunktionsadapters ermöglicht das Anbringen eines Makpacs oder einer rückentragba-ren Akku-Bank. VORSICHT: Befestigen Sie den Multifunktionsadapter ordnungsgemäß mit den mitgelieferten Schrauben. VORSICHT: Sichern Sie das Makpac oder die rückentragbare Akku-Bank ordnungsge-mäß, indem Sie die Klinken oder Haken am Multifunktionsadapter benutzen.

VORSICHT: Legen Sie keine Objekte mit einem Gewicht von über 20 kg (44 lbs) auf den Multifunktionsadapter. VORSICHT: Benutzen Sie nicht den Handgri? eines Makpacs oder einer rückentragbaren Akku-Bank, die am Multifunktionsadapter montiert ist, um das Gerät zu transportieren oder zu betätigen. Anderenfalls kann es zu Unfällen kommen. VORSICHT: Stellen Sie das Gerät nicht auf sein Ende, wenn ein Makpac oder eine rückentragbare Akku-Bank am Multifunktionsadapter montiert ist. Anderenfalls kann der Verriegelungsmechanismus des Multifunktionsadapters beschädigt werden, und das Makpac oder die rückentragbare Akku-Bank kann herunterfallen. Anbringen des Multifunktionsadapters1. Richten Sie die Vorsprünge links und rechts am Multifunktionsadapter auf die Befestigungsnuten am Gerät aus und bringen Sie den Multifunktionsadapter an. ►Abb. 37: 1. Vorsprung 2. Nut 3.

WennSiedenBügelgri?-Verriegelungshebellösen,klappenSiedenGri?herunter,umeinUmkippen zu verhindern, und montieren Sie dann den Multifunktionsadapter. 2. Ziehen Sie die vier Schrauben an, um den Multifunktionsadapter zu sichern. ►Abb. 38: 1. SchraubenEntfernen des MultifunktionsadaptersFühren Sie die Schritte des Anbringens umgekehrt aus. Bezeichnungen der Teile des Multifunktionsadapters►Abb. 39: 1. Sicherungsklinke (für Makpac) 2. Haken A (für PDC01 / PDC1200 / PDC1500) 3. Haken B (für PDC1200 / PDC1500) 4. Haken C (für PDC01).

49 DEUTSCHMontieren eines MakpacsVORSICHT: Überschreiten Sie nicht die Höhe von 315 mm (12-3/8"), wenn Sie das Makpac montieren. Setzen Sie die beiden Klinken links und rechts fest in die Montagekerben des Makpacs ein, um das Makpac zu sichern. ►Abb. 40: 1. Makpac 2. SicherungsklinkenEntfernen eines MakpacsLösen Sie die beiden Sicherungsklinken auf der linken und rechten Seite, und entfernen Sie das Makpac. Montieren einer rückentragbaren Akku-BankVORSICHT: Benutzen Sie das Gerät nicht mit der rückentragbaren Akku-Bank auf dem Rücken. VORSICHT: Wenn Sie eine rückentragbare Akku-Bank am Multifunktionsadapter montie-ren, vergewissern Sie sich, dass das Kabel der rückentragbaren Akku-Bank ordnungsgemäß verlegt ist. Andernfalls können durchhängende Kabel auf dem Boden schleifen, was zu Trennung, Rauchentwicklung oder Brand führen kann. 1.

Hängen Sie die Unterkante der rückentragbaren Akku-Bank in die Haken A ein und sichern Sie sie mit dem Haken B oder dem Haken C. Überprüfen Sie, dass sich die rückentragbare Akku-Bank nicht vom Gerät löst,indemSiedenHandgri?derrückentragbarenAkku-Bank leicht anheben. • PDC1200 / PDC1500Hängen Sie die Unterkante der rückentragbaren Akku-Bank in die Haken A ein und sichern Sie sie mit dem Haken B. Überprüfen Sie, dass sich die rücken-tragbare Akku-Bank nicht vom Gerät löst, indem Sie denHandgri?derrückentragbarenAkku-Bankleichtanheben. Falls die rote Anzeige des Arretierknopfes sichtbar ist, ist die rückentragbare Akku-Bank nicht vollständig verriegelt. ►Abb. 41: 1. Rückentragbare Akku-Bank 2. Haken A 3. Haken B 4. Arretierknopf 5. Rote Anzeige• PDC01Hängen Sie die Unterkante der rückentragbaren Akku-Bank in die Haken A ein und sichern Sie sie mit den Haken C.

Richten Sie die Dreiecksmarkierungen an der Buchse der rückentragbaren Akku-Bank und dem Stecker des Adapters (für den XGT-Akku) aus und stecken Sie sie bis zum Anschlag fest zusammen. ►Abb. 43: 1. Buchse der rückentragbaren Akku-Bank 2. Stecker des Adapters (für XGT-Akku) 3. Dreiecksmarkierungen3.  Ö?nenSiedieAkkukastenabdeckung. ►Abb. 44: 1. Akkukastenabdeckung4. Richten Sie das Kabel, wie in der Abbildung gezeigt, so aus, dass es durch die Nut im Multifunktionsadapter und im Akkukasten verläuft. Richten Sie den Adapter (für den XGT-Akku) auf die Nut inderAkku-Einschubö?nungaus,undführenSiedenAdapter ein, bis er mit einem Klick einrastet. ►Abb. 45: 1. Nut im Multifunktionsadapter 2. Nut im Akkukasten 3. Adapter (für XGT-Akku)5. Schließen Sie die Akkukastenabdeckung. Entfernen einer rückentragbaren Akku-BankPDC1200 / PDC15001.
