[EN] Note: These instructions can be used for any

Patch Panel in the Manhattan line. Your

model may differ from the one shown.

[DE] Hinweis: Diese Anleitung kann für jedes Patchpanel im

Manhattan-Produktsortiment verwendet werden.

Ihr Modell kann von dem abgebildeten abweichen.

[ES] Nota: Estas instrucciones se pueden usar para cualquier

Panel de Parcheo en la línea de Manhattan. Su

modelo puede diferir del que se muestra.

[FR] Remarque: Ces instructions peuvent être utilisées pour toute

platine de brassage dans la ligne Manhattan.

Votre modèle peut différer de celui illustré.

[PL] Uwaga: Niniejsza instrukcja ma zastosowanie do

każdego Patch Panela z linii Manhattan. Twój

model może różnić się od pokazanego.

[IT] Nota: Queste istruzioni possono essere utilizzate

per qualsiasi Pannello Patch Manhattan. Il tuo

modello potrebbe differire da quello mostrato.

Scan to

register your

product warranty

For additional benefits

or go to: register.manhattanproducts.com/r/720816

2

[EN]Refer to the IDC color codes on the back page to position each wire, and

connect it to the patch panel using a Krone or 110D punch-down tool.

[DE]Mit Hilfe der IDC-Farbcodes auf der Rückseite können Sie

die Drähte richtig positionieren. Legen Sie sie mit einem

Krone-oder 110D-Werkzeugs auf das Patchpanel auf.

[ES]Consulte los códigos de color IDC en la última página

para posicionar el cable y conéctelo al panel de conexión

utilizando una herramienta de impacto (Krone o 110D).

[FR]Reportez-vous aux codes de couleur IDC sur la page inverse pour

positionner chaque fil, et le connecter à la platine de brassage en

utilisant un outil de perforation pour bornier (Krone ou 110D).

[PL]Odnosząc się do tabeli kodów kolorystycznych IDC na tylnej

stronie umieść każdą żyłę w złączu i połącz je z patch panelem

używając narzędzia uderzeniowego 110D lub Krone.

[IT]Fare riferimento ai codici colore IDC nel retro della pagina

per posizionare ogni cavo e collegarlo al pannello patch

utilizzando un attrezzo Krone o 110D per cablaggio.

1

25 mm / 1 in.

Wire holder

[EN]Strip away 1 – 1.2 in. (25 – 30 mm) of the cable jacket and separate the wires

into 4 pairs. Cut the wire holder (if present) flush with the cable jacket.

[DE]Entfernen Sie ca. 25 – 30 mm der Kabelisolierung und

teilen Sie die Drähte in 4 Adernpaare auf. Drahthalter (falls

vorhanden) bündig mit dem Kabelmantel abschneiden.

[ES]Pele la cubierta del cable de 25-30mm y separe los cables en 4 pares.

Corte el alambre a ras (si está presente) de la cubierta del cable.

[FR]Dénuder 25 – 30 mm de la gaine de câble et séparer les fils dans 4 paires.

Couper le support de fil (le cas échéant) au ras de la gaine du câble.

[PL]Zdejmij około 25 – 30 mm izolacji kabla i podziel żyły na 4 pary.

Przetnij uchwyt przewodu (jeśli jest) równo z płaszczem kabla.

[IT]Togliere 25 – 30 mm di guaina del cavo e separare i fili in 4 coppie.

Tagliare il supporto del cavo (se presente) a livello con la guaina.

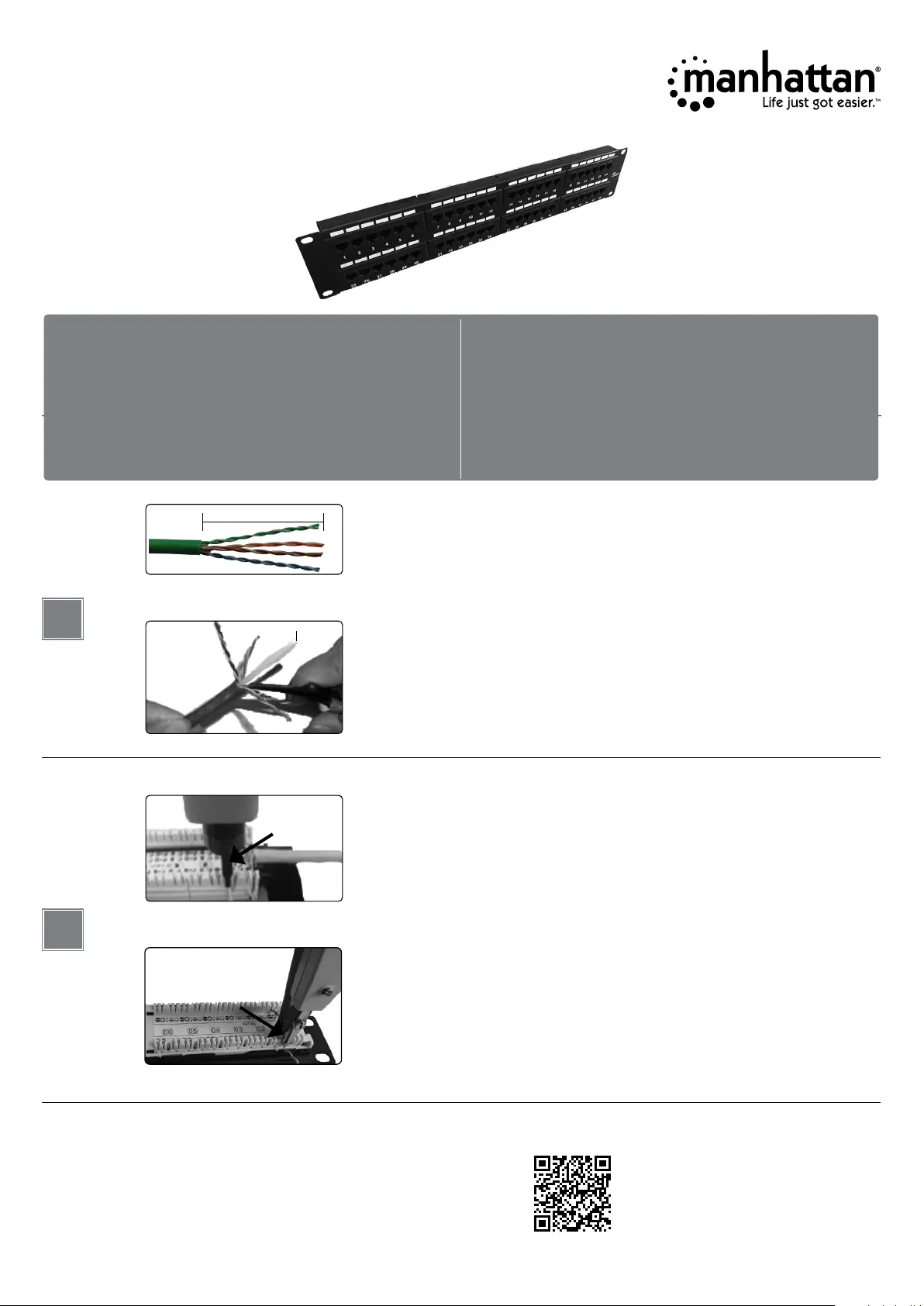

Cat6 Rackmount Patch

Panel Instructions

Model 720816Important: Read before use. • Importante: Leer antes de usar.
