Einbauanleitung

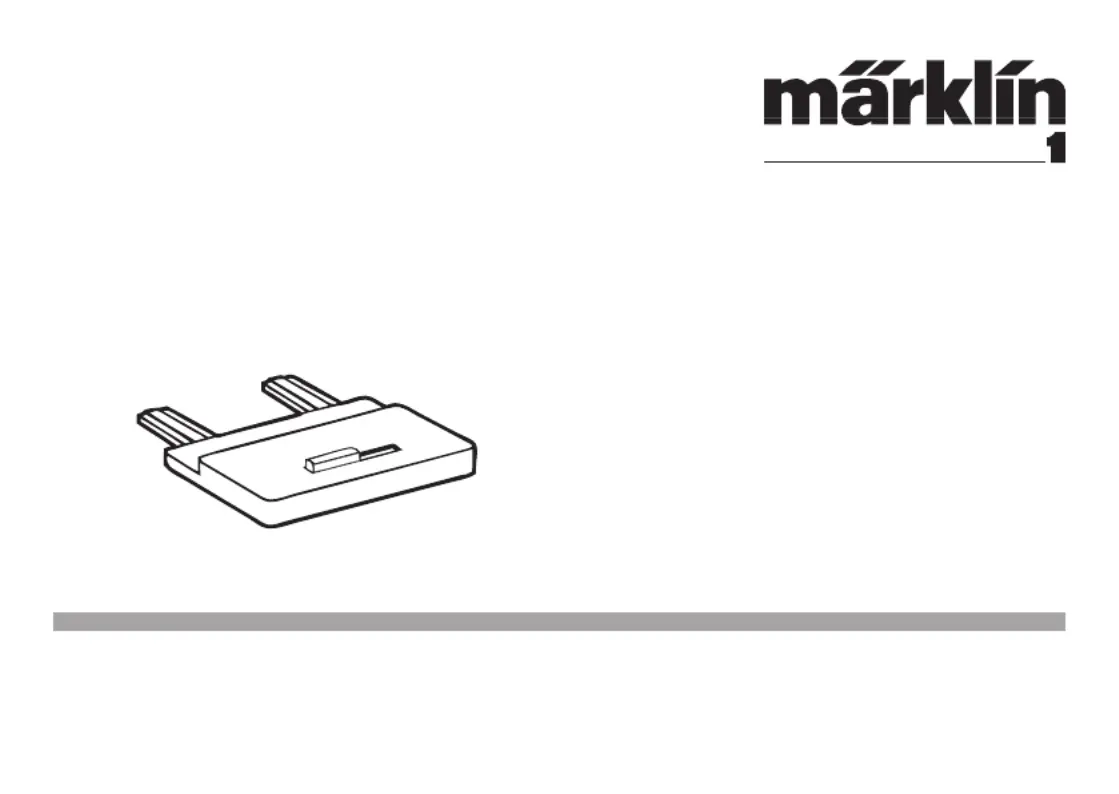

Der Gleisschalter 56081 schaltet einen isolierten Schienenab
-
schnitt wahlweise stromlos, um z.B. eine Lok dort zu parken.
Einbau:
1.
Schienenisolierstück (Kunststoff) einseitg anstatt Schie-
nenverbinder (Metall) einbauen
. Es wird der Gleisstrang
unterbrochen, der mit der roten Zuleitung verbunden ist.
Hinweis: Befindet sich der Abstellbereich innerhalb einer
Strecke, so ist am Anfang und am Ende je ein Schieneniso
-
lierer einzubauen. Bei einem Abstellbereich in einer Stre
-
cke hinter dem Abstellbereich wieder neu einspeisen .

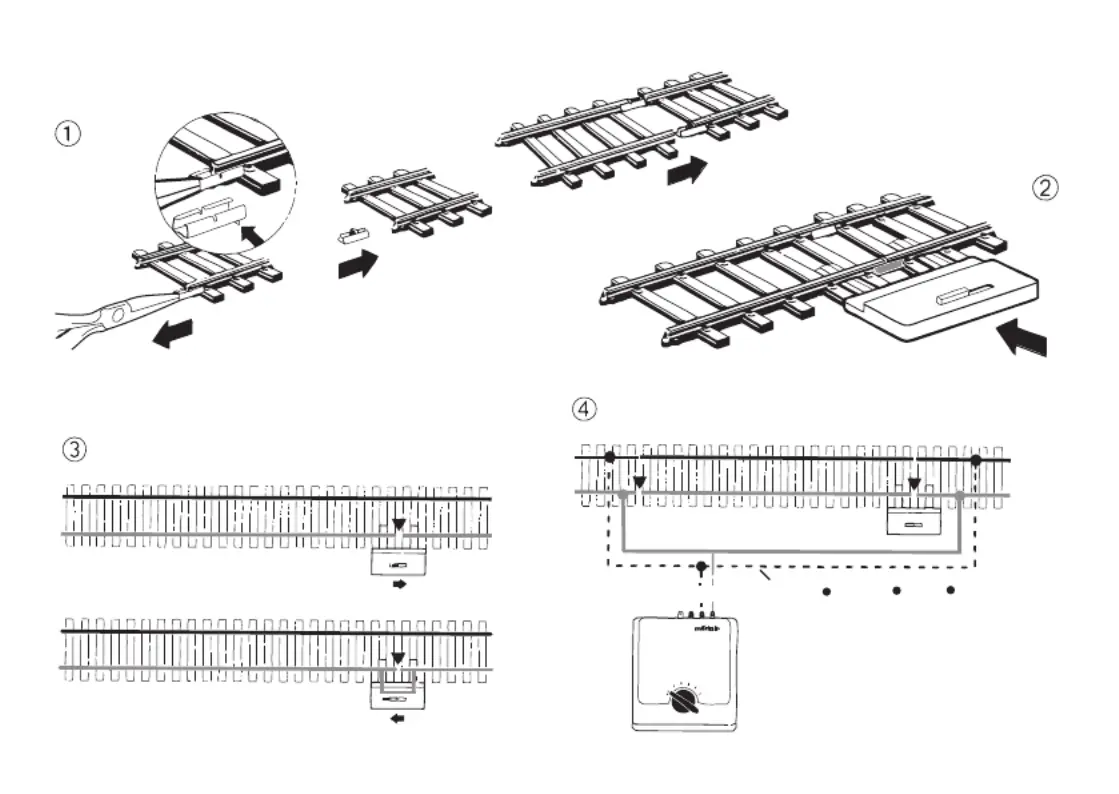

2. Kontaktbleche des Gleisschalters zwischen Gleisbett und
Schiene einschieben .
3. Je nach Schalterstellung wird der isolierte Bereich jetzt
über den Schalter versorgt .
Installation instructions
The 56081 track circuit switch is used to shut current on an
off in an electrically isolated length of track, in order to park
a locomotive there, for example.
Installation:
1.
Install plastic insulated rail joiner on one side of the track
in the place of the metal rail joiners
. This will isolate the
length of rail with red feeder wire connected to it. Impor
-
tant: If this storage tracks is on a main line, then an insu
-
lated rail joiner must be installed at the beginning and the
end of the storage track. When you have this storage track
out on a main line, the track on the other side of the storage
area of track will have a set of feeder wires connected to it
for power .
2. Slide the metal contact strip for the track circuit switch be
-
tween the tie strip and the rails at the isolated location on
the track .
3.
The isolated area of the track is now supplied with pow-
er through the circuit switch depending on the switch
setting .
Instructions de montage
L‘interrupteur de sectionnement de voie 56081 interrompt le
courant sur une section de voie isolée, par example pour y
parquer une locomotive.
Montage :
1.
Installer sur un des une éclisse isolante (en plastique) à la
place de l’éclisse métallique
. Elle interrompt le courant
sur le rail qui est à raccorder au câble rouge. Remarque:
si la zone d‘arrêt (la voie de garage) est insérée en pleine
voie, il faut installer deux éclisses isolantes, l‘une au début
et l‘autre à la fin de la zone à isoler. En cas de zone d‘arrêt
insérée en pleine voie, il faut réalimenter la voie derrière la
zone d'arrêt .
2. Insérer la plaquette de contact de l‘interrupteur de sec
-
tionnement entre le corps de ballast et le rail du même côté
que les éclisses isolantes .
3. En fonction de la position de l‘interrupteur, la zone isolée
est alimentée ou non .
