Seite 1/24

60760

H0 Nachrüst-Decoder Set

für Märklin H0-Lokomotiven mit

Trommelkollektor-Motor

Hinweis: Der Umbau darf nur durch autorisiertes Fachperso-

nal durchgeführt werden (z.B. Märklin Digital-Fachhändler).

Anderenfalls entfallen die Garantieansprüche.

Vorbereitung

• Prüfen, ob die Lok mechanisch in Ordnung ist.

• Prüfen, ob das Set zur Lok und zum Motor-Typ passt.

• Die elektrische Belastung des Decoders prüfen.

Zuordnen der Zusatzfunktionen des Decoders

Max. Belastbarkeit am Motorausgang 800 mA

Max. Belastbarkeit am Funktionsausgang 150 mA

Max. Gesamt-Belastbarkeit, kurzzeitig 1100 mA

=> Maximal 2 Glühlampen 610 080 oder

1 Glühlampe 610 040 pro Funktionsausgang.

Motor einbauen

1. Schritt: Motorschild, Anker, Feldspule und Elektronik

oder Fahrtrichtungsumschalter entfernen.

2. Schritt: Kondensatoren C2 und C3 ersatzlos vom Motor-

schild entfernen.

3. Schritt: Getriebe prüfen und gegebenenfalls aufbereiten.

4. Schritt: Neuen Feldmagnet, Anker und Motorschild

montieren.

Verkabelung

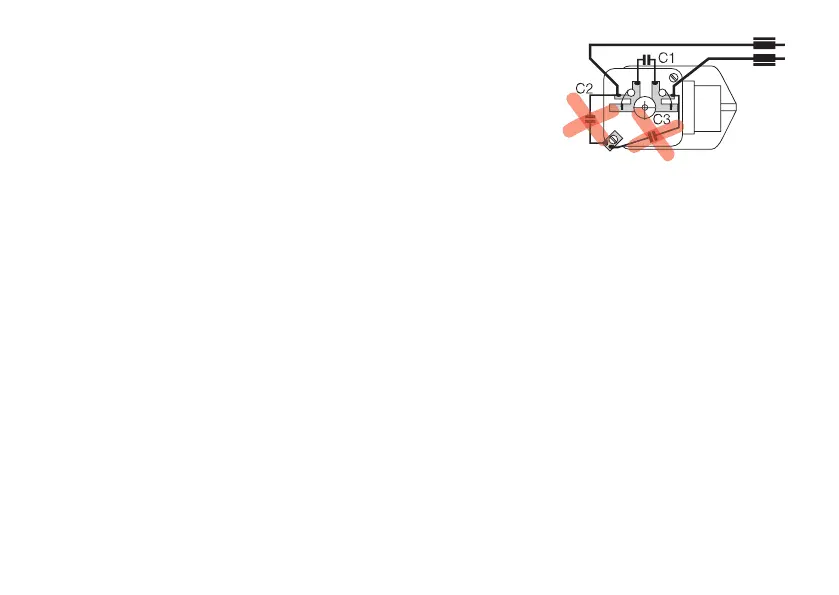

Hinweis: Die

Konden-

satoren C2 und C3 müs-

sen entfernt sein! Der

Motor darf auch über

Entstörelemente

keine

Verbindung zur Masse

(Chassis) haben!

1. Rote und braune Versorgungsleitungen (Gleis) anschließen.

2. Stirnbeleuchtung (grau vorne, gelb hinten) anschließen.

Den Rückleiter (orange) nur anschließen, wenn die

Beleuchtung nicht elektrisch mit den Chassis verbunden

ist.

3. Motorleitungen (grün und blau) anschließen. Dabei die

Drosseln an den Motoranschlüssen nicht vergessen!

4. Gegebenenfalls Lok-Fahrtrichtung mit der Richtung der

Stirnbeleuchtung abstimmen (grünes und blaues Kabel

tauschen).

Das orange Kabel darf nie mit dem braunen Kabel verbunden

werden!

Beispiele für die Anschlüsse in Bild 1 und 2.
