Marklin 7244 Bedienungsanleitung
Seiten 2 Modellbau
Lies die Bedienungsanleitung für Marklin 7244 kostenlos online oder lade das PDF herunter. 28 Personen fanden diese Anleitung hilfreich. Frage zu diesem Modell? Stelle eine Frage
L
0
B
2299
2299
7244
1 2 3
1 2 3
1 2 3
1 2 3
AC
7244
Universal-Fernschalter
Universal Relay
Relais Universel
Universeel relais
Relé universal
Commutatore universale telecomandato
Universal-fjärrbrytare
Universal-fjernskifter
Gebr. Märklin & Cie. GmbH
Stuttgarter Straße 55 - 57
73033 Göppingen
Germany
www.maerklin.com
668580/0913/Ha3Zi
Änderungen vorbehalten
© by Gebr. Märklin & Cie. GmbH

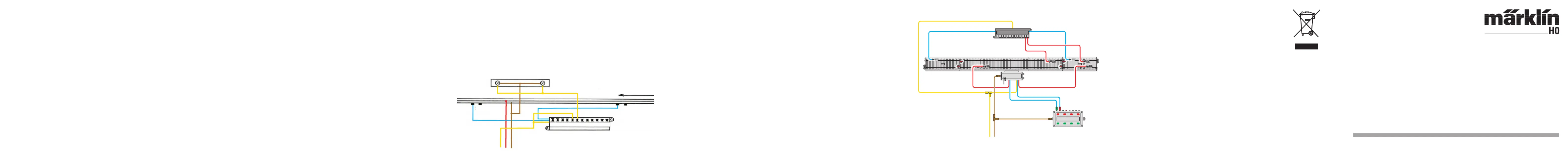

Anwendungsbeispiel:
Befahren eines Signals in Gegenrichtung.
Example use:
Crossing a signal in the opposite direction.
Exemple d‘application :
Passage d‘un signal en direction inverse.
Toepassingsvoorbeeld:
Het passeren van een tegensein (links van de
baan).
Ejemplo de aplicación:
Circulación ante una señal en sentido contrario.
Esempio dell‘applicazione:
Attraversamento del segnale da parte di un treno
proveniente dal senso opposto.
Användningsexempel:
Körning i motsatt riktning mot en signal.
Anvendelseseksempel:
Kørsel over signal i modsat retning.
Anwendungsbeispiel:
Automatisches Ein-und Ausschalten einer
Beleuchtung.
Sample application:
Turning a lighting circuit on/off automatically.
Exemple d’application : mise en marche/arrêt
automatique d’un éclairage.
Voorbeeld:
automatisch in- en uitschakelen van verlichting.
Ejemplo de aplicación:
encendido y apagado automático de un alumbrado.
Esempio di applicazione:
accensione e spegnimento automatico di un’illu-
minazione.
Användningsexempel:
Automatisk till- och frånkoppling av en belysning.
Anvendelseseksempel:
Automatisk ind- og udkobling af en belysning.

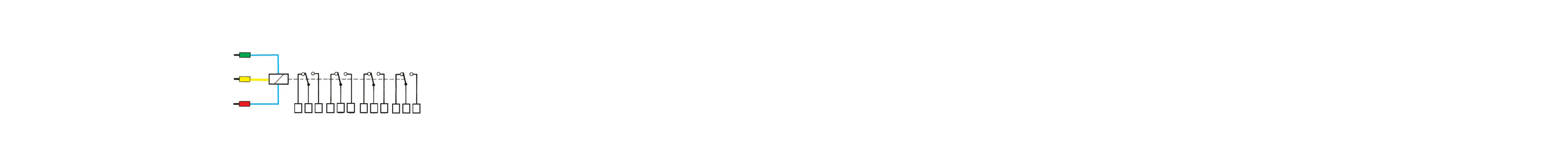

Universal-fjernomskifteren 7244 byder på fi re
elektrisk adskilte, fælles betjente omskiftere.
Betjeningen sker via momentkontakter:
– ved kontaktpult (7272, 72720, 70729)
– ved kontaktspor(2299, 24994 o.a.)
– ved skifterkontakter i sporet (7555)
Også kontaktfunktion med varig kontakt er mulig:
– ved kontaktspor (24994, 2295 o.a.)
– ved kontaktpult
(7273, 72730, 70739, 7274, 72740, 70749)
De 4 kontaktsæt kan benyttes til ind-, ud- eller
omkobling af indtil fi re forskellige strømkredse
(vekselstrøm, Digital ellerjævnstrøm). Belastnin-
gen må ikke over-skride 2 A (ved 16 V ca. 32 VA).
Yderligere tips til anvendelse:
Styring af lyssignal, fremskudt signal og kørestrøm
Signalsikring i modsatretning
Rangerkørsel ved strækningssignal på stop
Blokstrækningssikring, midterleder og luftledning
Afsnitsvis kørestrøms-arrangement (Z-system)
Vendesløjfesystemer ved toleder-drift
Universalbrytaren 7244 har delats upp ifyra
elektriskt delade, separata kontakt-satser, som
manövreras gemensamt.
Styrningen av dessa sker via moment-kontakter:
– via ställpult (7272, 72720, 70729)
– via kopplingsskena (2299, 24994 m.fl .)
– via kopplingskontakter i skenan (7555)
Även styrning via permanentkontakt är möjlig:
– via kontaktskenor (24994, 2295 m.fl .)
– via ställpult
(7273, 72730, 70739, 7274, 72740, 70749)
De 4 kontaktsatserna kan användas för till-, från-
eller omkoppling av upp till fyra olika strömkretsar
(växelström, Digital eller likström). Belastningen
2A får ej överskridas (vid 16 V ca 32 VA).
Andra förslag är:
Styrning av ljussignal, försignal och körström
Signalöverbryggning i motriktning
Rangerkörning vid sluten sträcksignal
Blocksträcksäkring, mittledare och kontaktledning
Etappvis tilldelning av körström (Z-koppling)
Vändslingskoppling vid tvåledardrift
L
0
7272/72720/70729
703924994
24994
7244
