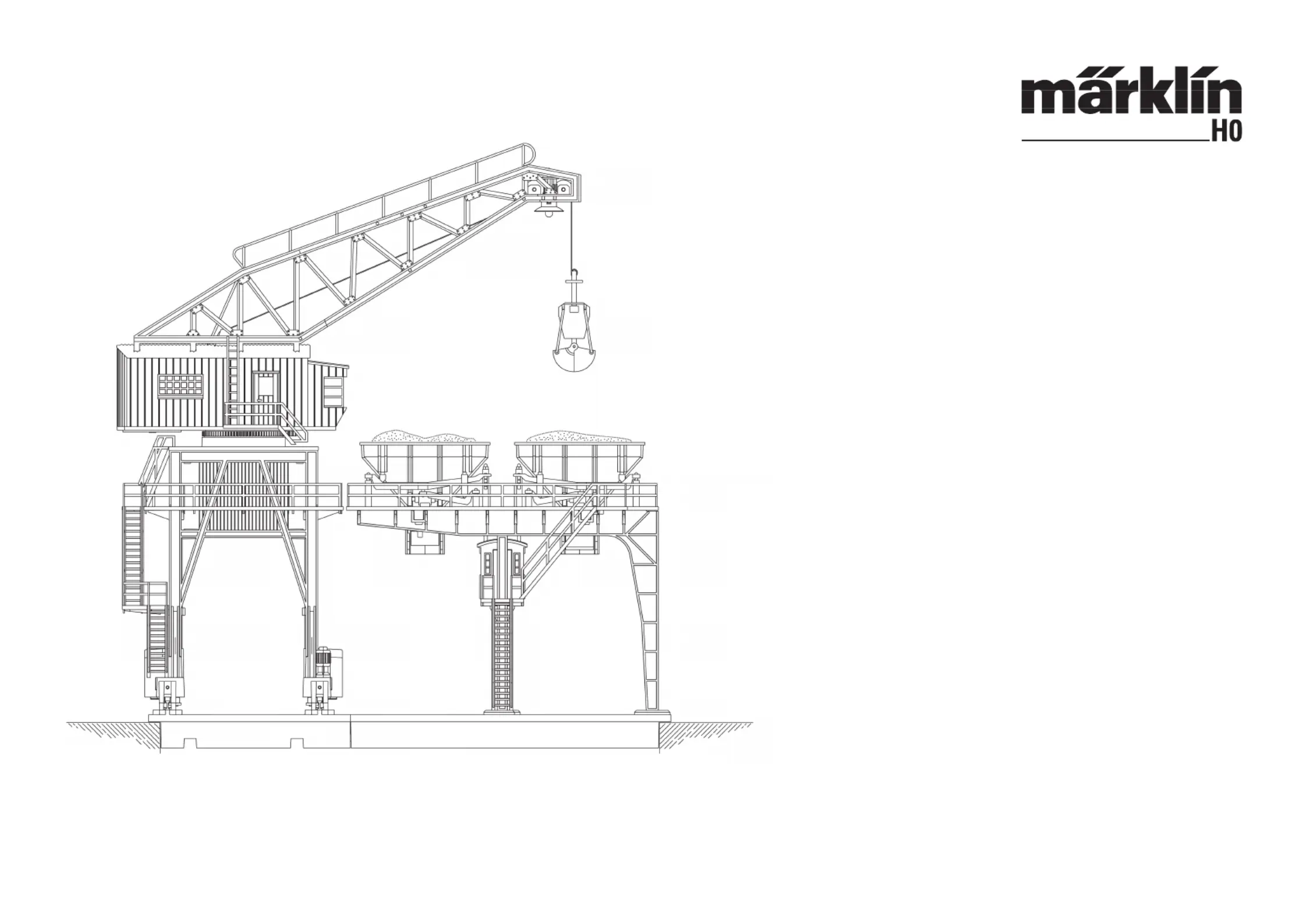

Großbekohlungsanlage 76510
Inhaltsverzeichnis Table of Contents Soommaire Inhoudsopgave
Seite
Funktion 3
Bekohlungsanlage aufbauen 4
1.1 Grundplatte einsetzen 4
2.1 Grundplatte anschließen mit 5
Control Unit / Mobile Station
2.2 Grundplatte anschließen mit 6
Bedienpult und Empfänger
aus 76500
3. Kranbrücke aufsetzen 7
4. Kranschaufel anschließen 8
Inbetriebnahme 9
5. Adresse einstellen 9
6.1 Bedienung über Control Unit 10
6.2 Bedienung über die 11
Mobile Station
6.3 Bedienung über Bedienpult 11
von 76500
Page
Function 3
Setting up the Coaling Facility 4
1.1 Installing the Base Plate 4
2.1 Connecting the Base Plate 5
to the Control Unit /
Mobile Station
2.2 Connecting the Base Plate 6
to the Controller and the
Receiver from Item No. 76500
3. Erecting the crane bridge 7
4. Connecting the Crane Bucket 8
Commissioning 9
5. Setting the Address 9
6.1 Operating the Crane 10
with the Control Unit
6.2 Operating the Crane 11
with the Mobile Station
6.3 Operating the Crane 11
with the Controller
from Item No. 76500
Page
Fonction 3
Montage du parc à charbon 4
1.1 Posez la plaque de base 4
2.1 Raccordez la plaque de base 5
à la Control Unit /
Mobile Station
2.2 Raccordez la plaque de base 6
au pupitre de commande
et au récepteur de 76500
3. Mettre le pont roulant en place 7
4. Raccordez le grappin 8
Mise en service 9
5. Réglez l’adresse 9
6.1 Commande à partir 10
de la Control Unit
6.2 Commande au moyen 11
de la Mobile Station
6.3 Commande au moyen 11
du pupitre de commande
provenant de la grue 76500
Blz.
Functie 3
Bekolingsinstallatie opbouwen 4
1.1 Grondplaat plaatsen 4
2.1 Grondplaat aansluiten met 5
Control Unit / Mobile Station
2.2 Grondplaat aansluiten met 6
bedieningsapparaat en
ontvanger van 76500
3. Kraanbrug plaatsen 7
4. Kraanschep aansluiten 8
Inbedrijfstelling 9
5. Adres instellen 9
6.1 Bediening via de Control Unit 10
6.2 Bediening via het 11
Mobile Station
6.3 Bediening via het 11
bedieningsapparaat
van 76500
2
Funktion:
●Motorisch angetriebenes Krangestell.
Fahrrichtung vor- und rückwärts.
●Kranhaus um 360 º drehbar.
Drehrichtung wählbar.
●Funktionierende Kohleschaufel, heb- und
senkbar.
●Simultan mit einer Arbeitsleuchte schalt-
bare Beleuchtung der Krankabine.
●Geeignete Bediengeräte:
Control Unit 6021, Mobile Station,
Central Station, Bediengerät (609603)
und Empfänger (312 381) vom Portal-
kran 76500.
●Nur für den Betrieb im Innenbereich
(trockene Räume).
Function:
●Crane cab powered by a motor.
Can travel forward and backward.
●Crane cab can be turned 360 º.
Direction of rotation can be selected.
●Working bucket, can be raised and
lowered.
●Lighting in crane cab can be turned on
and off simultaneously with work light.
●Suitable control components:
6021 Control Unit, Mobile Station,
Central Station, controller (609603) and
receiver (312 381) from the 76500 gantry
crane.
●Can only be used indoors (dry rooms).
Fonctionnement:
●Châssis de grue motorisé.
Sens de marche avant et arrière.
●Cabine de grue pivotante sur 360 º.
Sens de rotation au choix.
●Grappin fonctionnel à translation verticale
dans les 2 sens.
●Projecteur de travail fonctionnel commu-
table sur cabine de grue.
●Appareil de commande approprié:
Control Unit 6021, Mobile Station,
Central Station, pupitre de commande
(609603) et récepteur (312 381) de la
grue à portique 76500.
●Uniquement pour usage à l’intérieur
(dans des locaux secs).
Werking:
●Door een motor aangedreven kraan-
onderstel. Rijrichting voor- en achteruit.
●Kraanhuis 360 º draaibaar.
Draairichting naar keuze.
●Werkende kolenschep, hef- en draaibaar.
●Gelijktijdig met een werklicht schakelbare
verlichting van de kraancabine.
●Geschikte besturingsapparaten:
Control Unit 6021, Mobile Station,
Central Station, bedieningsapparaat
(609603) en ontvanger (312381) van
portaalkraan 76500.
●Alleen geschikt voor het gebruik binnens-
huis (droge ruimte).
3
FonctionFunctionFunktion Functie
Produktspezifikationen
| Marke: | Marklin |
| Kategorie: | Nicht kategorisiert |
| Modell: | 76510 |
