Seite 1/5
B r o a d c a s t A / V D i v i s i o n

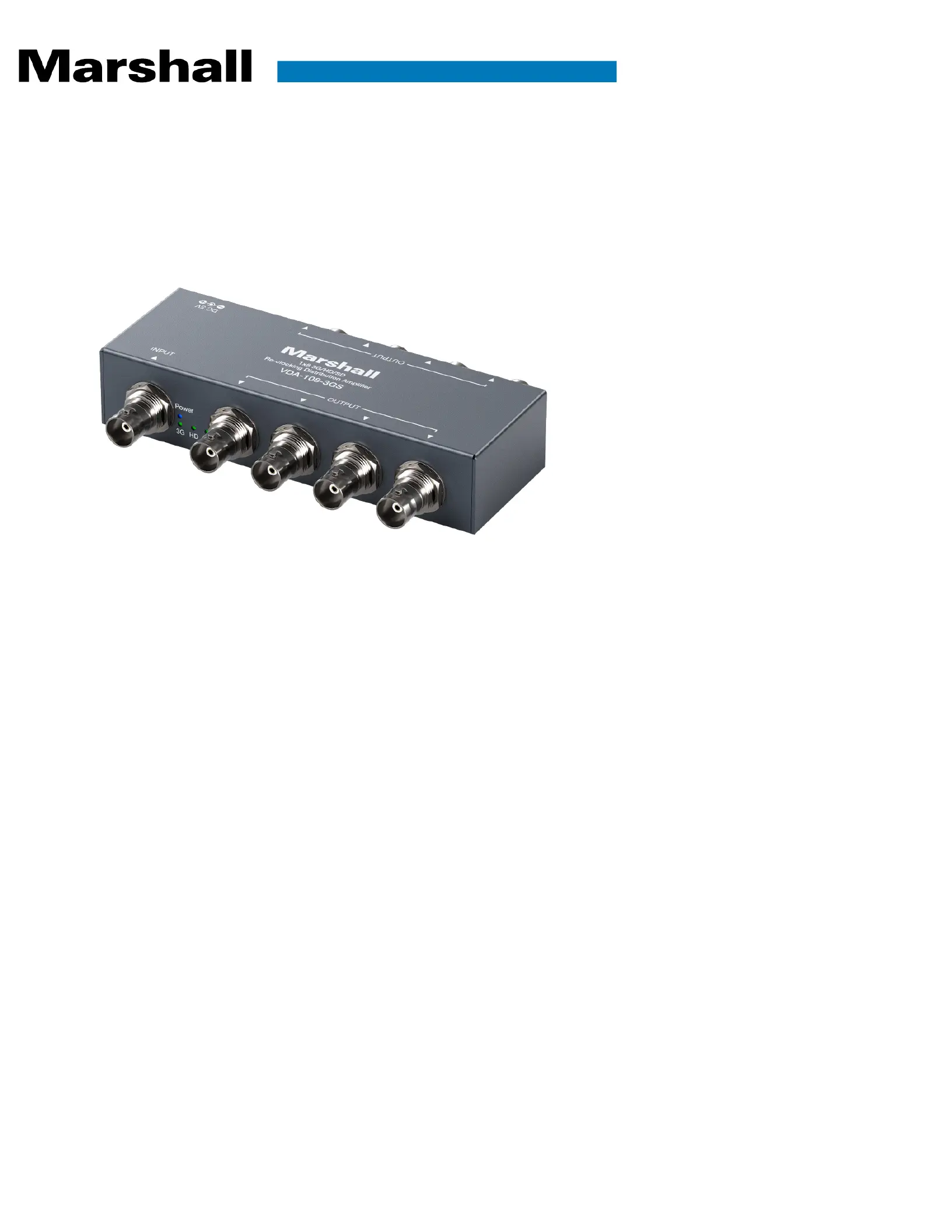

VDA-108-3GS
1x8 3G/HD/SD-SDI Re-Clocking
Distribution Amplifier
User Manual
Table of Contents
1. Introduction
2. Features
3. Package Contents
4. Specifications
5. Panel Descriptions
6. Hardware Installation
7. Connection Diagram
Safety Instructions
02
02
02
03
04
05
05
01
2
1. Introduction
2. Features
The VDA-108-3GS receives one SDI input, perfectly duplicates it, and re-transmits eight SDI outputs
for real time multi-viewing. It is a reliable video device splitting a SDI, HD-SDI, or 3G-SDI video
source to eight SDI compliant displays at the same time. Besides, built-in re-clocking & equalization
features provide the best performance for SDI distribution amplifier.
• 3G/HD/SD triple-rate distribution
• Eight separately buffered and re-clocked outputs
• Supported SDI format
»3G-SDI (SMPTE 424M, 425M level A, B up to 2.97 Gbps)
»HD-SDI (SMPTE 292M, 296M up to 1.485 Gbps)
»SD-SDI (SMPTE 259M, up to 270 Mbps)
• Cable equalization (Belden 1694A) and signal retiming
• Video bandwidth: 2.97Gbps, 2.97/1.001Gbps
• Automatic detection of 3G/HD/SD-SDI signals
• Dual color LED indication of input lock and rate
• Passes all ancillary data
• Provides automatic cable equalization
»[3G]* >120m (400ft)
»[HD] >200m (667ft)
»[SD] >300m (1000ft)
• Re-clocks SDI signals for cascading and thus longer transmission
• Inter-locked power supply for better fixedness
Note: The cable length depends on the characteristics and quality of the cables.
3. Package Contents
• 1x VDA-108-3GS
• 1x 5V power adapter
• 1x User Manual
