Seite 1/8

Marshall Electronics

B r o a d c a s t A / V D i v i s i o n

Model No. VSW-2000

4x1 3G/HD/SD-SDI Switcher

Operating Instructions

VSW-2000 4x1 3G/HD/SD SDI Switcher

Marshall Electronics

IMPORTANT SAFETY INSTRUCTIONS:

• Followallinstructionsandwarningsmarkedonthisunit.

• Donotattempttoservicethisunityourself,exceptwhereexplainedinthismanual.

• Provideproperventilationandaircirculationanddonotusenearwater.

• Keepobjectsthatmightdamagethedeviceandassurethattheplacementofthisunitis

onastablesurface.

• Useonlythepoweradapterandpowercordsandconnectioncablesdesignedforthisunit.

• Donotuseliquidoraerosolcleanerstocleanthisunit.

Alwaysunplugthepowertothedevicebeforecleaning.

TheVSW-20004x13G/HD/SD-SDISwitchhasbeentestedforconformanceto

safetyregulationsandrequirements,andhasbeencertiedforinternationaluse.

However,likeallelectronicequipments,theVSW-2000shouldbeusedwithcare.

Pleasereadandfollowthesafetyinstructionstoprotectyourselffrompossible

injuryandtominimizetheriskofdamagetotheunit.

Table of Contents

1. Introduction 3 .....................................................................

2. Features 3 ..........................................................................

3. Package Contents 3 ..........................................................

4. IR Remote Control 3 ..........................................................

5. Speciﬁcations 4 .................................................................

6. Panel Descriptions 5 ..........................................................

7. Hardware Installation 6 ......................................................

8. Connection Diagram 6 .......................................................

9. RS-232 Protocol 7 .............................................................

10. Warranty 8 ........................................................................

VSW-2000 Manual

1. Introduction

2. Features

The 4x1 3G/HD/SD-SDI Switch receives, equalizes, and re-clocks up to 4 SDI inputs VSW-2000

and switches the desired input to SDI equipped monitors or receivers. The switch supports all 3G/

HD/SD-SDI bit rates. Flexible control is provided through RS-232, IR remote, or front panel push

buttons. VSW-2000 provides a convenient and cost effective solution in systems where simple

operation plus high signal integrity is required.

www.LCDracks.com

• Supports 3G/HD/SD-SDI video formats

• Auto switching between SD, HD, and 3G SDI signal

• Cable equalization and signal retiming

• Up to four inputs & one re-clocking SDI output

• Provides the equalized and reclocked* transmission path up to 300m (1000ft) at SD-SDI,

150m (500ft) at HD-SDI or 90m (300ft) at 3G HD-SDI

• Multiple controls by RS-232, IR remote, and push button

• Locking type power connector

3. Package Contents

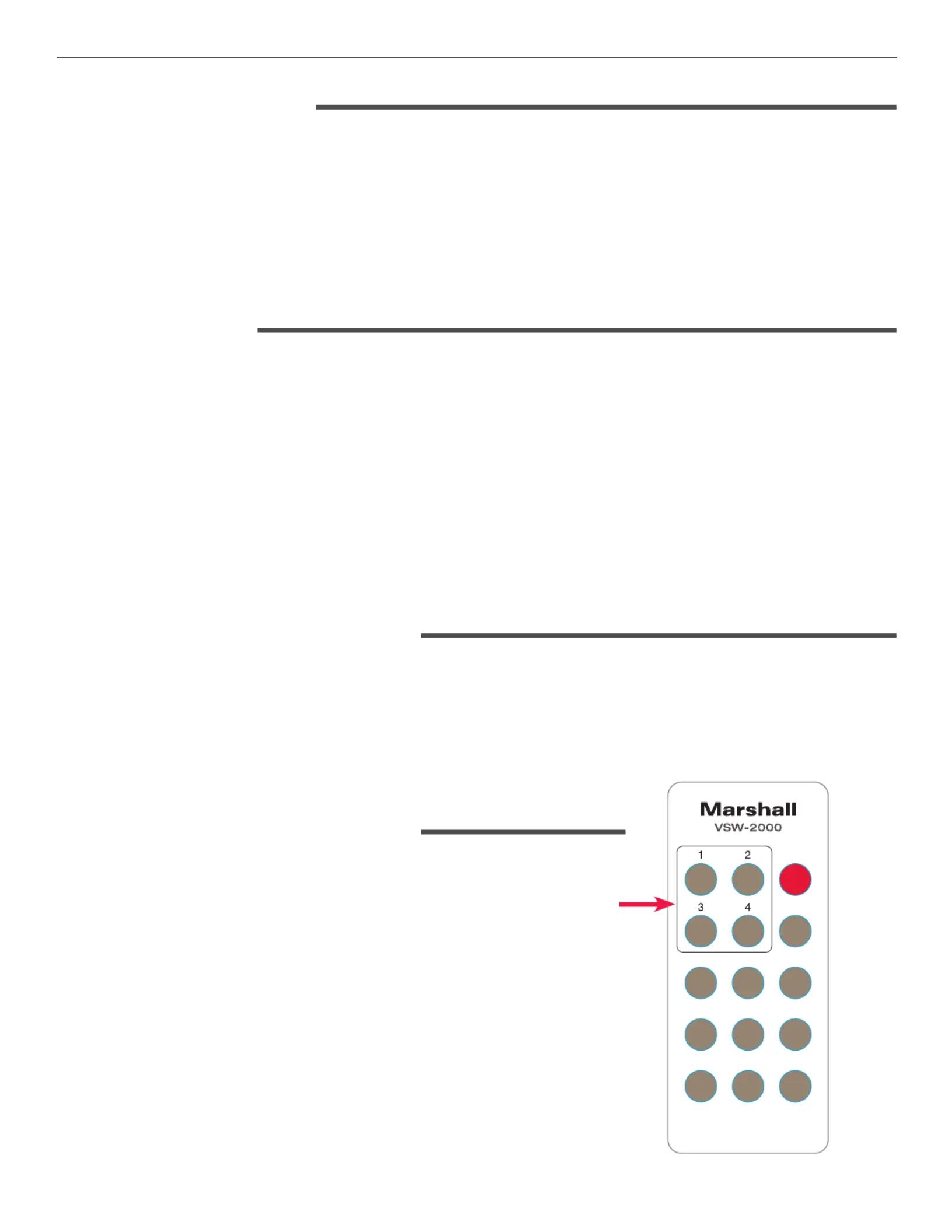

4. IR Remote Control

1. 1x VSW-2000

2. 1x IR controller

3. 1x 5V 4A power adapter

4. 1x User Manual

Input Selection Buttons

Produktspezifikationen

Marke:	Marshall Electronics
Kategorie:	Router
Modell:	VSW-2000
Breite:	201 mm
Tiefe:	239 mm
Gewicht:	1200 g
Produktfarbe:	Schwarz
Höhe:	44 mm
Material:	Metall
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	20 - 90 %
Verpackungsbreite:	240 mm
Verpackungstiefe:	376 mm
Verpackungshöhe:	112 mm
Paketgewicht:	2000 g
Fernbedienung enthalten:	Ja
Stromverbrauch (Standardbetrieb):	14.5 W
Betriebsanleitung:	Ja
HD-Typ:	Full HD
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-20 - 60 °C
Audio Kanäle:	5.1 Kanäle
RS-232 port:	1
Unterstützte Video-Modi:	480i, 576i, 720p, 1080i, 1080p
Rack-Einbau:	Ja
Anzahl der HDMI-Ausgänge:	1
BNC Eingänge:	4
Video Porttyp:	BNC/HDMI
Rack-Kapazität:	1U
Software-CD:	Ja
BNC Ausgänge:	1
