MBM LS506T Bedienungsanleitung

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 1 von 12 DE ÜBERSETZUNG DER ORIGINAL-BEDIENUNGSANLEITUNG INHALT KAP 1 RISIKEN UND WICHTIGE WARNHINWEISE. 2 1. 1 NORMALE BETRIEBSBEDINGUNGEN. 3 KAP 2 EINLEITUNG. 4 KAP 3 INSTALLATION. 4 3. 1 AUSPACKEN. 4 3. 2 AUFSTELLUNG. 4 3. 3 ELEKTRISCHER ANSCHLUSS. 5 3. 4 WASSERANSCHLUSS. 6 3. 5 ABFLUSSANSCHLUSS. 6 3. 6 KLARSPÜLMITTEL UND REINIGER. 6 KAP 4 BENUTZUNG DER SPÜLMASCHINE. 7 4. 1 LEGENDE UND ZEICHENERKLÄRUNG. 7 4. 2 EINSCHALTEN. 7 4. 3 DEN GESCHIRRKORB BELADEN. 7 4. 4 PROGRAMMAUSWAHL UND –START. 7 4. 4. 1 Einbauspülmaschinen. 7 4. 4. 2 Durchschubspülmaschinen. 8 4. 5 ENTNEHMEN DES BODENSIEBS. 8 4. 6 ENTLEEREN DER SPÜLMASCHINE. 8 4. 6. 1 Geräte ohne Ablaufpumpe. 8 4. 6. 2 Geräte mit Ablaufpumpe (* optional). 8 4. 7 AUSSCHALTEN DES GERÄTS. 8 4. 8 REGENERIERUNG DER AUSTAUSCHHARZE (* OPTIONAL). 8 4. 9 BETRIEBSENDE. 9 KAP 5 WARTUNG. 9 5.

1 ALLGEMEINE REGELN. 9 5. 2 REINIGUNG. 9 5. 3 REINIGUNG DER FILTERGRUPPE. 9 5. 4 REINIGUNG DER SPÜLARME. 10 KAP 6 SELBSTDIAGNOSE. 10 KAP 7 EINSTELLEN DER DOSIERER. 11 KAP 8 ENTSORGUNG. 11 KAP 9 UMWELT. 11 Der Hersteller behält sich entsprechend der Gesetze die Eigentumsrechte am vorliegenden Dokument vor. Ohne vorherige schriftliche Genehmigung sind die Vervielfältigung und Weitergabe dieses Dokuments verboten. Der Hersteller behält sich dass Recht vor ohne Vorankündigung durch Verbesserungen, die von ihm für notwendig befunden wurden, die vorliegende Anleitung zu ändern. 442480 M OEM REV02 01-04-2019 U DE.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 2 von 12 DE Lesen Sie die Betriebsanleitung vor der Inbetriebnahme des Geräts aufmerksam durch. Sie enthält wichtige Hinweise und Sicherheitsanweisungen für Installation, Gebrauch und Wartung. Die Nichtbeachtung der Angaben der beigefügten Unterlagen kann die Sicherheit des Geräts beeinträchtigen und zum sofortigen Verfall der Garantie führen. Kap 1 RISIKEN UND WICHTIGE WARNHINWEISE  Dieses Gerät ist nur für den Gebrauch vorgesehen, für den es ausdrücklich entwickelt wurde. Jede andere Verwendung gilt als unsachgemäß und demzufolge gefährlich.  Das Installations-Fachpersonal ist angehalten, den Benutzer auf angemessene Weise über die Bedienung des Geräts und eventuell zu beachtende Sicherheitsmaßnahmen, auch mit praktischen Vorführungen, zu unterrichten.  Alle Arbeiten an der Maschine, auch bei Störung bzw.

Ausfall, müssen vom Hersteller oder einem autorisierten Kundendienstzentrum bzw. von Fachpersonal vorgenommen werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.  Vor Wartungsarbeiten, Reparaturen und Reinigung die Maschine stets vom Stromnetz und vom Wasseranschluss trennen.  Die Maschine darf NICHT von ungeschultem Personal benutzt werden.  Dieses Gerät darf nur dann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder von Personen mit mangelnder Erfahrung bzw. mangelnden Kenntnissen verwendet werden, wenn sie beaufsichtigt werden oder in die sichere Bedienung des Geräts eingewiesen wurden.  Kinder nicht mit dem Gerät spielen lassen.  Die Reinigung und Pflege durch den Benutzer darf nicht von Kindern ausgeführt werden, es sei denn, sie werden beaufsichtigt.

 Falls an der Maschine kein Stecker und keine andere Vorkehrung vorhanden ist, um sie vollständig vom Stromnetz zu trennen und alle Kontakte zu unterbrechen, müssen die erforderlichen Trennvorrichtungen vorschriftsmäßig im Versorgungsnetz installiert werden.  Ein beschädigtes Netzkabel durch den Hersteller bzw. seinen Kundendienst oder auf jeden Fall durch eine Fachkraft mit ähnlicher Qualifikation ersetzten lassen, um jedes Risiko auszuschließen.  Das Symbol 5021 nach IEC-Norm 60417 an der Schraube am Gerät kennzeichnet den Schutzpotenzialausgleich.  Solange der Spülzyklus läuft, die Gerätetür KEINESFALLS – auch nicht kurz – öffnen.  Die Maschine KEINESFALLS ohne die vom Hersteller vorgesehenen Schutzvorrichtungen benutzen.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 3 von 12 DE  In der Maschine NIEMALS Gegenstände spülen, die nicht spülmaschinenfest sind, aufgrund ihrer Form oder Abmessungen nicht in der Spülmaschine gereinigt werden dürfen oder nicht in einwandfreiem Zustand sind.  Das Gerät oder Geräteteile NIEMALS als Leiter oder Halt für Personen, Sachen oder Tiere verwenden.  Die geöffnete Klappe eines Frontlader-Geschirrspülers NIEMALS überlasten. Die Klappe ist so ausgelegt, dass sie nur den mit Geschirr beladenen Korb aushält.  NIEMALS die nackten Hände in die Spüllaugen tauchen.  Die Maschine nach der Installation NIEMALS kippen.  Im Fall einer Störung oder einer Leckage sofort die Stromzufuhr unterbrechen und den Wasserzulaufhahn schließen.  Die Spülmaschine nicht in der Nähe von Wärmequellen über 50 °C aufstellen.

 Die Spülmaschine NIEMALS der Witterung aussetzen (Regen, Sonne, usw. ).  Die Spülmaschine darf ohne geeignete Schutzabdeckungen nicht in Außenbereichen installiert werden.  Nie ein Spülprogramm ohne den Überlauf starten (sofern vorgesehen).  Nie magnetische Gegenstände in Maschinennähe bringen.  Die Oberseite der Maschine nicht als Ablage benutzen.  Der Installateur muss die vorschriftsmäßige Erdung überprüfen.  Nach erfolgter Prüfung muss der Installateur eine schriftliche Erklärung ausstellen und bestätigen, dass die Installation und die Abnahmeprüfung ordnungsgemäß und fachgerecht nach den gesetzlichen Bestimmungen ausgeführt wurden.  Die Position einzelner Geräteteile NICHT verändern und keine Eingriffe daran vornehmen, da hierdurch die Sicherheit des Gerätes beeinträchtigt werden könnte.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 4 von 12 DE Kap 2 EINLEITUNG Hinweise: Die gesamte Dokumentation sorgfältig in der Nähe des Geräts aufbewahren. Sie muss den Technikern und Bedienern ausgehändigt und an einem sicheren Ort sorgfältig aufbewahrt werden; bei Bedarf Kopien anfertigen, die ein häufiges Nachschlagen erlauben Der Bediener ist verpflichtet, die vorliegende Bedienungsanleitung vor jeglicher Arbeit an der Maschine zu lesen, zu verstehen und zu lernen. Das Gerät ist für das gewerbliche Geschirrspülen in Gemeinschaftsküchen vorgesehen, d. h. die Installation, der Betrieb und die Wartung erfolgen durch ausgebildetes Fachpersonal, das sich an die Herstelleranweisungen halten muss.

Garantie: Der Hersteller übernimmt keinerlei Haftung für Sach- oder Personenschäden, die aus der Nichtbeachtung der gegebenen Anweisungen oder einem unsachgemäßen Einsatz der Maschine entstehen Die Nichtbeachtung der in der vorliegenden Anleitung enthaltenen Anweisungen kann die Sicherheit des Geräts beeinträchtigen und führt zum sofortigen Verfall der Garantie Die Ausführung von Installations- und Reparaturarbeiten durch nicht autorisiertes Personal und die Verwendung von Nichtoriginal-Ersatzteilen führen zum sofortigen Verfall der Garantie. Lagerung : Transport und Lagerung : von -10°C bis 55°C mit Höchstwerten bis 70°C (max. 24 h) Kap 3 INSTALLATION Eine richtige Installation ist grundlegende Voraussetzung für ein gutes Funktionieren der Maschine.

Einige notwendige Angaben für die Maschineninstallation befinden sich auf dem Typenschild auf der rechten Maschinenseite, eine Kopie ist auf dem Deckblatt dieser Bedienungsanleitung wiedergegeben. Die Installation darf ausschließlich von qualifiziertem und autorisiertem Fachpersonal vorgenommen werden. 3. 1 Auspacken Die Verpackung auf Schäden überprüfen. Eventuell bemerkte Schäden auf dem Lieferschein vermerken.

Nach der Entfernung der Verpackung sicherstellen, dass das Gerät sich in einwandfreiem Zustand befindet. Wenn die Maschine beschädigt ist, sofort den Vertragshändler per Fax oder Einschreiben mit Rückantwort und das Transportunternehmen davon unterrichten. Wenn die Schäden die Maschinensicherheit beeinträchtigen, die Maschine bis zum Eingriff eines Fachtechnikers nicht installieren und/oder benutzen. Die Verpackungsteile (Plastikbeutel, Styropor, Nägel usw. ) von Kindern und Haustieren fernhalten. Die Verpackungsteile können eine Gefahrenquelle darstellen. 3. 2 Aufstellung  Prüfen, dass sich im Installationsbereich keine Gegenstände oder Materialien befinden, die vom Wasserdampf, der während des Betriebs aus der Maschine austreten kann, beschädigt werden können, bzw. dass diese ausreichend geschützt sind.

 Vor der Installation des Geschirrspülers die elektrischen Anlage sowie die Wasserzulauf- und Wasserablaufanschlüsse vorbereiten.  Bei Einbau von Maschinen mit Seitenwänden ohne Wärmedämmung mindestens 10 mm Abstand zwischen den Gerätewänden und den angrenzenden Oberflächen belassen.  Der Fußboden oder die Einbauöffnung müssen für das Gesamtgewicht des Geschirrspülers ausgelegt sein  Um die Stabilität sicherzustellen, die Maschine installieren und mit den vier.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 5 von 12 DE Stellfüßen nivellieren.  Dieses Gerät ist nur für den Festanschluss geeignet. Andere Installationslösungen müssen mit dem Hersteller vereinbart und von diesem genehmigt werden.  Vor dem ersten Gebrauch des Geschirrspülers den Schutzfilm vom Gehäuse abziehen. Mod. V~ Hz kW A S/N H2O kPa °C 3. 3 Elektrischer Anschluss  Es muss ein allpoliger Hauptschalter vorhanden sein, mit dem alle Kontakte einschließlich des Nullleiters getrennt werden. Die getrennten Kontakte müssen einen Abstand von mindestens 3 mm haben. Der Schalter muss über eine thermomagnetische Schutzvorrichtung ausgelöst bzw. zusammen mit Sicherungen gekoppelt werden. Die Sicherungen und der Schalter müssen anhand der auf dem Typenschild angegebenen Maschinenleistung ausgelegt werden.

 Der Hauptschalter muss sich an der Stromleitung in der Nähe des Aufstellungsortes befinden. Am Hauptschalter darf stets nur ein Gerät angeschaltet sein.  Die Spannung und die Frequenz des Stromnetzes müssen mit den Angaben auf dem Typenschild übereinstimmen.  Für die Sicherheit des Bedieners sowie die Gerätesicherheit muss entsprechend der geltenden Schutzvorschriften eine ausreichende Erdung vorgesehen werden  Das vorliegende Gerät entspricht EN/IEC 61000-3-11, sofern die Systemimpedanz Zsys kleiner oder gleich Zmax an der Schnittstelle zwischen Benutzeranschluss und öffentlichem System ist. Es obliegt dem Installateur oder Benutzer des Geräts sicherzustellen, dass das Gerät ausschließlich an ein Einspeisungssystem angeschlossen wird, dessen Systemimpedanz Zsys kleiner oder gleich Zmax ist.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 6 von 12 DE 3. 4 Wasseranschluss Das Gerät wird mit einem Schlauch an die Wasserleitung angeschlossen. Zwischen dem Wasseranschluss und dem Magnetventil im Gerät muss ein Absperrventil angebracht werden. Das Absperrventil muss sich in der Nähe des Gerätes befinden.  Wasserversorgung, Temperatur und Druck müssen mit den Angaben auf dem Typenschild der Maschine übereinstimmen.  Die Fördermenge der Wasserversorgung darf nicht weniger als 20 l/min betragen.  Bei einer Wasserhärte über 14 °fH (8 °dH) raten wir dazu, die Maschine mit eingebautem Wasserenthärter zu benutzen. Bei einer Wasserhärte über 35 °dH (19,5 °dH) raten wir dazu, einen externen Wasserenthärter vor dem Magnetventil zu installieren.

 Für Maschinen ohne Wasserenthärter raten wir bei einer Wasserhärte über 14 °fH (8 °dH) dazu, einen externen Wasserenthärter vor dem Magnetventil zu installieren.  Eine hohe elektrische Leitfähigkeit des Wassers weist auf eine sehr hohe Konzentration an gelösten Mineralstoffen hin; in diesem Fall raten wir zur Installation einer Entmineralisierungsanlage.  Maschinen, die mit entsalztem Wasser oder Wasser mit einer hohen Natriumchlorid-Konzentration betrieben werden sollen, müssen separat bestellt werden, da für ihren Bau spezielle Materialien erforderlich sind.  Maschinen, die mit Wärmerückgewinnern mit Kupferrohren ausgestattet sind, dürfen nicht mit entmineralisiertem Wasser betrieben werden. In diesen Fällen bitte die Ausführung mit Wärmetauscher mit Edelstahlrohren bestellen. Freier Abfluss 3. 5 Abflussanschluss  Die Abflussleitung muss aus einer Grube mit freiem Siphon bestehen.

Die Maße müssen für den Durchsatz des mit der Maschine mitgelieferten Abflussrohrs geeignet sein. Das Abflussrohr muss ohne gezogen, gebogen, gedrückt, gequetscht oder sonst wie behindert zu werden zur Grube geleitet werden.  Das Entleeren der Grube erfolgt durch Schwerkraft, d.

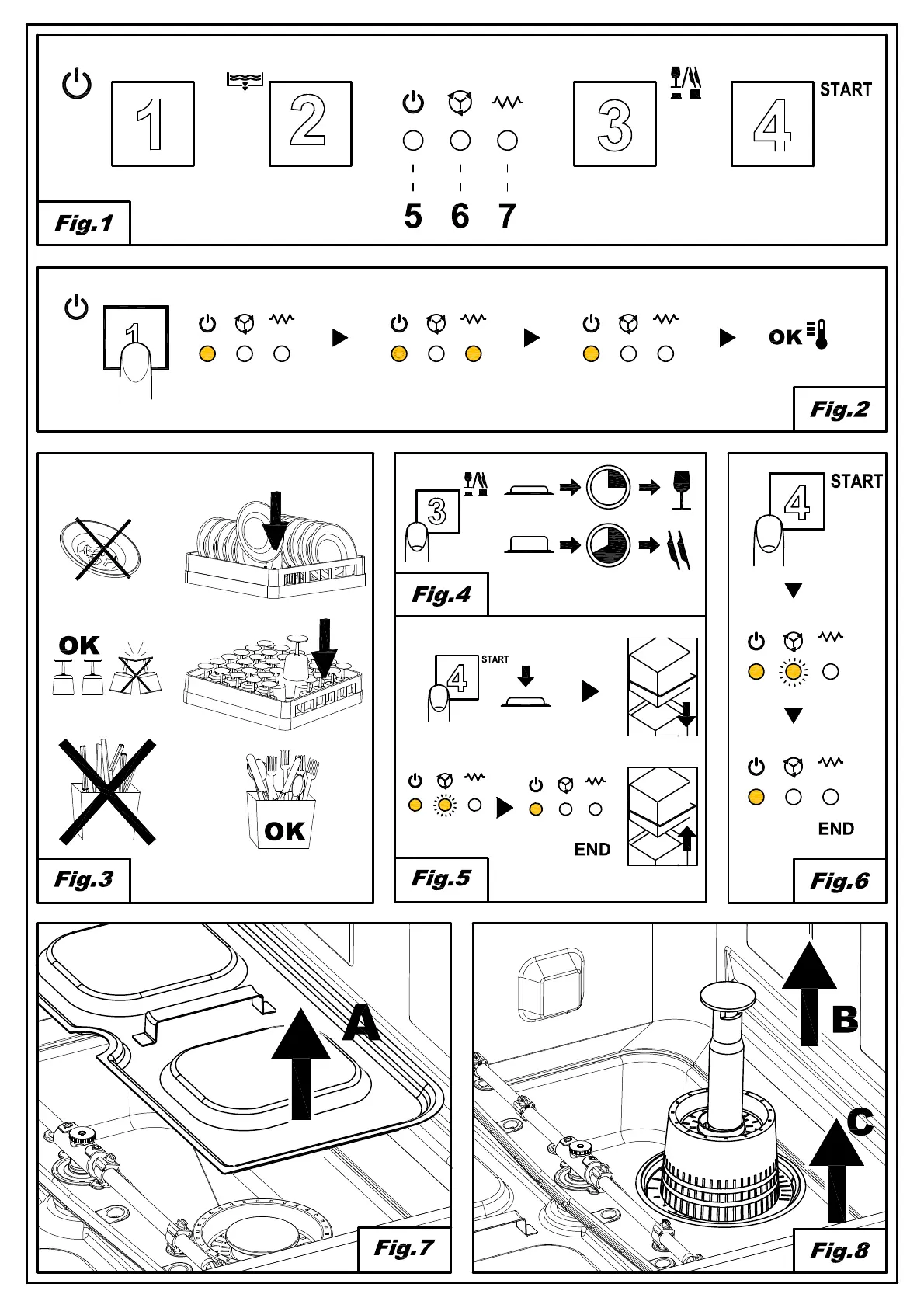

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 7 von 12 DE Kap 4 BENUTZUNG DER SPÜLMASCHINE 4. 1 Legende und Zeichenerklärung Siehe Abb. 1: 1 TASTE ON/OFF 5 LED VERSORGUNG 2 TASTE ABLAUF 6 LED PROGRAMMABLAUF 3 TASTE PROGRAMMAUSWAHL 7 LED AUFHEIZEN 4 TASTE START Die Anordnung der Tasten und LEDs kann in Abhängigkeit vom Maschinenmodell variieren. 4. 2 Einschalten Siehe Abb. 2:  Schalten Sie den Hauptschalter ein und öffnen Sie den externen Wasserhahn.  Prüfen Sie, ob der Überlauf vorhanden ist.  Drücken Sie die Taste ON/OFF (1).  Die VERSORGUNGS-LED leuchtet, der Wasserzulauf beginnt automatisch.  Nach Abschluss des Zulaufs beginnt die Beheizung, die LED für AUFHEIZEN (7) leuchtet, bis die erforderliche Wassertemperatur erreicht ist.  Die optimalen Spülbedingungen sind erreicht. 4. 3 Den Geschirrkorb beladen Siehe Abb.

3;damit das Gerät einwandfrei funktioniert, sollten Sie folgende Hinweise beachten:  Verwenden Sie einen passenden Korb; beladen Sie ihn nicht zu voll und stapeln Sie die Geschirrteile nicht übereinander.  Säubern Sie das Geschirr vor dem Einräumen von groben und anhaftenden Speiseresten.  Stellen Sie die leeren Behälter umgekehrt in den Korb.  Stellen Sie Teller und flaches Geschirr schräg mit nach oben geneigter Innenfläche in den Tellerkorb.  Besteck sollte mit dem Griff nach unten in den Besteckköcher gestellt werden.  Räumen Sie Silber- und Edelstahlbesteck nicht in denselben Besteckkorb ein, um zu verhindern, dass das Silber anläuft und der Edelstahl Rostflecken bekommt.  Das Spülgut sollte möglichst sofort nach dem Gebrauch gespült werden, damit die Rückstände nicht antrocknen und anhaften.  Spülen Sie nur bruchfestes und spülmaschinengeeignetes Geschirr in der Maschine. 4.

1 Einbauspülmaschinen  Wählen Sie das gewünschte Spülprogramm in Funktion des Geschirrs und seiner Verschmutzung mit der PROGRAMMAUSWAHL (3); bei gedrückter Taste wird das Kurzprogramm aktiviert (Abb. 4).  Für den Programmstart ist nun lediglich die Taste START (4) zu drücken: Die LED PROGRAMMABLAUF (6) blinkt (Abb. 5).  Nach Programmende schaltet sich die LED PROGRAMMABLAUF (6) aus.  Das Geschirr trocknet schneller, wenn der Geschirrkorb anschließend sofort aus der Maschine herausgezogen wird.  Um das Spülprogramm vorzeitig zu unterbrechen, die Taste START (4) für einige Sekunden gedrückt halten.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 8 von 12 DE 4. 4. 2 Durchschubspülmaschinen  Wählen Sie das gewünschte Spülprogramm in Funktion des Geschirrs und seiner Verschmutzung mit der PROGRAMMAUSWAHL (3); bei gedrückter Taste wird das Kurzprogramm aktiviert (Abb. 4).  Drücken Sie die Taste START (3), um das Programm automatisch zu starten (Abb. 6).  Das Programm startet automatisch beim Senken der Haube; die LED PROGRAMMABLAUF (5) beginnt zu blinken.  Nach Programmende schaltet sich die LED PROGRAMMABLAUF (5) aus.  Im Anschluss daran starten die Spülgänge automatisch, sobald die Haube geschlossen wird.  Das Geschirr trocknet schneller, wenn der Geschirrkorb anschließend sofort aus der Maschine herausgezogen wird.  Um das Spülprogramm vorzeitig zu unterbrechen, drücken Sie die Taste START(3). 4.

5 Entnehmen des Bodensiebs  Drehen Sie den Spül- und Klarspülarm orthogonal zur Gerätetür ( Abb. 7 ).  Entnehmen Sie die beiden Siebhälften an ihren Griffen. 4. 6 Entleeren der Spülmaschine 4. 6. 1 Geräte ohne Ablaufpumpe  Schalten Sie die Spülmaschine aus.  Falls vorhanden, entnehmen Sie das Bodensieb (Abb. 7A).  Ziehen Sie den Überlauf nach oben heraus (Abb. 8B).  Warten Sie, bis sich der Tank vollständig geleert hat.  Falls erforderlich, entnehmen Sie das untere Sieb und reinigen Sie es (Abb. 8C). 4. 6. 2 Geräte mit Ablaufpumpe (* optional)  Schalten Sie die Spülmaschine aus.  Falls vorhanden, entnehmen Sie das Bodensieb (Abb. 7A).  Sofern vorhanden, ziehen Sie den Überlauf nach oben heraus (Abb. 9); bei Geräten mit teilweiser Entleerung ist kein Überlauf vorhanden.  Schließen Sie die Gerätetür.  Schalten Sie das Programm durch Drücken der Taste ABLAUF (2) ein.

 Die Aktivierung des Wasserablaufs wird durch Aufleuchten der LED VERSORGUNG (5) und Blinken der LED PROGRAMMABLAUF (6) angezeigt.  Das Gerät pumpt das Wasser ab und schaltet sich anschließend aus.

 Falls erforderlich, entnehmen Sie das untere Sieb und reinigen Sie es (Abb. 8C). 4. 7 Ausschalten des Geräts  Die Taste ON/OFF (1) drücken. Die LED VERSORGUNG (5) blinkt und zeigt die anliegende Spannung an. dH °F N° Cicli dH °F N° Cicli 6 10 160 13 23 90 7 12 150 14 25 80 8 14 140 15 27 70 9 16 130 16 29 60 10 18 120 17 30 50 11 20 110 18 32 40 12 21 100 19 34 30 4. 8 Regenerierung der Austauschharze (* optional) Bei Geräten mit eingebautem Wasserenthärter muss regelmäßig ein Harz-Regenerationszyklus ausgeführt werden, um den einwandfreien Betrieb des Enthärtungssystems wiederherzustellen. Die folgende Tabelle gibt Aufschluss darüber, nach wie vielen Spülgängen das Austauscherharz in Abhängigkeit vom Härtegrad des Leitungswassers regeneriert werden muss.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 9 von 12 DE Gehen Sie hierzu folgendermaßen vor (Abb. 11):  Den Geschirrspüler ausschalten.  Das Geschirr ausräumen und das Gerät innen reinigen.  Das Bodensieb entnehmen und den Salzvorratsbehälter in der Wanne öffnen.  Etwa 250-300 g Regeneriersalz (Kochsalz ohne Zusatzstoffe; Körnung 1 - 2 mm) in den Behälter füllen.  Den Behälter wieder fest verschließen.  Sicherstellen, dass der Überlauf entfernt wurde.  Die Taste START (3) einige Sekunden gedrückt halten, um den Zyklus zu starten.  Die Aktivierung des Zyklus wird durch Aufleuchten der LED VERSORGUNG (5) und Aufblinken der PROGRAMMABLAUF (5) angezeigt.  Der Regenerationszyklus setzt ein und dauert ca. 20 Minuten.  Danach schaltet sich das Gerät selbsttätig aus. Hinweis: Schalten Sie die Geschirrspülmaschine während des Regenerationszyklus nicht aus. 4.

9 Betriebsende  Am Ende des Tages das Gerät immer entleeren. Halten Sie sich dabei an die Anweisungen im Abschnitt “Entleeren der Maschine”.  Mit dem Hauptschalter die Stromversorgung trennen und den externen Wasserzulaufhahn schließen.  Die normalen Wartungsarbeiten ausführen und das Gerät entsprechend der Beschreibung im Abschnitt “Wartung” reinigen.  Lassen Sie die Tür möglichst angelehnt, um das Entstehen unangenehmer Gerüche im Inneren zu vermeiden. Kap 5 WARTUNG 5. 1 Allgemeine Regeln Vor Wartungsarbeiten jeder Art das Wasser vollständig ablassen, die Stromversorgung trennen und das externe Wasserventil schließen. Keinen Druckwasserstrahl benutzen, da dieser die elektrische Anlage beschädigen könnte. Die Außenflächen erst im abgekühlten Zustand mit speziellen Edelstahl-Pflegeprodukten reinigen. Bei Vereisungsgefahr das Wasser aus dem Boiler und der Spülpumpe ablassen. 5.

Das Gerät muss außerdem regelmäßig mit geeigneten, nicht korrosiven, handelsüblichen Produkten desinfiziert werden. 5. 3 Reinigung der Filtergruppe Diese Arbeit am Ende des Tages ausführen, oder wenn man Schmutzrückstände an den Filtern bemerkt: 1. Die Körbe entfernen und reinigen. 2. Den Spülraum entsprechend den im Absatz “Entleeren der Maschine” angeführten Anweisungen entleeren. 3. Sämtliche Filter aus der Spülmaschine entfernen und sorgfältig reinigen. 4. Zur Reinigung des Stahltanks keine scheuernde Produkte oder Gegenstände benutzen. 5. Am Ende der aufgelisteten Arbeiten alle Teile wieder richtig einsetzen.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 10 von 12 DE 5. 4 Reinigung der Spülarme Die Spül- und Nachspülarme können einfach entfernt werden, um die regelmäßige Reinigung der Düsen zu gestatten und möglichen Verstopfungen und/oder Ablagerungen vorzubeugen. Wie folgt vorgehen ( Abb. 10 ):  Die Nutmutter R abschrauben und die Arme herausziehen.  Alle Teile unter fließendem Wasser waschen, die Düsen sorgfältig reinigen, dafür eventuell einen Zahnstocher oder kleine Werkzeuge benutzen.  Die Drehzapfen der Arme in der Maschine und den Austrittsbereich des Spül- und Nachspülwassers reinigen.  Die Arme wieder montieren und sicherstellen, dass sie sich frei drehen. Kap 6 SELBSTDIAGNOSE Das Gerät verfügt über ein Selbstdiagnosesystem, das verschiedene Störungen durch schnelle Blinkfolgen der LEDs erfassen und melden kann.

Die angezeigten Fehler sind in der folgenden Tabelle wiedergegeben. Schnelle Blinkfolge  Elektromechanische Sicherheit. Auslösung des Sicherheitsthermostats von Boiler oder Spülraum oder des Spülraum-Sicherheitsdruckschalters. Prüfen, ob der Ablauf verstopft ist. Das Gerät aus- und wieder einschalten. LED Versorgung  Störung Wassereinlauf in den Spülraum. Wassereinlauf in den Spülraum nicht korrekt. Wasserzulauf bzw. Vorhandensein des Überlaufs überprüfen. Das Gerät ausschalten und erneut Wasser einlaufen lassen. LED Versorgung LED Spülprogramm  Störung Klarspültemperatur. Der Boiler wurde während des Spülgangs nicht oder nicht innerhalb der vorgesehenen Zeit wieder auf Betriebstemperatur erhitzt. Das Gerät ausschalten und ein neues Programm ausführen. LED Spülprogramm  Störung Spülraum- oder Boilerthermometer.

(Sonde offen oder im Kurzschluss) Das Gerät erfasst die Spülraum- oder Boilertemperatur nicht. Das Gerät aus- und wieder einschalten. LED Heizung ACHTUNG. Durch Aus- und Einschalten des Geräts werden die Anzeigen rückgesetzt.

BEDIENUNGSANLEITUNG FÜR GESCHIRRSPÜLMASCHINE Seite 11 von 12 DE Kap 8 ENTSORGUNG An unseren Maschinen gibt es keine Materialien, für die besondere Entsorgungsmaßnahmen benötigt werden. (Anzuwenden in den Ländern der Europäischen Union und in Ländern mit Anwendung separater Sammelsysteme) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es am Ende seiner Lebenszeit nicht zusammen mit normalem Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von andern Abfällen und führen Sie es dem Recycling zu, um Umwelt und Gesundheit nicht zu schädigen und die nachhaltige Wiederverwendung der stofflichen Ressourcen zu ermöglichen. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um Informationen zur getrennten Sammlung und zum Recycling dieses Produktes zu erhalten.

Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Fristen und Bedingungen des Kaufvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. Symbol Gegenstand Material % Direkt recycelbar Blech Stahl 80 Kartonverpackung PAP Holzpalette ISPM15 Kunststoffteile PP, PP+FV Komponenten W E E E Motoren Werkstoff verbindungen 20 Elektrische Teile Elektronische Teile Gummiteile EPDM Kap 9 UMWELT UMWELTFREUNDLICHER GEBRAUCH Die Beachtung einfacher Maßnahmen kann zu einem umweltschonenden Gebrauch des Geschirrspülers beitragen: Nur voll beladene Körbe waschen. Den Geschirrspüler bei Nichtgebrauch ausschalten. Die Maschine im Standby-Betrieb geschlossen halten Das Spülprogramm je nach Verschmutzungsgrad wählen. Bei Wassererwärmung mit Gas die Maschine an die Warmwasserleitung anschließen.

Der Hersteller behält sich das Recht vor, ohne Vorankündigung Änderungen elektrischer, technischer und ästhetischer Art sowie Teileersetzungen vorzunehmen, um stets ein zuverlässiges, langlebiges und technisch fortschrittliches Produkt anbieten zu können. Kap 7 EINSTELLEN DER DOSIERER Sofern vorgesehen, lassen sich die Dosierer regulieren:  Gerät auf Stand-by bei geöffneter Tür.  Die Tasten ABLAUF (2) und START (4) gleichzeitig drücken und halten.  Die LED PROGRAMMABLAUF (6) blinkt und zeigt den Zugriff auf den Programmiermodus an.  Die Taste START (4) drücken, um die Aktivierungszeit des SPÜLMITTELDOSIERERS einzustellen. Jeder Tastendruck entspricht einer Sekunde, die LED VERSORGUNG (5) blinkt bei jedem Druck.  Die Taste ABLAUF (2) drücken, um die Aktivierungszeit des KLARSPÜLMITTELDOSIERERS einzustellen.

Jeder Tastendruck entspricht einer Sekunde, die LED AUFHEIZEN (7) blinkt bei jedem Druck.  Die Tür schließen und das Gerät mit der Taste ON/OFF (1)einschalten, um die Programmierung zu speichern. Diese wird bei jedem neuen Zugriff auf den Programmiermodus zurückgesetzt.
