Meliconi CME ES400 Bedienungsanleitung
Seiten 2 TV-Schrank
Lies die Bedienungsanleitung für Meliconi CME ES400 kostenlos online oder lade das PDF herunter. Diese Anleitung wurde 32 Mal aufgerufen. Frage zu diesem Modell? Stelle eine Frage
ES400
Qualità certificata
Certified quality
T
U
V
S
U
D
IT

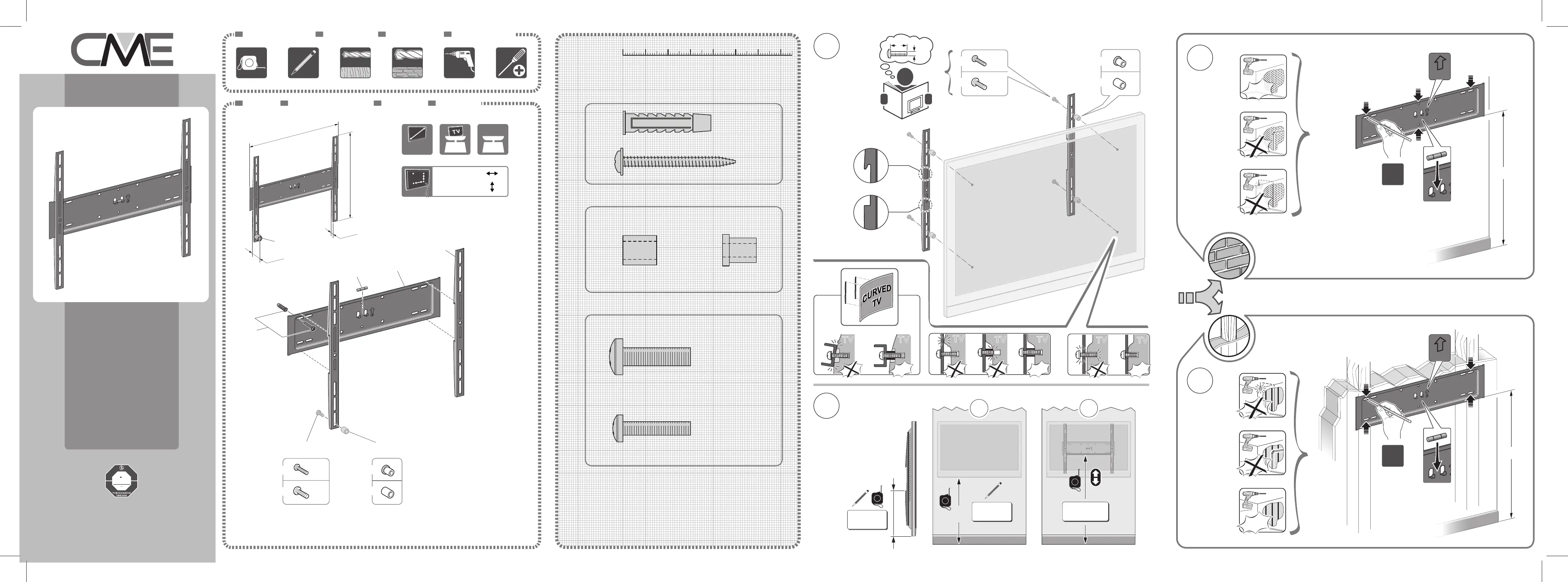

ISTRUZIONI DI MONTAGGIO
FR
INSTRUCTIONS DE MONTAGE
EN
MOUNTING INSTRUCTIONS
DE
MONTAGEANLEITUNG
NL MONTAGEVOORSCHRIFT
ES
GUÍA DE MONTAJE
PT
INSTRUÇÕES DE MONTAGEM
EL
ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
RU
ИНСТРУКЦИИ ПО УСТАНОВКЕ
PL
INSTRUKCJA MONTAŻU
CZ
NÁVOD K MONTÁŽI
RO
INSTRUCŢIUNI DE MONTARE
HU
SZERELÉSI ÚTMUTATÓ
SEMONTERINGSANVISNINGAR
NO
MONTERINGSINSTRUKSJONER
FI
ASENNUSOHJEET
Meliconi S.p.A. - V. Minghetti, 10
40057 Cadriano di Granarolo E. (BO) Italy
www.meliconi.com e-mail: [email protected]
M9990008
03/2021 - 021
(x4)
UP
X+Y
3
3
45 cm
17.7”
42 cm
16.5”
3 cm
1.2”
2 cm
0.8”
Optional
Ø 8 mm (5/16")
Ø 2,5
mm
Attrezzatura per montaggio Outils d’assemblage Assembly equipment Herramientas de montaje
FRENESIT
Dati tecnici Caractéristiques techniques Technical data Datos técnicos
FRENESIT
X+Y
OK
OK
OK!
OK
OK
OK!
?
TV MANUAL
?
2
....................
Y =
....................
X+Y
3b
X =
3a
TV
OK!
TV
OK
TV
OK
TV
OK!
TV
OK
TV
OK!
TV
OK
Ø6
Ø8
1
TV
(x4)
OPTIONAL
1:1
1020304050607080901000
mm
11 (x4)
Ø5 x 50Ø8
L4468138
L4468138
TV (x4)TV (x4)
L4459513
L4459513
Ø6 x 15
Ø8 x 15
11
(x4)
L7950203
L7950139
(x4)
Ø8 x 30
(x4)
Ø6 x 30
Ø6
Ø8
TV
(x4)
OPTIONAL
Ø6
Ø8
TV
(x4)
(x4)
(x4)
TV
(x4)
Ø6
Ø8
40” - 55”
102 - 140 cm
1 kg
2.2 lbs
ES400
MAX
40 kg
88 lbs
VESA
Max 400 mm
x
Max 400 mm
L6928032
L7605005
L4459319 (x2)
(x4)
UP
(x4)
(x4)
M9990008 - Istruzioni - CME ES400 - 03-2021-021.pdf 1 18/03/2021 16:14:03
Produktspezifikationen
| Marke: | Meliconi |
| Kategorie: | TV-Schrank |
| Modell: | CME ES400 |
| Breite: | 444 mm |
| Gewicht: | 1100 g |
| Produktfarbe: | Schwarz |
| Höhe: | 1150 mm |
| Befestigungstyp: | Wand |
| Höchstgewichtskapazität: | 40 kg |
| Verpackungsart: | Box |
| Gehäusematerial: | Metall |
| Panel-Montage-Schnittstelle: | 200 x 200,200 x 300,200 x 400,300 x 200,300 x 400,300 x 300,400 x 200,400 x 400,400 x 300 mm |
| Maximale Bildschirmgröße: | 55 " |
| Anzahl der Display unterstützt: | 1 |
| Minimum Bildschirmgröße: | 40 " |
| Minimale VESA-Halterung: | 200 x 200 mm |
| Maximale VESA-Halterung: | 400 x 400 mm |
| Tiefe (min): | 22 mm |
